高强螺栓检测标准

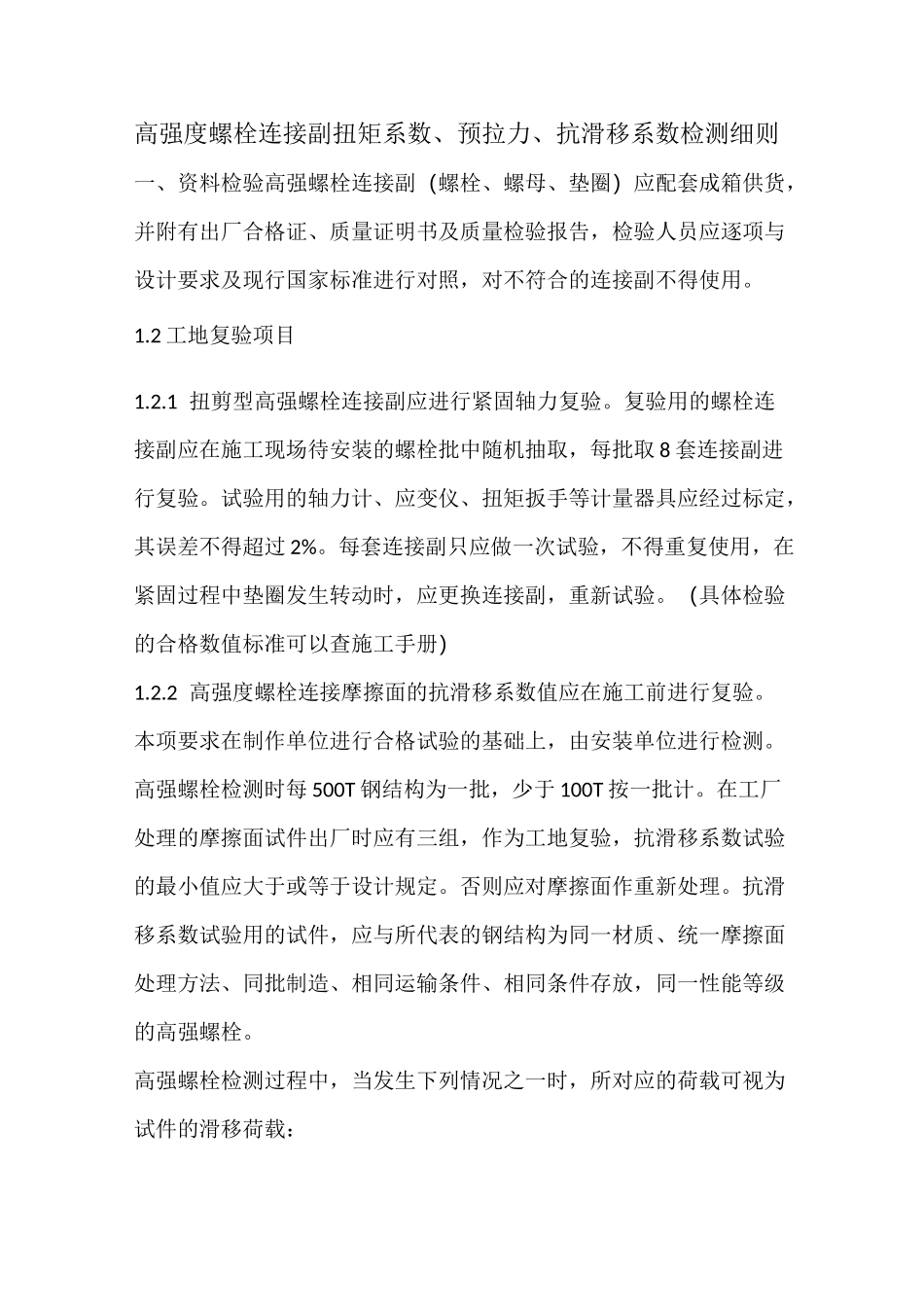

高强螺栓检测标准_第1页
1/8

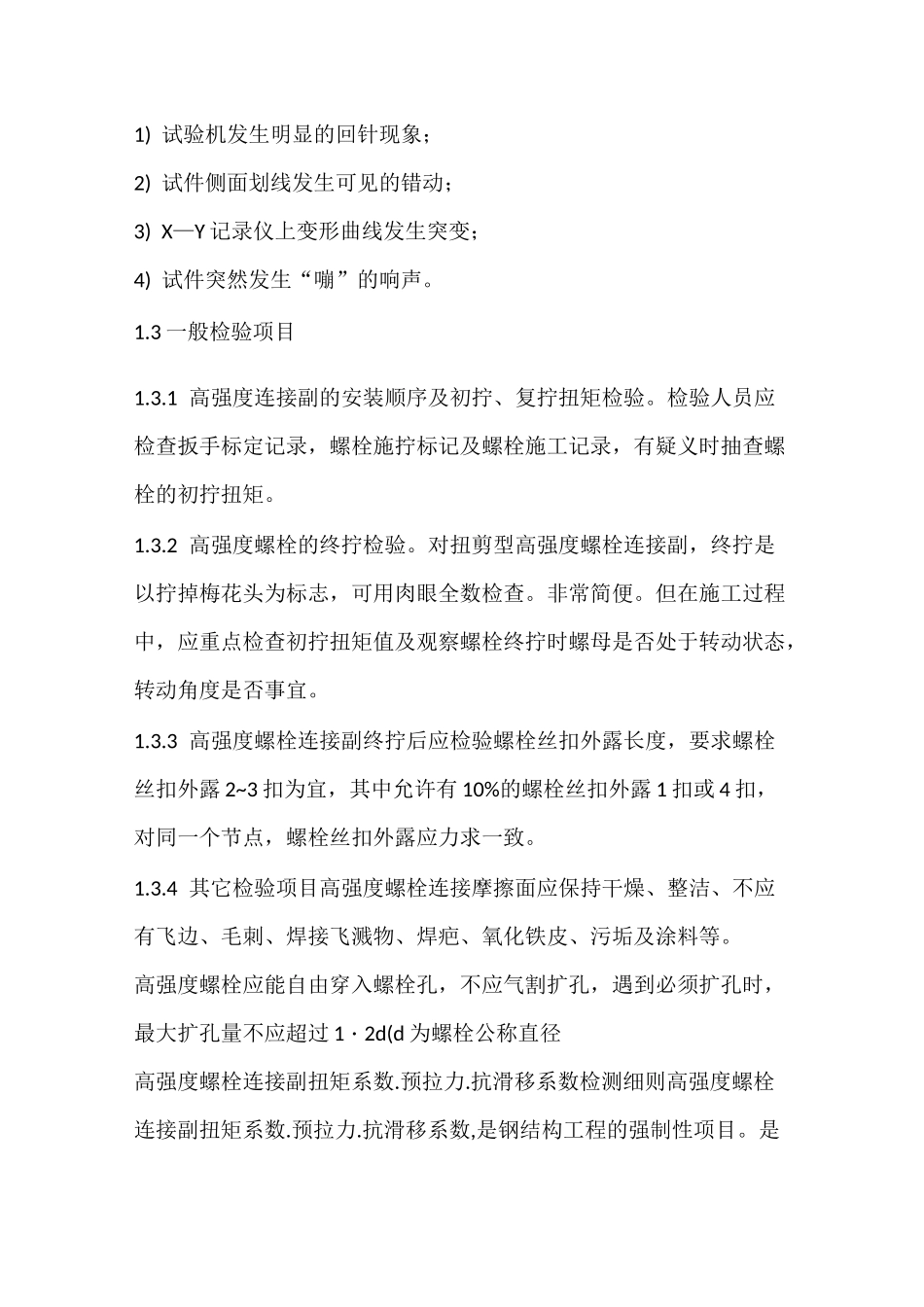

高强螺栓检测标准_第2页
2/8

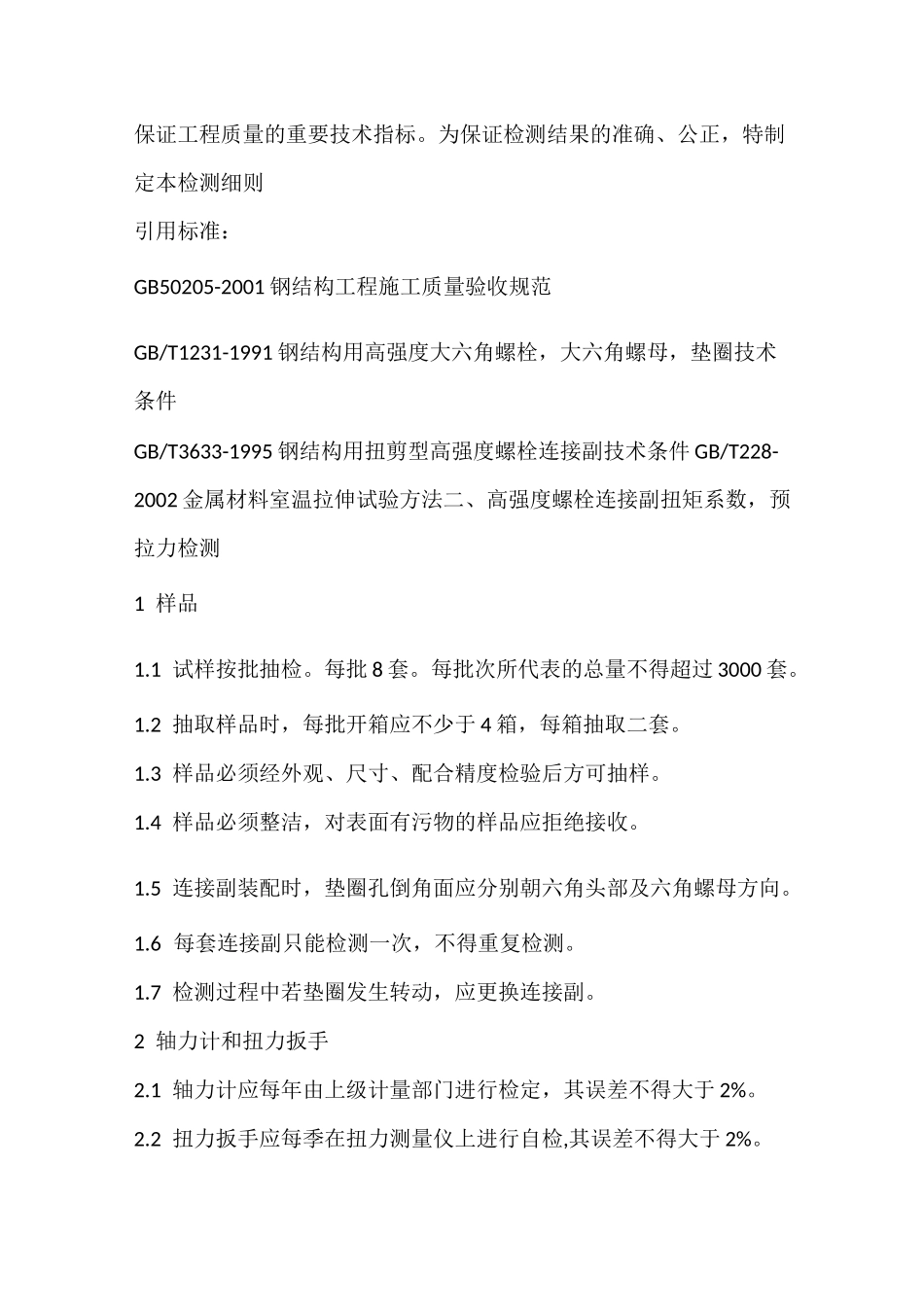

高强螺栓检测标准_第3页
3/8
高强度螺栓连接副扭矩系数、预拉力、抗滑移系数检测细则一、资料检验高强螺栓连接副(螺栓、螺母、垫圈)应配套成箱供货,并附有出厂合格证、质量证明书及质量检验报告,检验人员应逐项与设计要求及现行国家标准进行对照,对不符合的连接副不得使用。1.2 工地复验项目1.2.1 扭剪型高强螺栓连接副应进行紧固轴力复验。复验用的螺栓连接副应在施工现场待安装的螺栓批中随机抽取,每批取 8 套连接副进行复验。试验用的轴力计、应变仪、扭矩扳手等计量器具应经过标定,其误差不得超过 2%。每套连接副只应做一次试验,不得重复使用,在紧固过程中垫圈发生转动时,应更换连接副,重新试验。(具体检验的合格数值标准可以查施工手册)1.2.2 高强度螺栓连接摩擦面的抗滑移系数值应在施工前进行复验。本项要求在制作单位进行合格试验的基础上,由安装单位进行检测。高强螺栓检测时每 500T 钢结构为一批,少于 100T 按一批计。在工厂处理的摩擦面试件出厂时应有三组,作为工地复验,抗滑移系数试验的最小值应大于或等于设计规定。否则应对摩擦面作重新处理。抗滑移系数试验用的试件,应与所代表的钢结构为同一材质、统一摩擦面处理方法、同批制造、相同运输条件、相同条件存放,同一性能等级的高强螺栓。高强螺栓检测过程中,当发生下列情况之一时,所对应的荷载可视为试件的滑移荷载:1) 试验机发生明显的回针现象;2) 试件侧面划线发生可见的错动;3) X—Y 记录仪上变形曲线发生突变;4) 试件突然发生“嘣”的响声。1.3 一般检验项目1.3.1 高强度连接副的安装顺序及初拧、复拧扭矩检验。检验人员应检查扳手标定记录,螺栓施拧标记及螺栓施工记录,有疑义时抽查螺栓的初拧扭矩。1.3.2 高强度螺栓的终拧检验。对扭剪型高强度螺栓连接副,终拧是以拧掉梅花头为标志,可用肉眼全数检查。非常简便。但在施工过程中,应重点检查初拧扭矩值及观察螺栓终拧时螺母是否处于转动状态,转动角度是否事宜。1.3.3 高强度螺栓连接副终拧后应检验螺栓丝扣外露长度,要求螺栓丝扣外露 2~3 扣为宜,其中允许有 10%的螺栓丝扣外露 1 扣或 4 扣,对同一个节点,螺栓丝扣外露应力求一致。1.3.4 其它检验项目高强度螺栓连接摩擦面应保持干燥、整洁、不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢及涂料等。高强度螺栓应能自由穿入螺栓孔,不应气割扩孔,遇到必须扩孔时,最大扩孔量不应超过 1・2d(d 为螺栓公称直径高强度螺栓连接副扭矩系数....
