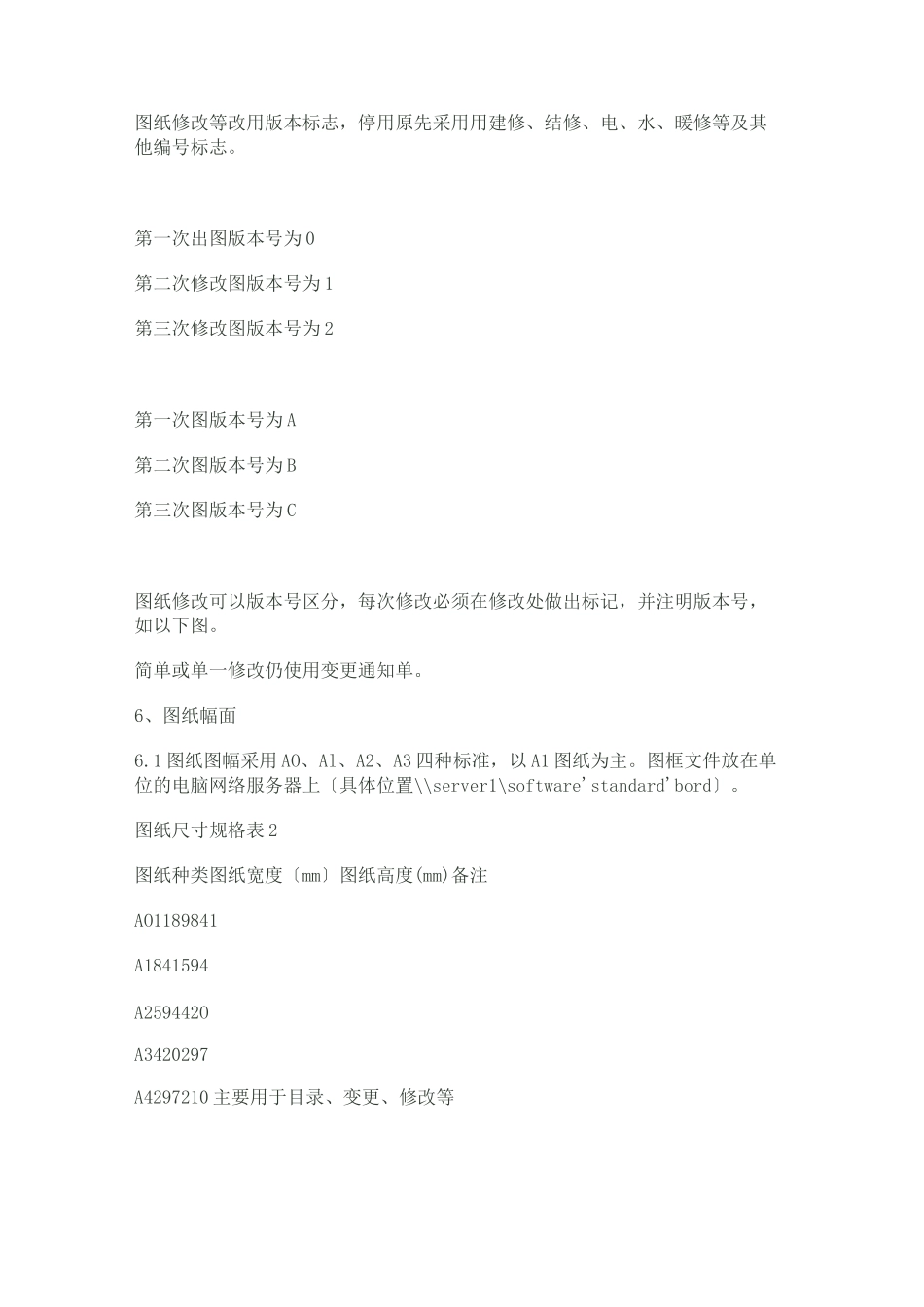

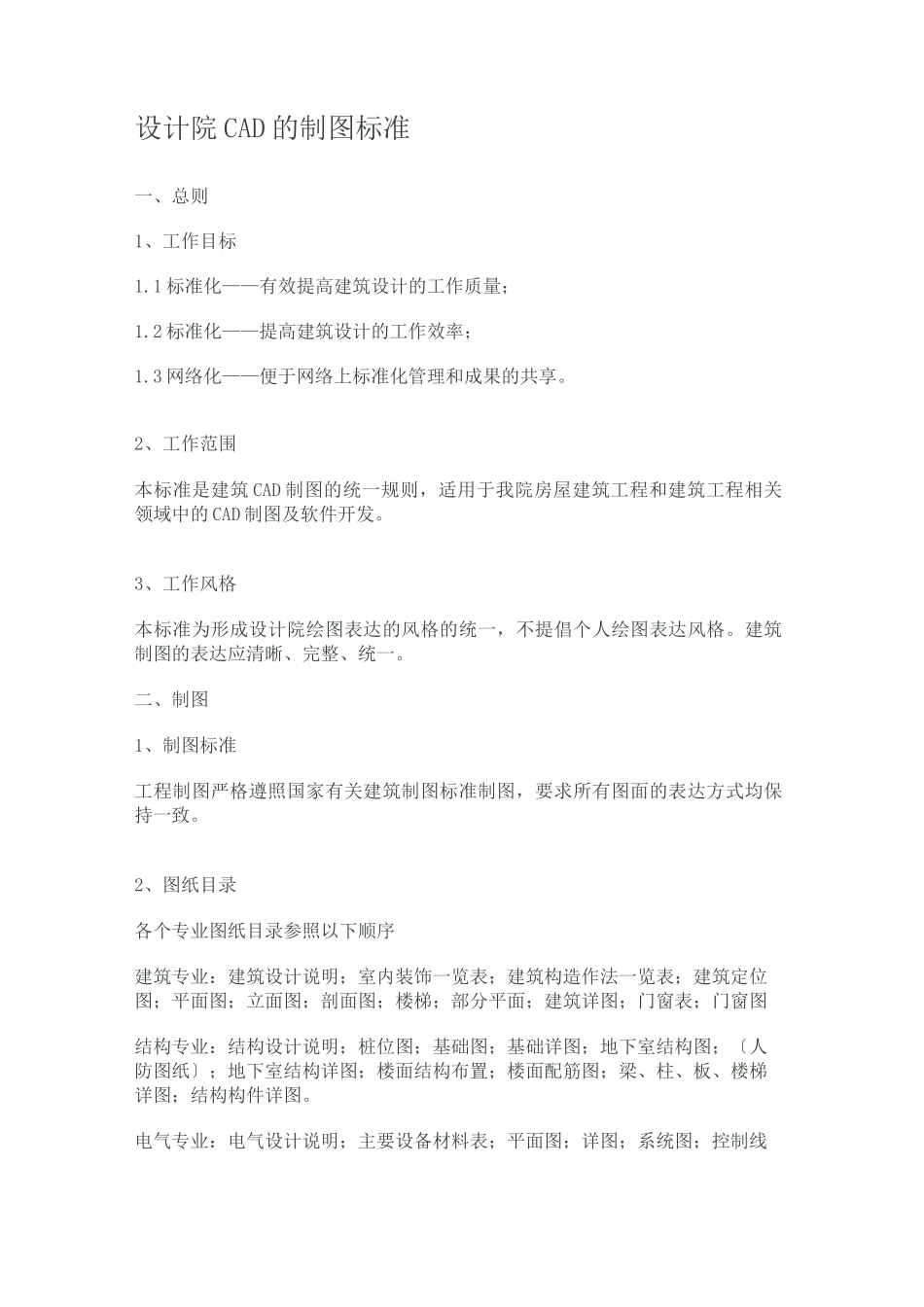

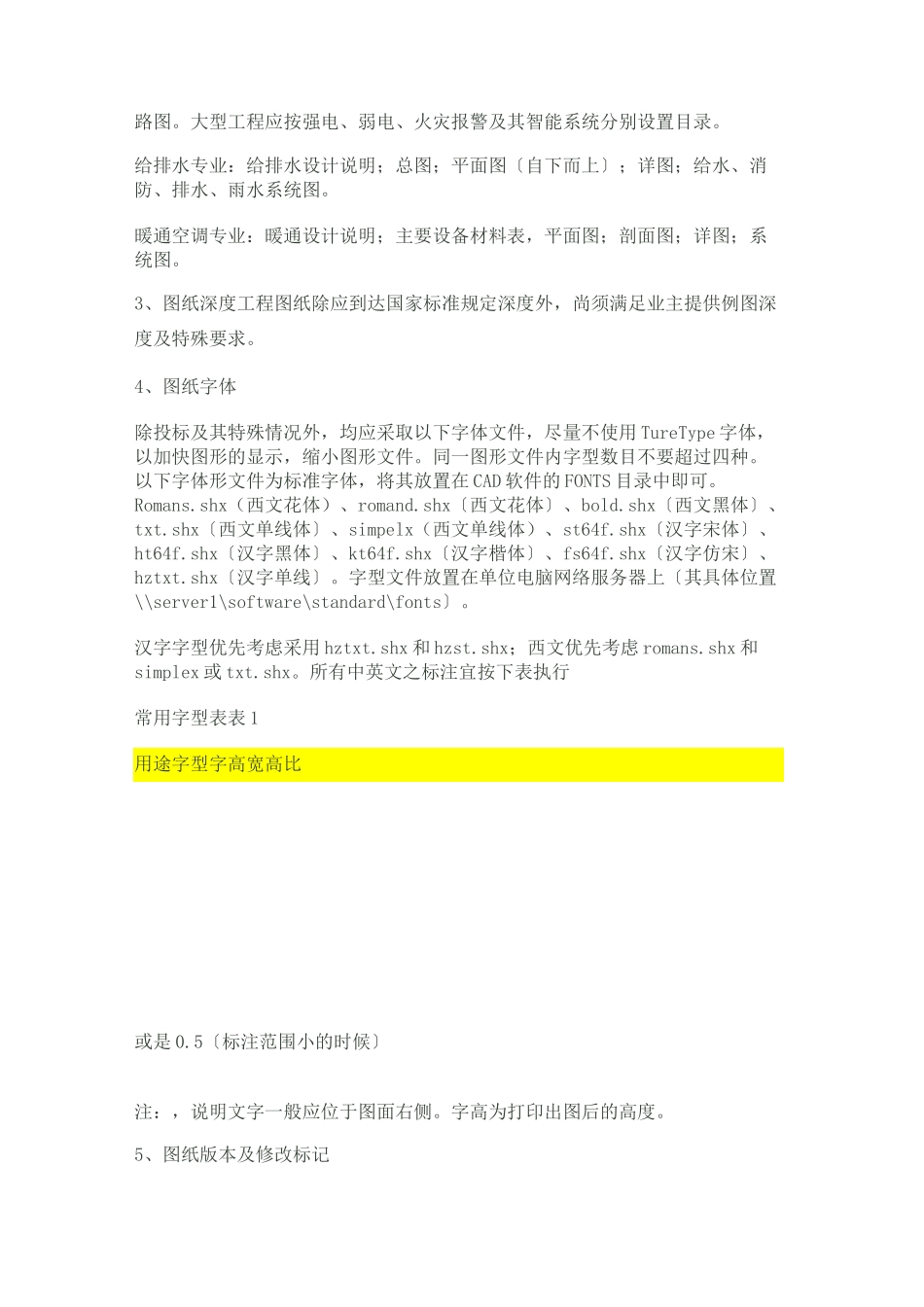

设计院 CAD 的制图标准一、总则1、工作目标1.1 标准化——有效提高建筑设计的工作质量；1.2 标准化——提高建筑设计的工作效率；1.3 网络化——便于网络上标准化管理和成果的共享。2、工作范围本标准是建筑 CAD 制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的 CAD 制图及软件开发。3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。二、制图1、制图标准工程制图严格遵照国家有关建筑制图标准制图，要求所有图面的表达方式均保持一致。2、图纸目录各个专业图纸目录参照以下顺序建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；〔人防图纸〕；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。给排水专业：给排水设计说明；总图；平面图〔自下而上〕；详图；给水、消防、排水、雨水系统图。暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。3、图纸深度工程图纸除应到达国家标准规定深度外，尚须满足业主提供例图深度及特殊要求。4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用 TureType 字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在 CAD 软件的 FONTS 目录中即可。Romans.shx（西文花体）、romand.shx〔西文花体〕、bold.shx〔西文黑体〕、txt.shx〔西文单线体〕、simpelx（西文单线体）、st64f.shx〔汉字宋体〕、ht64f.shx〔汉字黑体〕、kt64f.shx〔汉字楷体〕、fs64f.shx〔汉字仿宋〕、hztxt.shx〔汉字单线〕。字型文件放置在单位电脑网络服务器上〔其具体位置\\server1\software\standard\fonts〕。汉字字型优先考虑采用 hztxt.shx 和 hzst.shx；西文优先考虑 romans.shx 和simplex 或 txt.shx。所有中英文之标注宜按下表执行常用字型表表 1用途字型字高宽高比或是 0.5〔标注范围小的时候〕注：，说明文字一般应位于图面右侧。字高为打印出图后的高度。5、图纸版本及修改...
