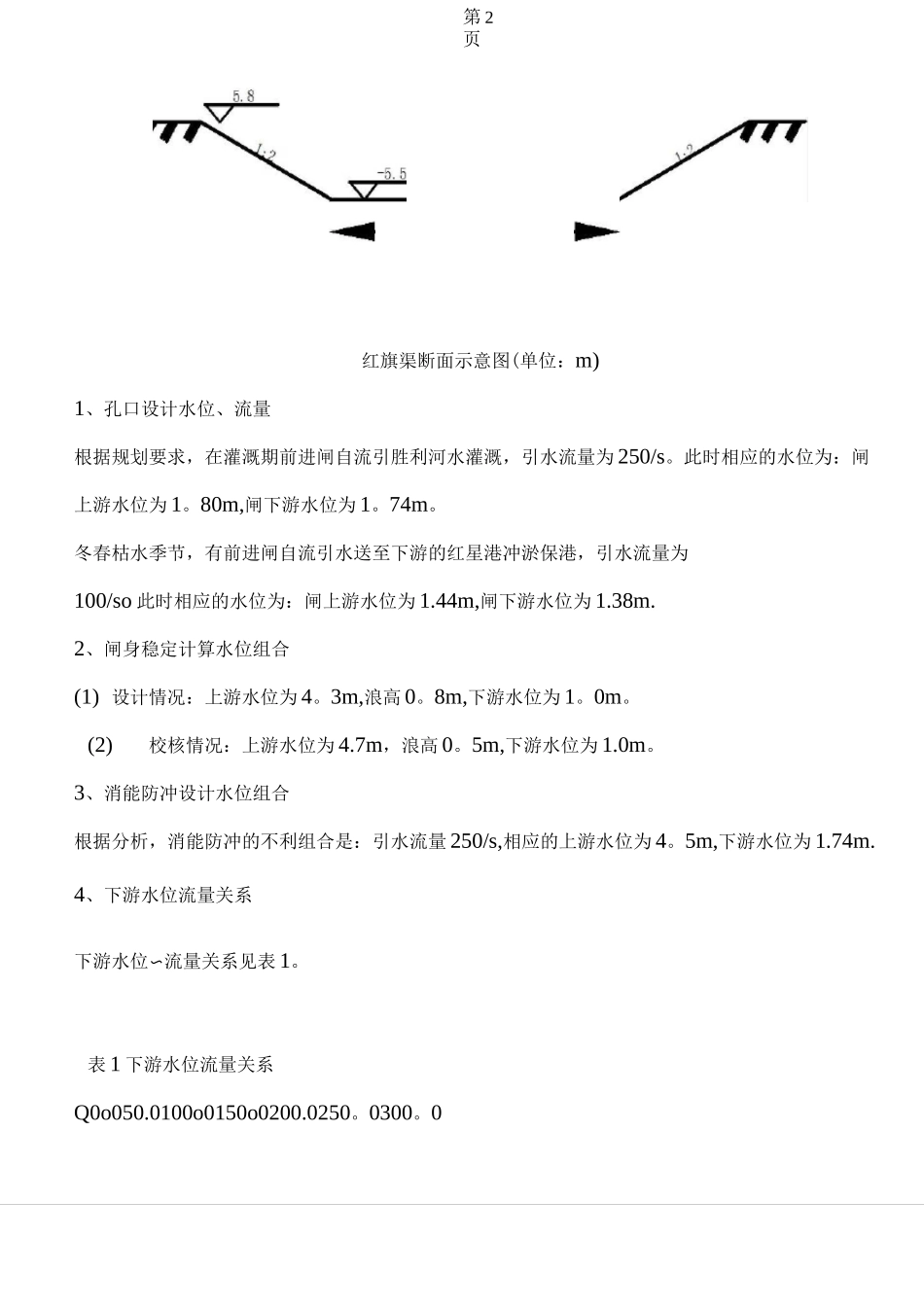

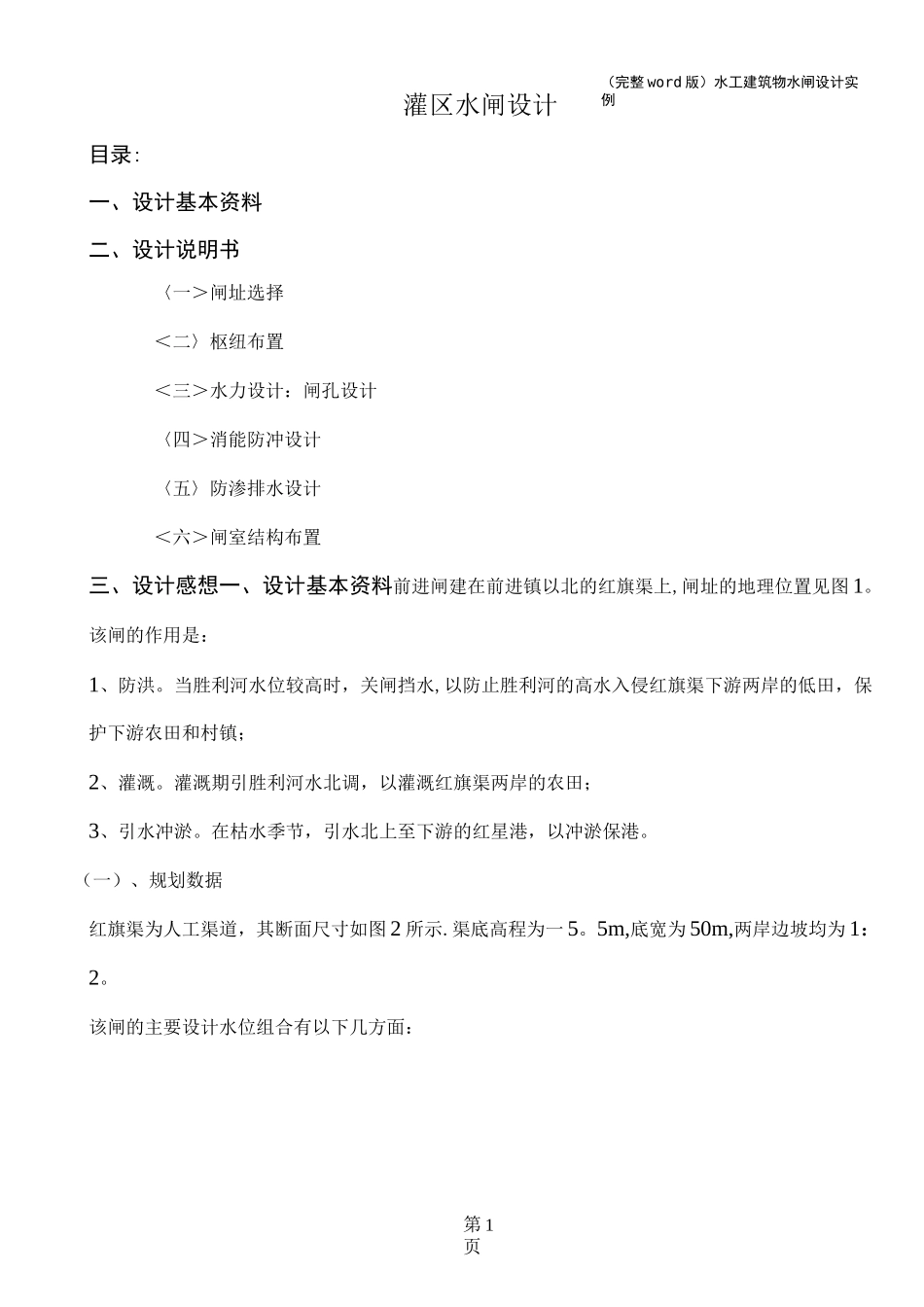

(完整 word 版)水工建筑物水闸设计实例第 1页灌区水闸设计目录:一、设计基本资料二、设计说明书〈一>闸址选择<二〉枢纽布置<三>水力设计:闸孔设计〈四>消能防冲设计〈五〉防渗排水设计<六>闸室结构布置三、设计感想一、设计基本资料前进闸建在前进镇以北的红旗渠上,闸址的地理位置见图 1。该闸的作用是:1、防洪。当胜利河水位较高时,关闸挡水,以防止胜利河的高水入侵红旗渠下游两岸的低田,保护下游农田和村镇;2、灌溉。灌溉期引胜利河水北调,以灌溉红旗渠两岸的农田;3、引水冲淤。在枯水季节,引水北上至下游的红星港,以冲淤保港。(一)、规划数据红旗渠为人工渠道,其断面尺寸如图 2 所示.渠底高程为一 5。5m,底宽为 50m,两岸边坡均为 1:2。该闸的主要设计水位组合有以下几方面:第 2页红旗渠断面示意图(单位:m)1、孔口设计水位、流量根据规划要求,在灌溉期前进闸自流引胜利河水灌溉,引水流量为 250/s。此时相应的水位为:闸上游水位为 1。80m,闸下游水位为 1。74m。冬春枯水季节,有前进闸自流引水送至下游的红星港冲淤保港,引水流量为100/so 此时相应的水位为:闸上游水位为 1.44m,闸下游水位为 1.38m.2、闸身稳定计算水位组合(1) 设计情况:上游水位为 4。3m,浪高 0。8m,下游水位为 1。0m。(2)校核情况:上游水位为 4.7m,浪高 0。5m,下游水位为 1.0m。3、消能防冲设计水位组合根据分析,消能防冲的不利组合是:引水流量 250/s,相应的上游水位为 4。5m,下游水位为 1.74m.4、下游水位流量关系下游水位〜流量关系见表 1。表 1 下游水位流量关系Q0o050.0100o0150o0200.0250。0300。0(完整 word 版)水工建筑物水闸设计实例(二)、地质资料1、闸基土质分布情况根据钻探报告,闸基土质分布情况见表 2。2、闸基土工试验资料根据土工试验资料,闸基持力层坚硬粉质粘土的各项参数指标为:凝聚力c=60.0kpa;内摩擦角;天然空隙比 e=0.69;天然容重.建闸所用的回填土为沙壤土,其内摩擦角,凝聚力 c=0kpa,天然容重。表 2 闸基土层分布(完整 word 版)水工建筑物水闸设计实例1、闸上有交通要求.根据当地交通部门的建议,闸上交通桥为单车道公路桥,按汽车一 10 设计,履带一 50 校核.桥面净宽 4。5m,总宽 5。5m,采用板梁式结构,第 3 页(完整 word 版)水工建筑物水闸设计实例第 5页见图 3 所示,每米桥长约重 80KN。2、该地区“三材”供应充足。闸门采用平面钢闸门,尺...
