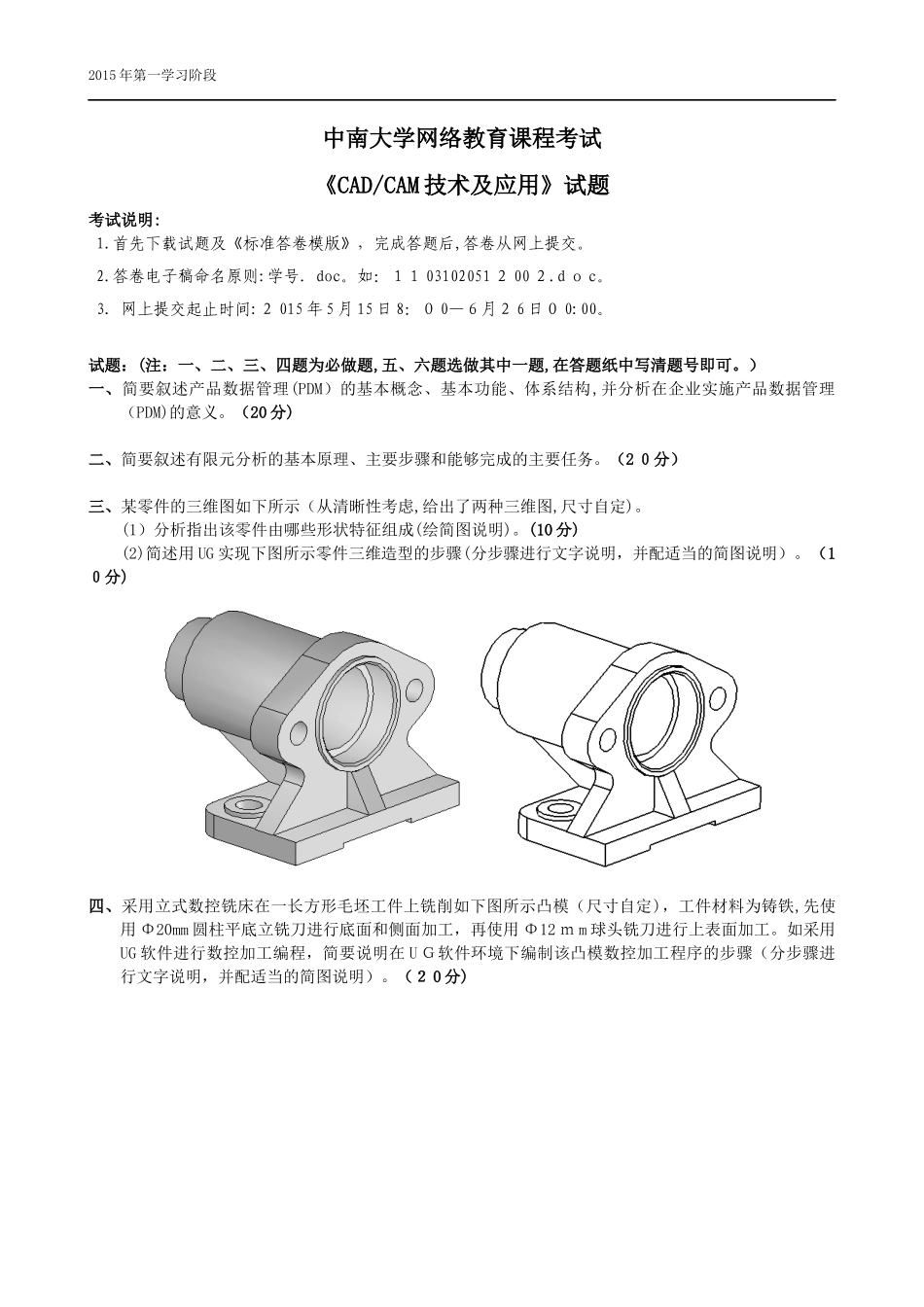

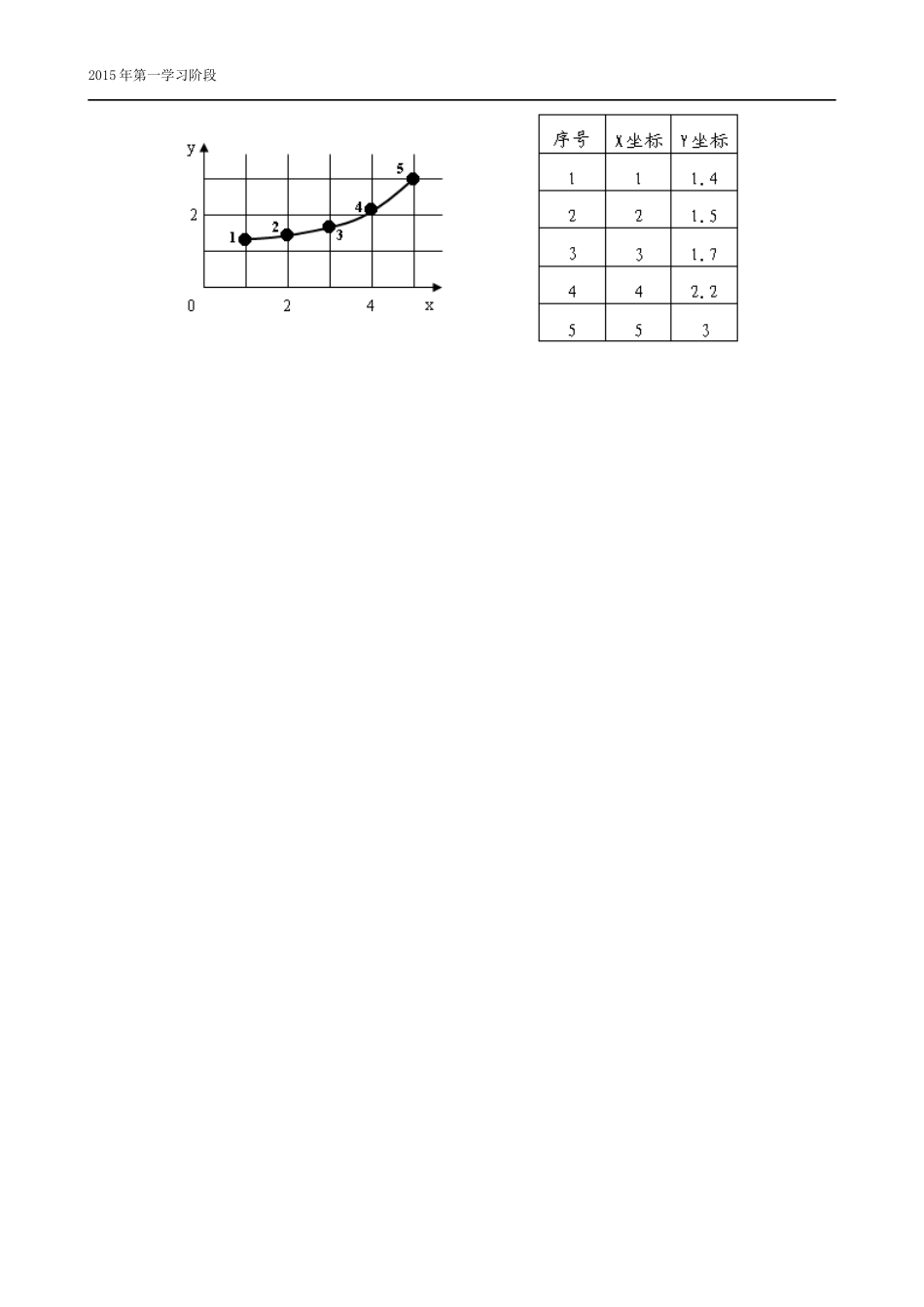

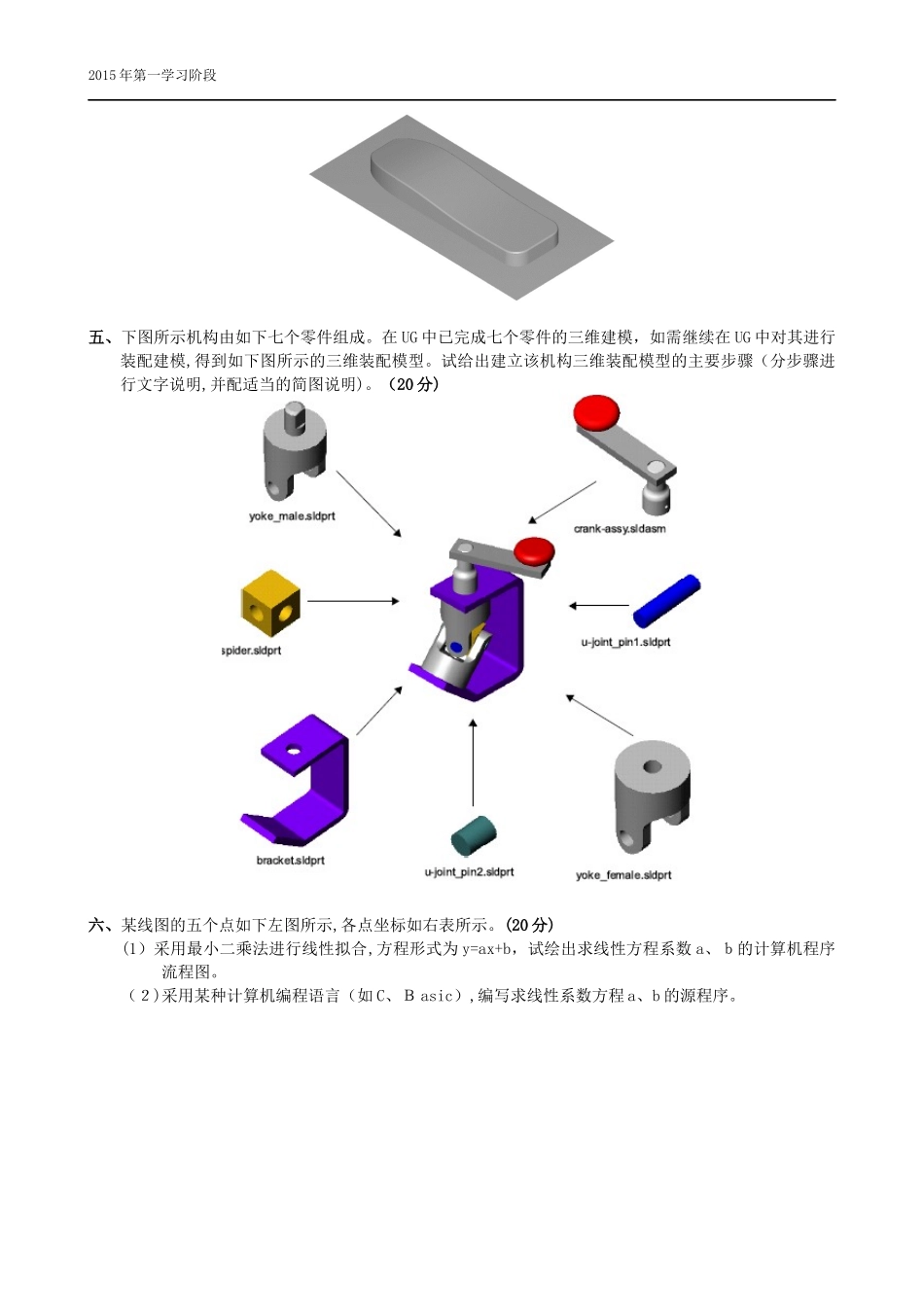

2015年第一学习阶段中南大学网络教育课程考试《CAD/CAM技术及应用》试题考试说明:1.首先下载试题及《标准答卷模版》，完成答题后,答卷从网上提交。2.答卷电子稿命名原则:学号．doc。如：１１03102051２00２.dｏc。3．网上提交起止时间:２015年5月15日8：０0—６月２6日０0:00。试题：(注：一、二、三、四题为必做题,五、六题选做其中一题,在答题纸中写清题号即可。）一、简要叙述产品数据管理(PDM）的基本概念、基本功能、体系结构,并分析在企业实施产品数据管理（PDM)的意义。（20分)二、简要叙述有限元分析的基本原理、主要步骤和能够完成的主要任务。（2０分）三、某零件的三维图如下所示（从清晰性考虑,给出了两种三维图,尺寸自定)。(1）分析指出该零件由哪些形状特征组成(绘简图说明)。(10分)(2)简述用UG实现下图所示零件三维造型的步骤(分步骤进行文字说明，并配适当的简图说明）。（1０分)四、采用立式数控铣床在一长方形毛坯工件上铣削如下图所示凸模（尺寸自定)，工件材料为铸铁,先使用Φ20mm圆柱平底立铣刀进行底面和侧面加工，再使用Φ12ｍm球头铣刀进行上表面加工。如采用UG软件进行数控加工编程，简要说明在UＧ软件环境下编制该凸模数控加工程序的步骤（分步骤进行文字说明，并配适当的简图说明）。（２0分)2015年第一学习阶段五、下图所示机构由如下七个零件组成。在UG中已完成七个零件的三维建模，如需继续在UG中对其进行装配建模,得到如下图所示的三维装配模型。试给出建立该机构三维装配模型的主要步骤（分步骤进行文字说明,并配适当的简图说明)。（20分)六、某线图的五个点如下左图所示,各点坐标如右表所示。(20分)(1）采用最小二乘法进行线性拟合,方程形式为y=ax+b，试绘出求线性方程系数a、ｂ的计算机程序流程图。（２)采用某种计算机编程语言（如C、Ｂasic）,编写求线性系数方程a、b的源程序。2015年第一学习阶段2015年第一学习阶段中南大学网络教育课程考试《CAD/CＡM技术及应用》答卷本人承诺:本试卷确为本人独立完成,若有违反愿意接受处理。签名＿___＿_＿__＿＿___＿_学号__＿____＿＿_＿_＿__＿___＿__专业＿_____＿＿＿__＿＿___＿＿__学习中心__________________＿一、简要叙述产品数据管理（ＰDＭ）的基本概念、基本功能、体系结构，并分析在企业实施产品数据管理（PＤM)的意义。答：1.产品数据管理(PDＭ)概念:是一门用来管理所有与产品相关的信息和所有与产品相关的过程的技术”。这个定义从广义的角度解释了PＤM技术。但就现阶段PDＭ的发展情况而言,给出一个较为具体的定义：“PＤM技术以软件技术为基础，是一门管理所有与产品相关的信息（包括电子文档、数字化文档数据库记录等）和所有与产品相关的过程(包括审批/发放、工程更改、一般流程、配置管理等)的技术。提供产品全生命周期的信息管理，并可以在企业范围内为产品设计与制造建立一个并行化的协作环境。”2.ＰＤM的主要功能：ＰDM为企业提供了一种宏观管理和控制所有与产品相关信息以及与产品相关的机制和技术。PＤM系统包含多项功能,从面向应用与系统支持的功能来看,包括电子仓库(电子数据存储、电子保险箱、电子资料室)、面向应用的使用功能，如文档控制、变更控制、配置管理、设计检索与零件库、项目管理等实用化支持功能。从软件功能模块组成来看,包括电子数据存储和文档管理、工作流程管理、产品结构管理、分类与检索管理、项目管理、集成接口、用户化工具等。３.PDＭ系统的体系结构:可以分解为以下四个层次的内容:第一层是支持层。目前流行的商业化的关系型数据库是PＤM系统的支持平台。关系型数据库提供了数据管理的最基本的功能。如存、取、删、改、查等操作。第二层是面向对象层(产品主题化层)。由于商用关系型数据库侧重管理事务性数据，不能满足产品数据动态变化的管理要求。因此,在PDM系统中，采用若干个二维关系表格来描述产品数据的动态变化。ＰＤＭ系统将其管理的动态变化数据的功能转换成几个,甚至几百个二维关系型表格,实现面向产品对象管理的要求。第三层是功能层。面向对象层提供了描述产品数据动态变化的数学模型。在此基础上,根据PDM系统的管理目标,在ＰDＭ系统中建立...
