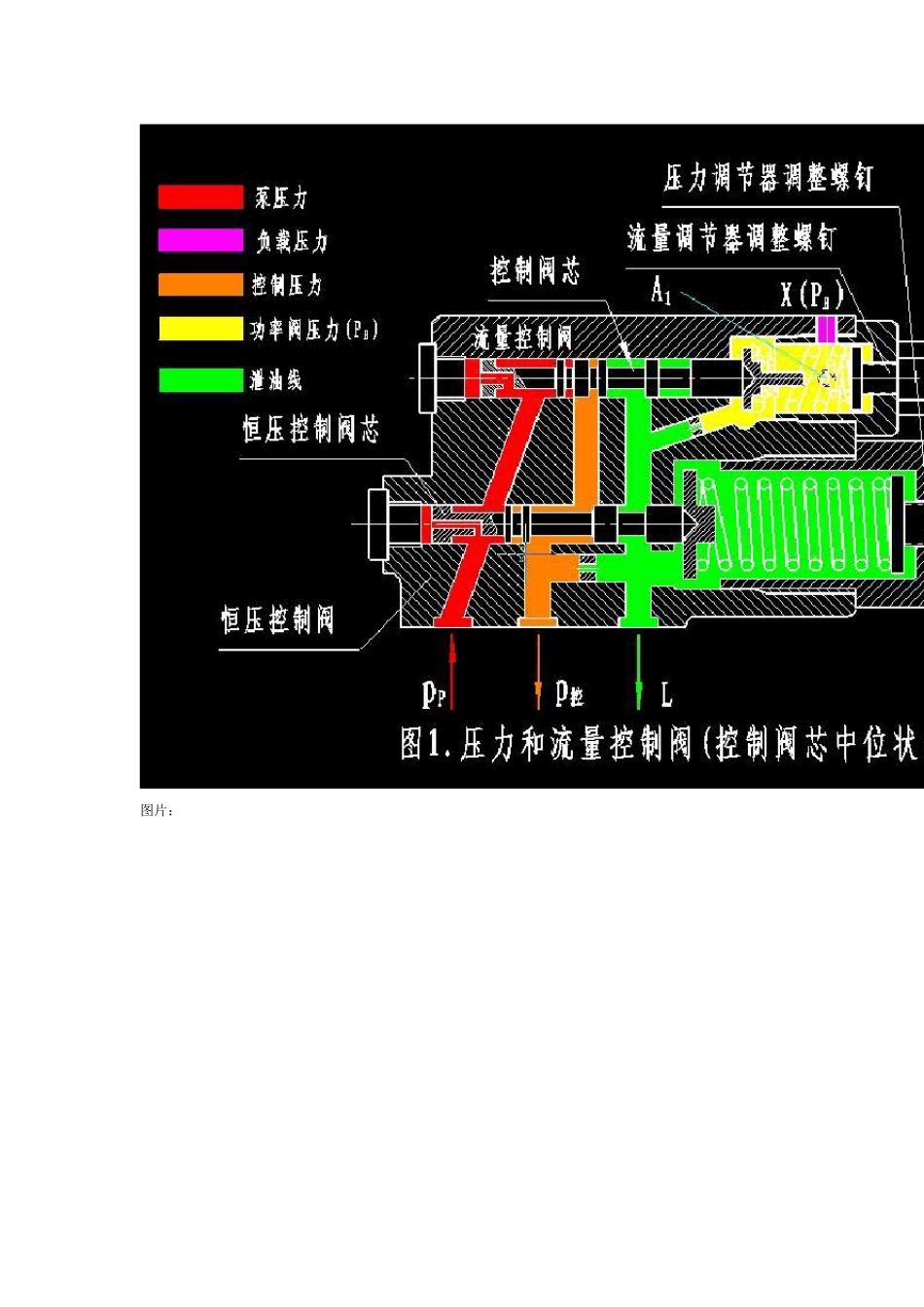

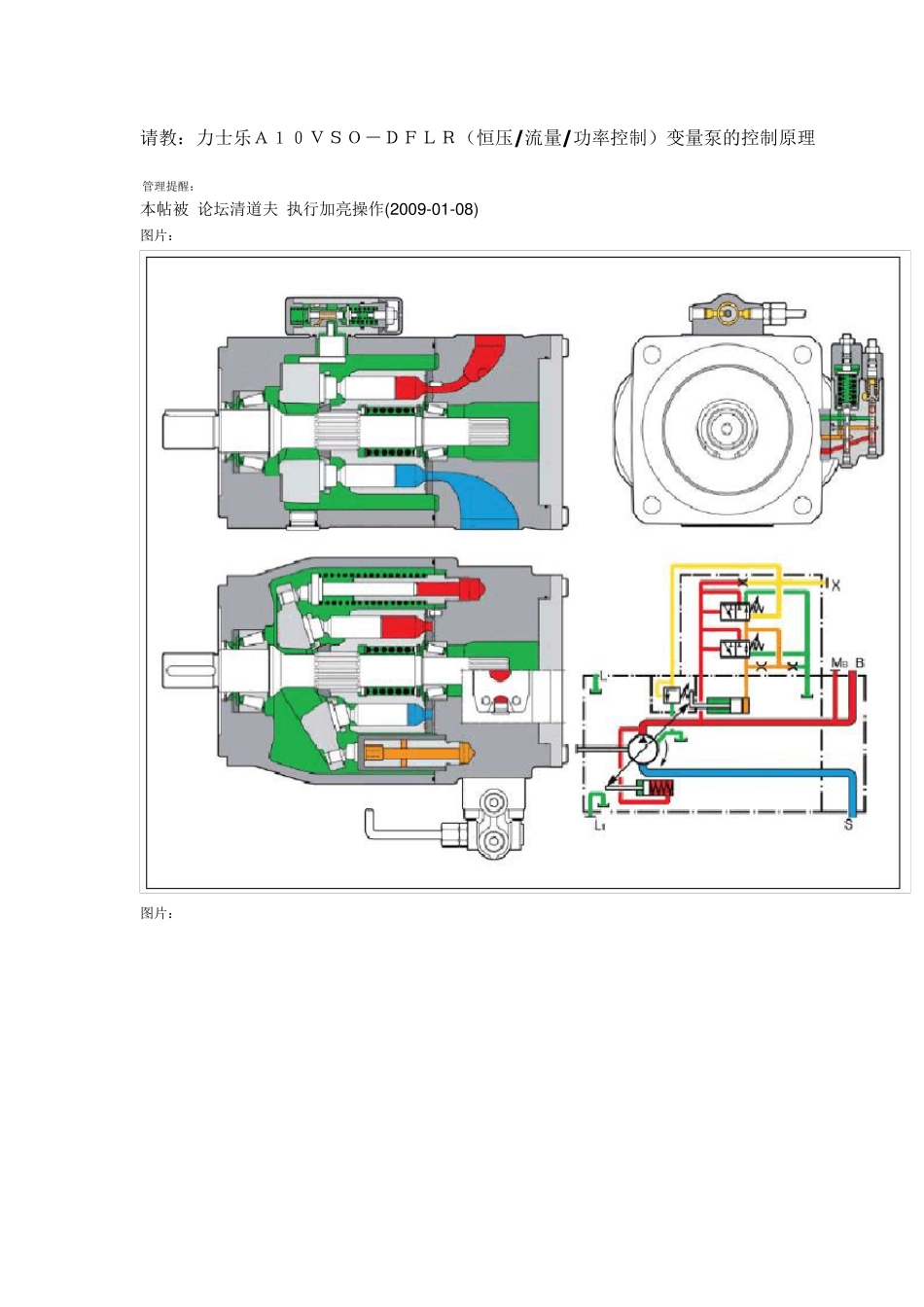

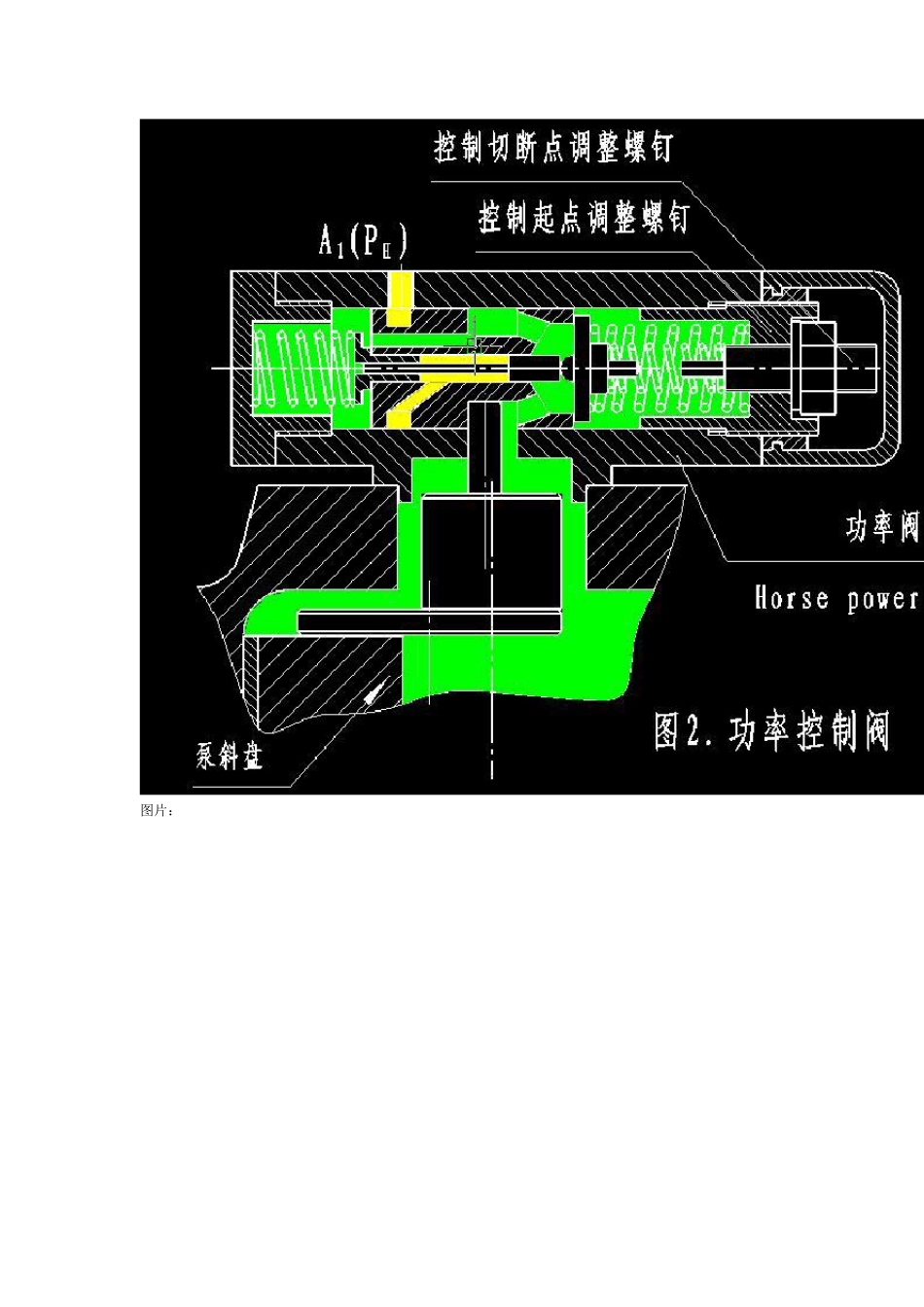

请教:力士乐A10VSO-DFLR(恒压/ 流量/ 功率控制)变量泵的控制原理 管理提醒: 本帖被 论坛清道夫 执行加亮操作(2 0 0 9 -0 1 -0 8 ) 图片: 图片: 图片: 图片: 为向各位了解力士乐A10VSO… DFLR… 恒压/流量/功率控制泵的控制原理,上传4 张图片. 我想了解的问题是: 1.功率阀的原理; 2. 恒压/流量/功率控制三种控制功能的转换过程. 说明: 最上面的一张图为总图(网上下载的).图1 和图2 是按照力士乐另一份彩图资料绘制的. 图1 中的A1 和图2为清晰起见,图1 中的X 口我画在了上面(原资料是在侧面的) [ 此贴被论坛清道夫在 2008-05-21 13:53 重新编辑 ] 顶端 Posted: 2008-02-03 12:15 | [楼 主] 小 中 大 引用 推荐 编辑 只看 复制 我的问题已经提出好几天了.无人回帖.可能是我对问题的叙述不很清楚. 最近几天我琢磨了一下,对于功率阀的调节原理,我先试着分析如下.是我个人的理解,请诸位指正. 功率阀相当于一个压力无级可调的(比例)溢流阀, 它可无级地改变着进入流量调节器弹簧腔的压力 P通过泵斜盘改变功率阀调压弹簧的压缩量 X 来实现的(泵斜盘带动拨杆改变功率阀套的位置,进而改变功率阀 压缩量 X 与泵斜盘倾角 β 成反比. 在泵进入恒功率控制期间,流量调节器控制阀芯的位置也有 3 个. 压力 PH作用在控制阀芯的右端(见图 1),以形成一个对抗反力,与作用在控制阀芯左端的泵出口压力PP相在中位(平衡位置),在此状态下,泵的斜盘倾角不变. 功率阀所决定的压力 PH 与泵压力 PP 应该是同比例变化(升降)的.并且 PH 的变化要比 PP 的变化滞后一点 当泵压升高时,PP先将控制阀芯向右推离中位(平衡被破坏),并进入泵变量缸的无杆腔使泵的斜盘倾角β 变角 β 的变小,功率阀调压弹簧的压缩量 X 则变大,阀的开启压力 PH 随之升高,升高了的 PH 又将控制阀芯推回中循环下去,控制阀芯连续的经历由平衡→不平衡→新的平衡的过程(用一位网友的话讲,就是控制阀芯在“中位控制. 当泵压降低时,则会出现相反的过程. 恒功率控制始于起点的调整压力,终于切断点的限位柱(即死档铁). 不知我分析的对不对,请各 位点拨. [ 此贴 被闫 波 在 2008-02-11 10:35 重 新编 辑 ] 顶 端 Posted: 2008-02-09 11:13 | 1 楼 小 中 大 引 用 推荐 编 辑 只 看 复 制 图片 : 图片: 图片: 上传 DFLR 恒压/流量/功率变量泵...
