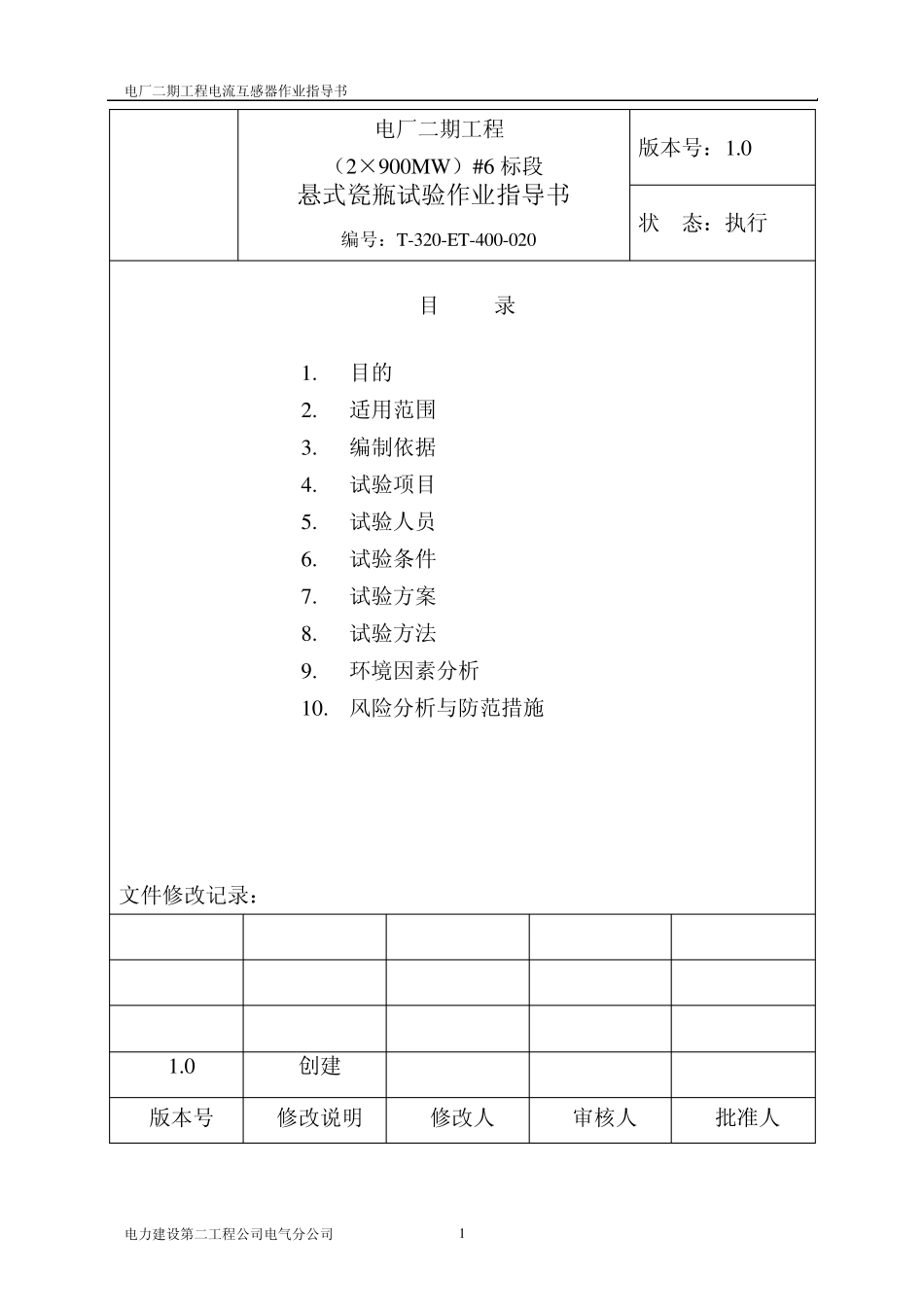

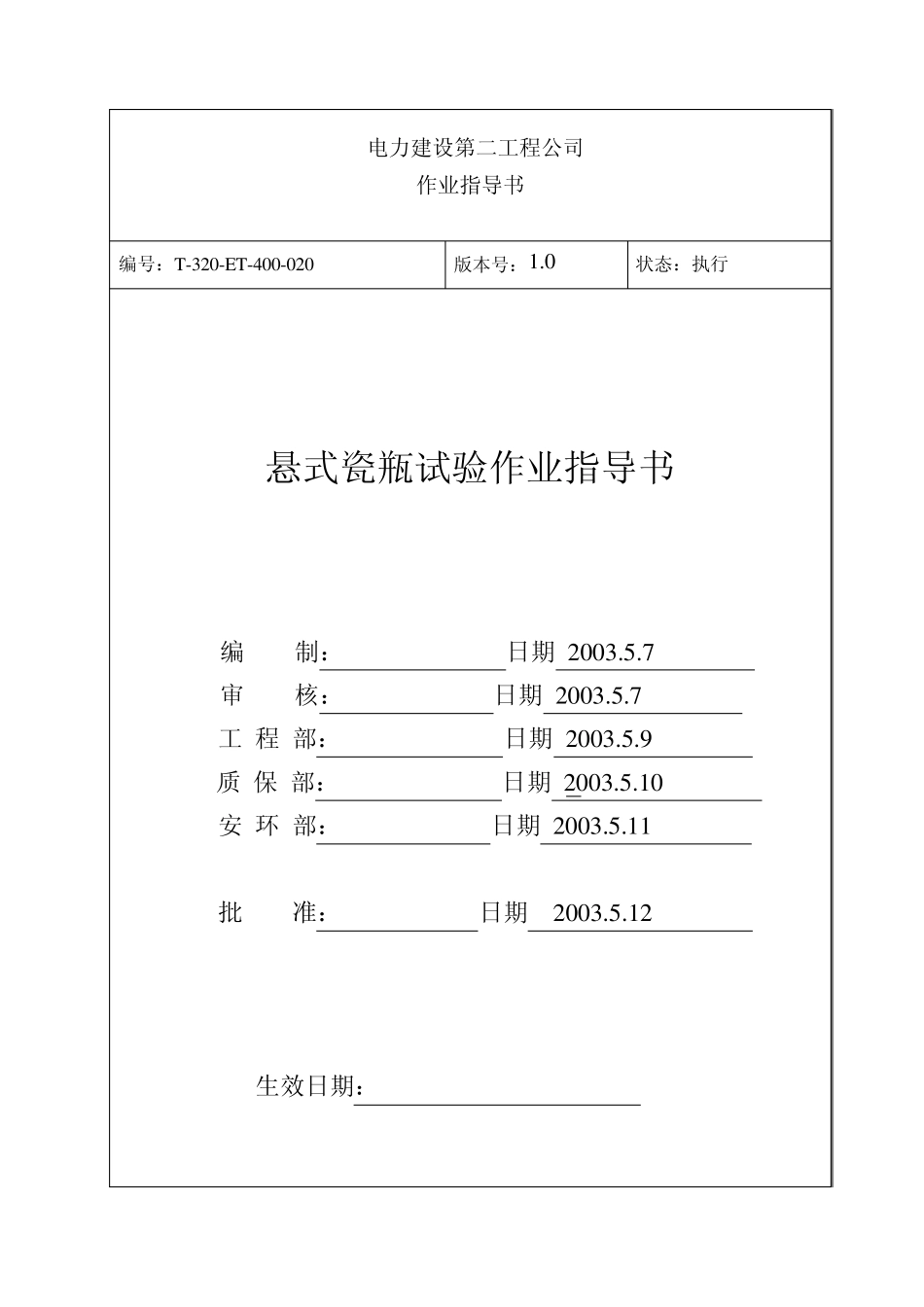

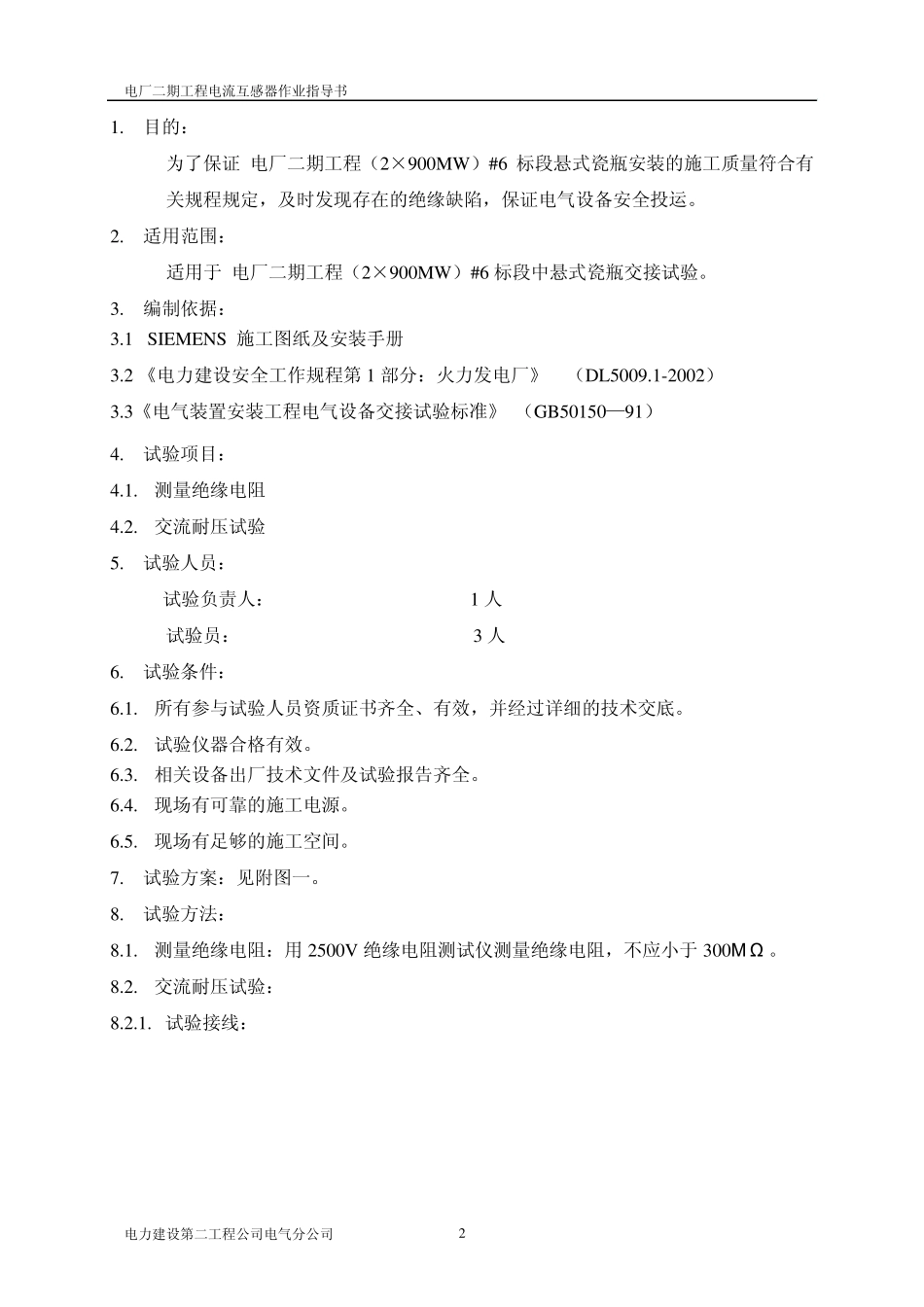

电力建设第二工程公司 作业指导书 编号：T-320-ET-400-020 版本号：1.0 状态：执行 悬式瓷瓶试验作业指导书 编 制： 日期 2003.5.7 审 核： 日期 2003.5.7 工 程 部： 日期 2003.5.9 质 保 部： 日期 2003.5.10 安 环 部： 日期 2003.5.11 批 准： 日期 2003.5.12 生效日期： 电厂二期工程电流互感器作业指导书 电力建设第二工程公司电气分公司 1 电厂二期工程 （2×900MW ）#6 标段 悬式瓷瓶试验作业指导书 编号：T-320-ET-400-020 版本号：1.0 状 态：执行 目 录 1. 目的 2. 适用范围 3. 编制依据 4. 试验项目 5. 试验人员 6. 试验条件 7. 试验方案 8. 试验方法 9. 环境因素分析 10. 风险分析与防范措施 文件修改记录： 1.0 创建 版本号 修改说明 修改人 审核人 批准人 电厂二期工程电流互感器作业指导书 电力建设第二工程公司电气分公司 2 1. 目的： 为了保证 电厂二期工程（2×900MW ）#6 标段悬式瓷瓶安装的施工质量符合有关规程规定，及时发现存在的绝缘缺陷，保证电气设备安全投运。 2. 适用范围： 适用于 电厂二期工程（2×900MW ）#6 标段中悬式瓷瓶交接试验。 3. 编制依据： 3.1 SIEMENS 施工图纸及安装手册 3.2 《电力建设安全工作规程第1 部分：火力发电厂》 （DL5009.1-2002） 3.3《电气装置安装工程电气设备交接试验标准》 （GB50150—91） 4. 试验项目： 4.1. 测量绝缘电阻 4.2. 交流耐压试验 5. 试验人员： 试验负责人： 1 人 试验员： 3 人 6. 试验条件： 6.1. 所有参与试验人员资质证书齐全、有效，并经过详细的技术交底。 6.2. 试验仪器合格有效。 6.3. 相关设备出厂技术文件及试验报告齐全。 6.4. 现场有可靠的施工电源。 6.5. 现场有足够的施工空间。 7. 试验方案：见附图一。 8. 试验方法： 8.1. 测量绝缘电阻：用 2500V 绝缘电阻测试仪测量绝缘电阻，不应小于 300Μ Ω 。 8.2. 交流耐压试验： 8.2.1. 试验接线： 电厂二期工程电流互感器作业指导书 电力建设第二工程公司电气分公司 3 8.3.2. 试验设备先择： 试验变压器：50kV/5kVA 操作箱：试验变成套装置 R1：24kΩ 8.3.3. 试验步骤： a. 检查接线正确，调压器至于零位。 b. 试验电压为45 kV。 c. 调整过流保护：过流整定值为15A，将试验变高压侧短路，合上电源缓慢升压，校验过流值。 d. 测量试前...
