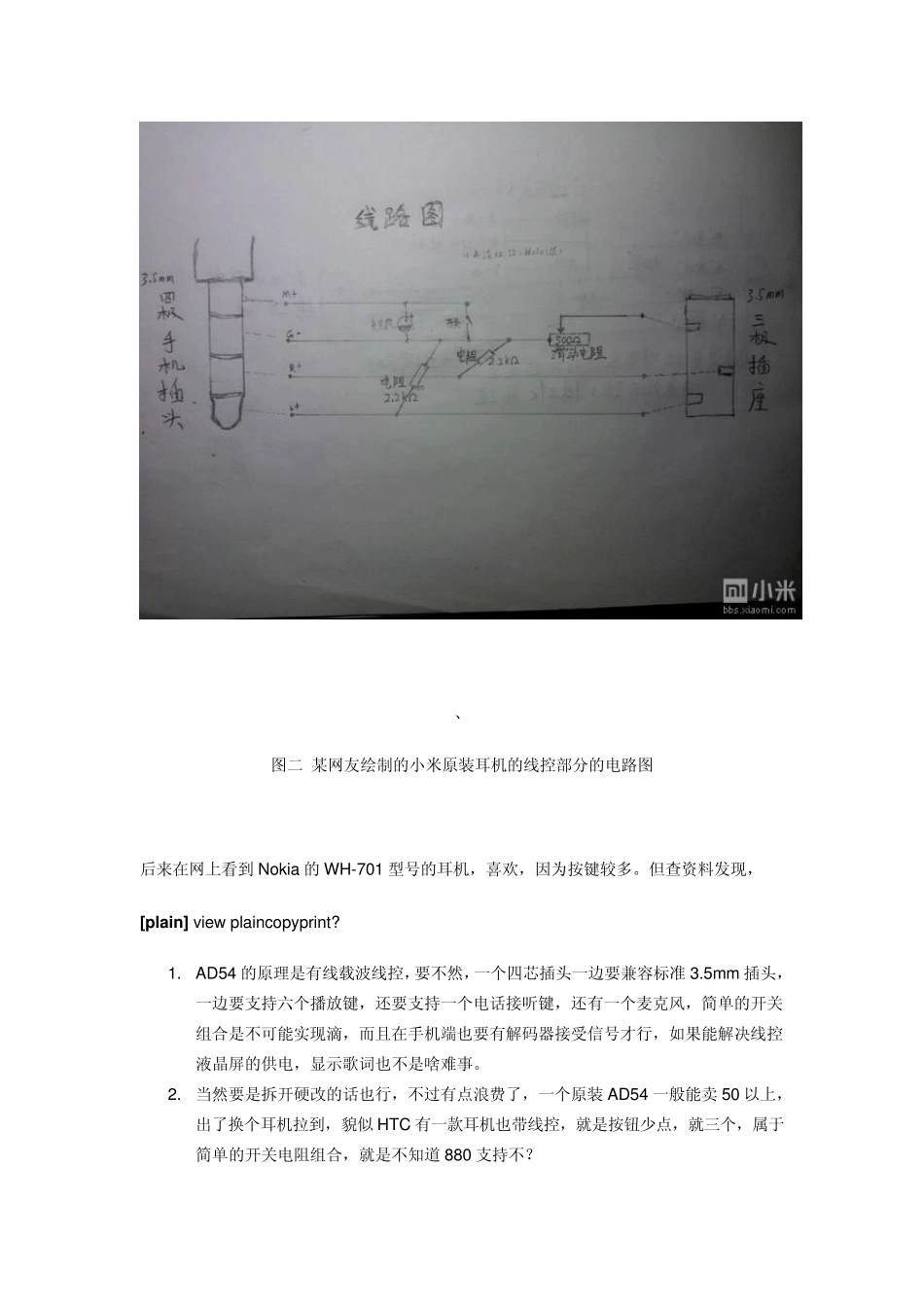

想自己做一个小米的线控耳机 分类： Android 2012-04-02 18:12 989人阅读 评论(0) 收藏 举报 最近发现自己的nokia 耳机不能用在小米上，查资料发现小米的耳机插孔配置和标准不一样。这是个很无赖的设计，需要买它的耳机，但和htc 的某些型号手机是可以通用的。 耳机标准见图一 图一 小米的耳机和3.5mm4 节的国际标准 本来打算买一个，后来发现其实可以自己买一个，然后稍稍 DIY 下来用的。 查资料过程中得到一些信息，记录在这里，图二 某网友绘制的小米原装耳机的线控部分的电路图。 、 图二 某网友绘制的小米原装耳机的线控部分的电路图 后来在网上看到 Nokia 的 WH-701 型号的耳机，喜欢，因为按键较多。但查资料发现， [p lain ] view plaincopyprint? 1. AD54 的原理是有线载波线控，要不然，一个四芯插头一边要兼容标准 3.5mm 插头，一边要支持六个播放键，还要支持一个电话接听键，还有一个麦克风，简单的开关组合是不可能实现滴，而且在手机端也要有解码器接受信号才行，如果能解决线控液晶屏的供电，显示歌词也不是啥难事。 2. 当然要是拆开硬改的话也行，不过有点浪费了，一个原装 AD54 一般能卖 50 以上，出了换个耳机拉到，貌似 HTC 有一款耳机也带线控，就是按钮少点，就三个，属于简单的开关电阻组合，就是不知道 880 支持不？ 3. 都说NOKIA 换汤不换药，其实老诺的科技以人为本还是能在很多地方体现出来，这个AD54 线控，在很多NOKIA 机子上都能用，包括很多300 多的低端S40 机，而且至今没有看到其他厂商模仿，还有的地方就是待机时间显示条，也是没见到有厂商模仿，安卓也不学学，看个时间都要开屏幕。。 AD54的原理是有线载波线控，要不然，当然要是拆开硬改的话也行，不过有点都说NOKIA换汤不换药，其实老诺的科 这个就是说需要在手机端需要驱动级的支持才能解决在android 手机上实用nokia 有线载波线控的问题。这个其实也不是完全不能解决，但应该需要编写 android 驱动。 目前这个暂时我还做不到，一个是目前还不会写 android 驱动，二是以上都是猜测，不知道具体行不行。 图三 某个 nokia 线控的电路图 今天看到一个很厉害的diy 教程，有需要的朋友可以试着去搞搞喔~ 序言及提示： 1、DIY 过程可以使你充分享受到制作乐趣，自己的劳动物有所值，关键是过程，现在市面上都买不到的东西你自己就可以做出来。 2、AD-44 和 AD-54 市面上假货很多...
