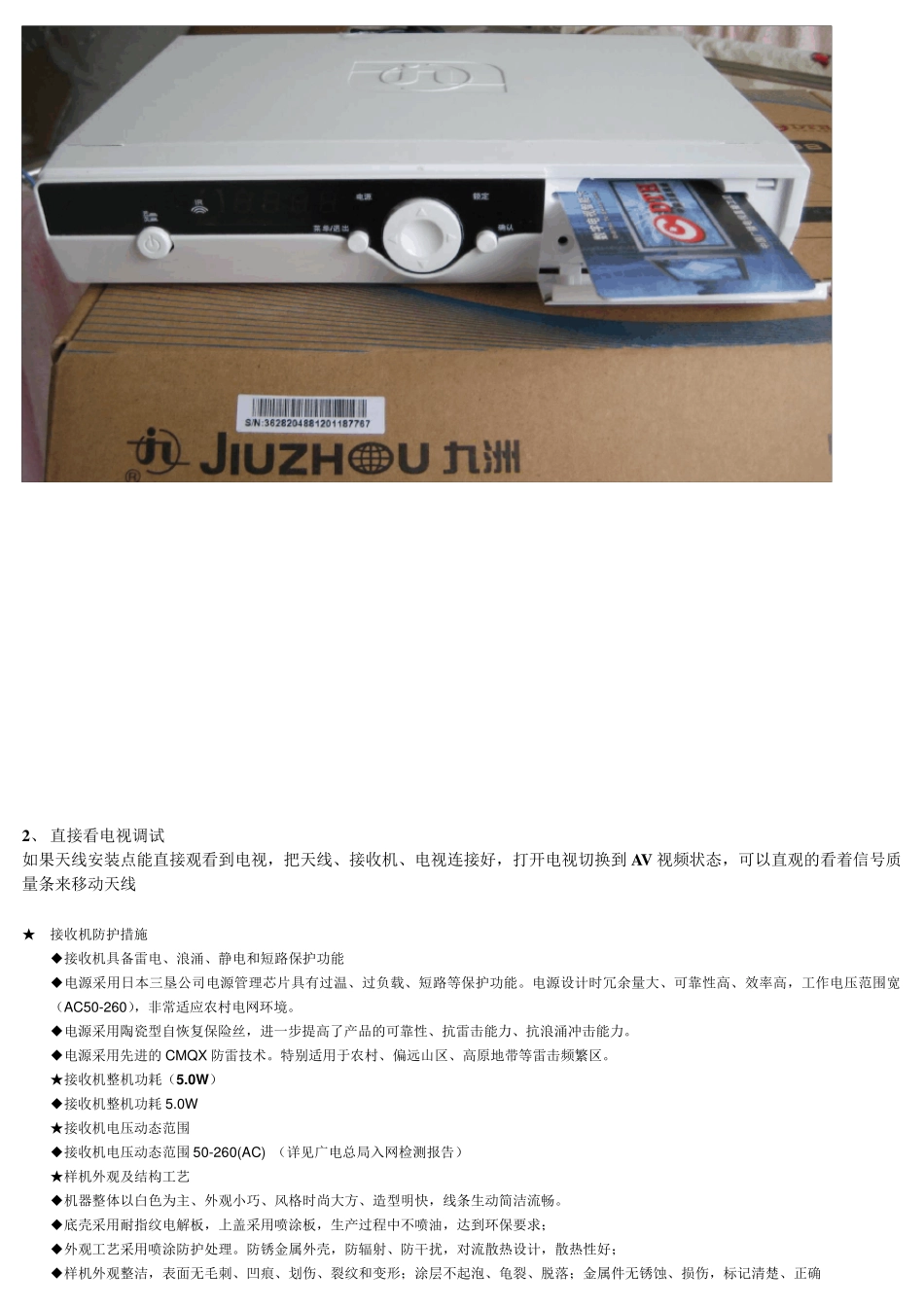

安装操作指南 一、卫星天线的组装 1 、将地盘圈、两根调节杆组装 2 、把两片支架和馈源杆固定在一起 3 、地盘圈与馈源杆组合 4 、将反射面固定到支架上，安装馈源夹及高频头 二、信号调试 我们接收的是中星九号卫星，位于东经92.2°，位置大约是正南方向偏西一点 1、 看接收机调试 确定安装地点后，用馈线把高频头和接收机的信号输入口连接好，开机，按遥控器上的“调星”键，屏幕显示“P00”，对准西南方向，调节伸缩杆，在不同仰角度缓慢移动天线，如此循环，直至屏幕上出现绿灯，“00”变成数字，数值越高，信号越好 图 9 图 10 2、 直接看电视调试 如果天线安装点能直接观看到电视，把天线、接收机、电视连接好，打开电视切换到AV 视频状态，可以直观的看着信号质量条来移动天线 ★ 接收机防护措施 ◆接收机具备雷电、浪涌、静电和短路保护功能 ◆电源采用日本三垦公司电源管理芯片具有过温、过负载、短路等保护功能。电源设计时冗余量大、可靠性高、效率高，工作电压范围宽（AC50-260），非常适应农村电网环境。 ◆电源采用陶瓷型自恢复保险丝，进一步提高了产品的可靠性、抗雷击能力、抗浪涌冲击能力。 ◆电源采用先进的CMQX防雷技术。特别适用于农村、偏远山区、高原地带等雷击频繁区。 ★接收机整机功耗（5.0W ） ◆接收机整机功耗5.0W ★接收机电压动态范围 ◆接收机电压动态范围 50-260(AC) （详见广电总局入网检测报告） ★样机外观及结构工艺 ◆机器整体 以白 色 为 主 、外观小 巧 、风 格 时尚 大方 、造 型明 快 ，线条生 动简 洁 流 畅 。 ◆底 壳 采用耐 指 纹 电解 板 ，上 盖 采用喷 涂 板 ，生 产过程 中 不 喷 油 ，达 到环保要 求 ； ◆外观工艺采用喷 涂 防护处 理。防锈 金 属 外壳 ，防辐 射 、防干 扰 ，对 流 散 热 设计，散 热 性好； ◆样机外观整洁 ，表 面 无 毛 刺 、凹 痕 、划 伤 、裂 纹 和变 形 ； 涂 层 不 起 泡 、龟 裂 、脱 落 ； 金 属 件 无 锈 蚀 、损 伤 ，标 记 清 楚 、正 确 ◆在结构和工艺方面，开关、按键、旋钮灵活自如，标记清晰，机内零部件牢固无松动，印制板无断裂、划痕，机内布线合理，无飞线和金属异物。 ★接收机防尘防潮设计 ◆机壳开放侧孔 ◆上盖采用封闭式防尘设计，所有按键为塑料按键，防静电级别高； ◆为避免潮湿、高温、霉菌...
