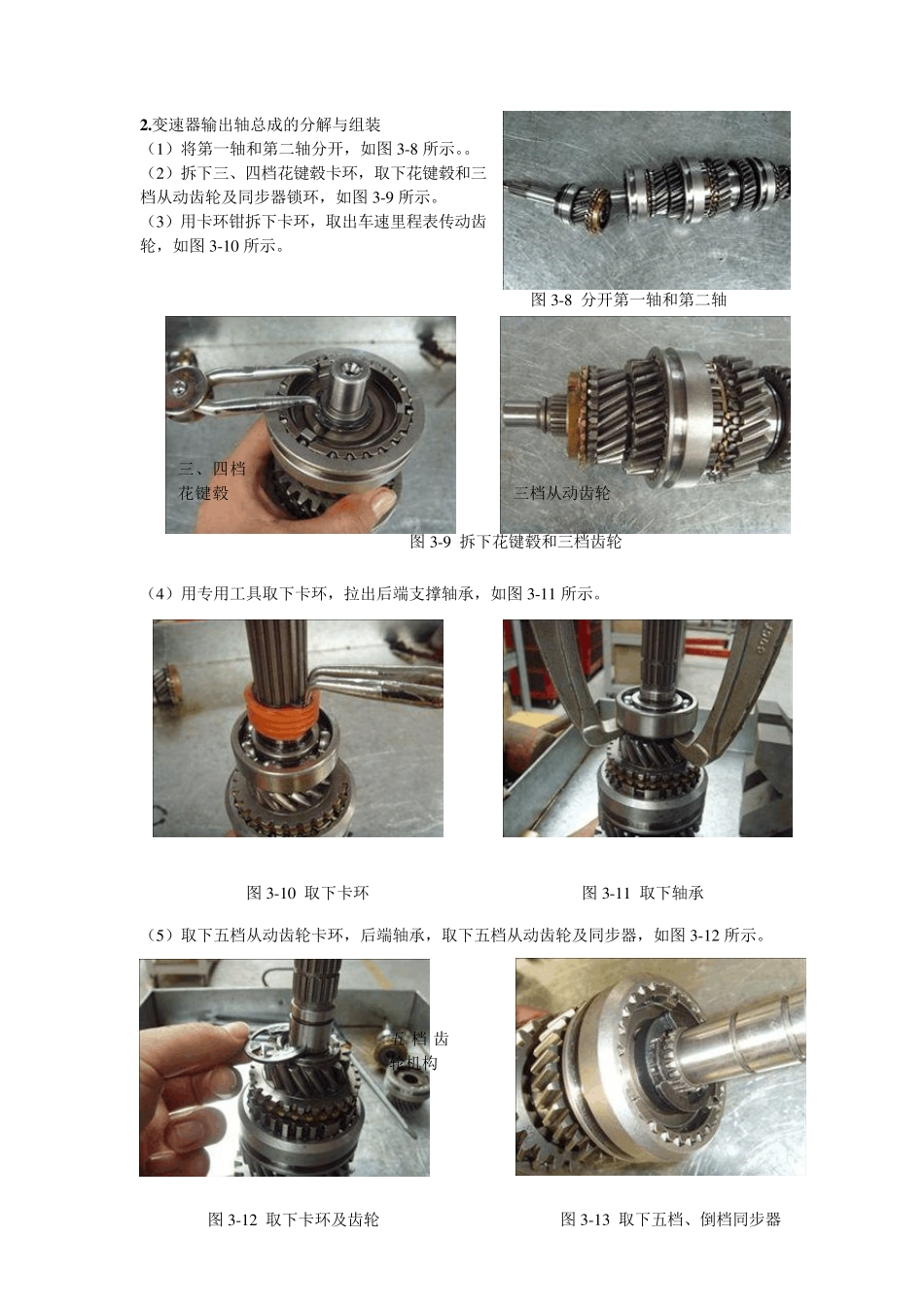

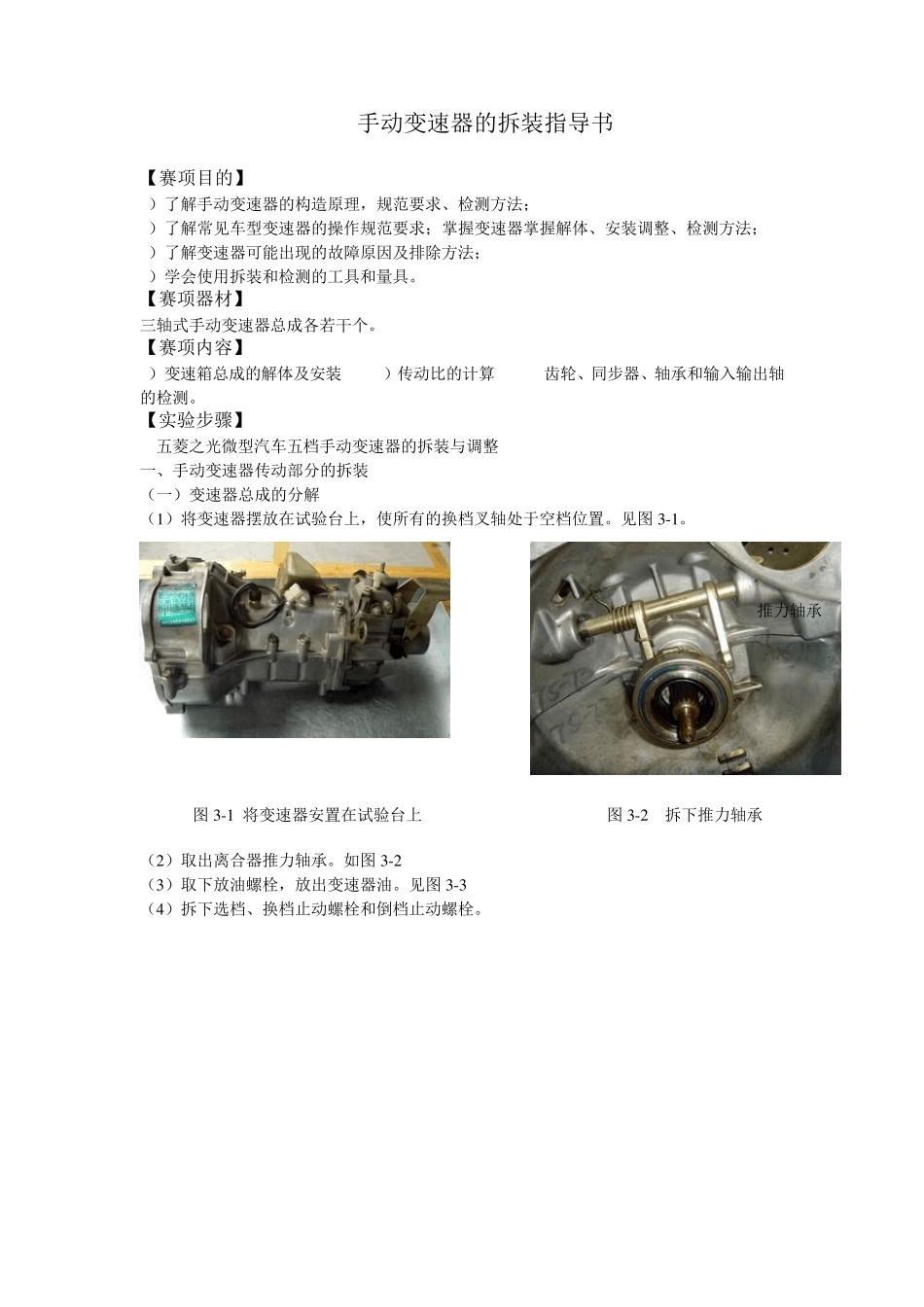

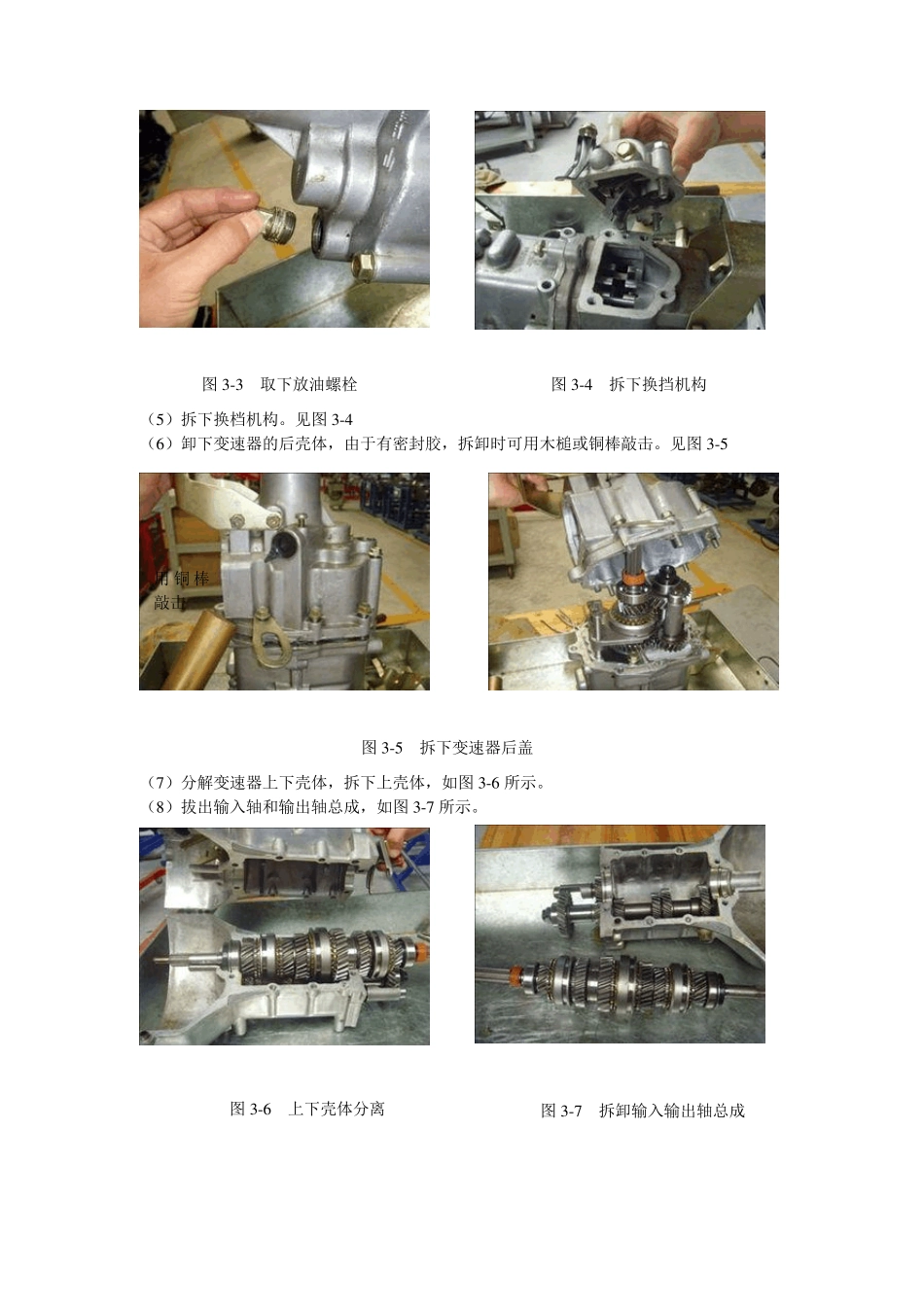

手动变速器的拆装指导书 【赛项目的】 1)了解手动变速器的构造原理,规范要求、检测方法; 2)了解常见车型变速器的操作规范要求;掌握变速器掌握解体、安装调整、检测方法; 3)了解变速器可能出现的故障原因及排除方法; 4)学会使用拆装和检测的工具和量具。 【赛项器材】 三轴式手动变速器总成各若干个。 【赛项内容】 1)变速箱总成的解体及安装; 2)传动比的计算; 3)齿轮、同步器、轴承和输入输出轴的检测。 【实验步骤】 五菱之光微型汽车五档手动变速器的拆装与调整 一、手动变速器传动部分的拆装 (一)变速器总成的分解 (1 )将变速器摆放在试验台上,使所有的换档叉轴处于空档位置。见图 3 -1 。 (2 )取出离合器推力轴承。如图 3 -2 (3 )取下放油螺栓,放出变速器油。见图 3 -3 (4 )拆下选档、换档止动螺栓和倒档止动螺栓。 图 3 -1 将变速器安置在试验台上 图 3 -2 拆下推力轴承 推力轴承 (5 )拆下换档机构。见图 3 -4 (6 )卸下变速器的后壳体,由于有密封胶,拆卸时可用木槌或铜棒敲击。见图 3 -5 (7 )分解变速器上下壳体,拆下上壳体,如图 3 -6 所示。 (8 )拔出输入轴和输出轴总成,如图 3 -7 所示。 图 3 -3 取下放油螺栓 图 3 -4 拆下换挡机构 图 3 -5 拆下变速器后盖 用 铜 棒敲击 图 3 -7 拆卸输入输出轴总成 图 3 -6 上下壳体分离 2 .变速器输出轴总成的分解与组装 (1 )将第一轴和第二轴分开,如图3 -8 所示。。 (2 )拆下三、四档花键毂卡环,取下花键毂和三档从动齿轮及同步器锁环,如图3 -9 所示。 (3 )用卡环钳拆下卡环,取出车速里程表传动齿轮,如图3 -1 0 所示。 (4 )用专用工具取下卡环,拉出后端支撑轴承,如图3 -1 1 所示。 (5 )取下五档从动齿轮卡环,后端轴承,取下五档从动齿轮及同步器,如图3 -1 2 所示。 图3 -8 分开第一轴和第二轴 三、四档花键毂 三档从动齿轮 图3 -9 拆下花键毂和三档齿轮 图3 -1 1 取下轴承 图3 -1 0 取下卡环 五 档 齿轮机构 图3 -1 2 取下卡环及齿轮 图3 -1 3 取下五档、倒档同步器 (6 )取下同步器卡环,拆下五档、倒档同步器,如图 3 -1 3 所示。 (7 )拆卸倒档从动齿轮,如图 3 -1 4 所示。 (8 )用专用工具拆卸,中间支撑轴承,如图 3 -1 5 所示。 (9 )分别拆卸一档从动齿轮,一、二档同...
