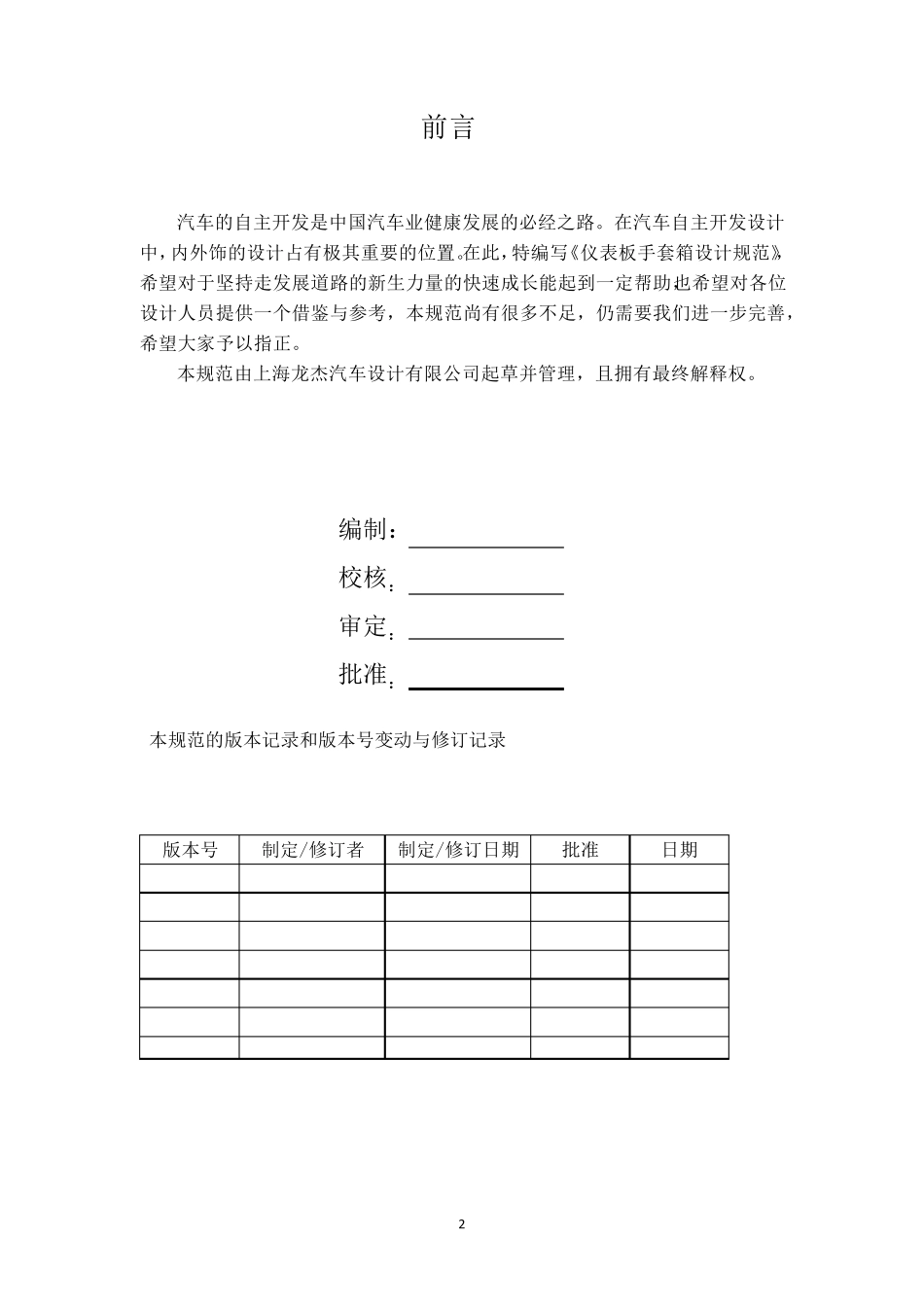

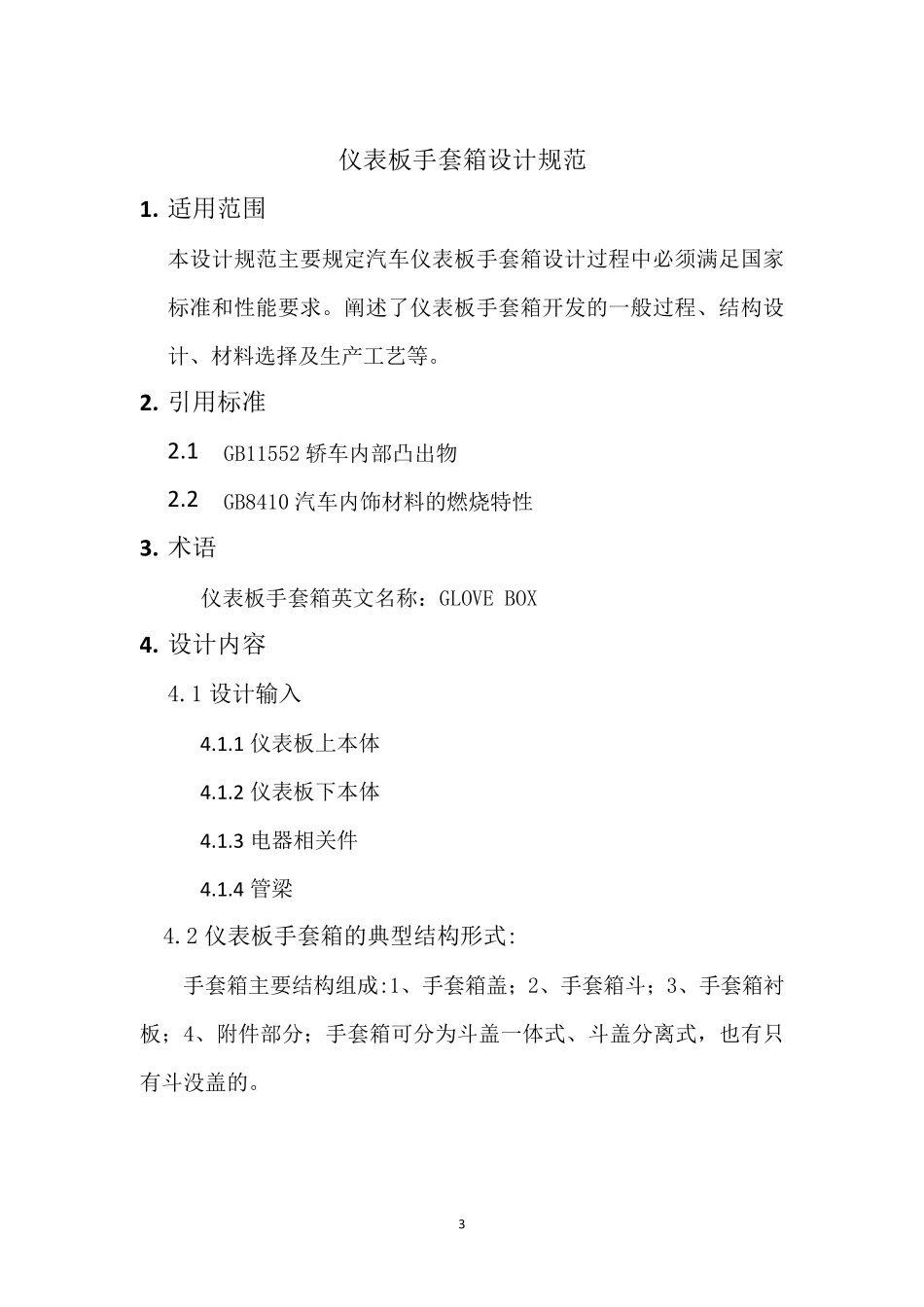

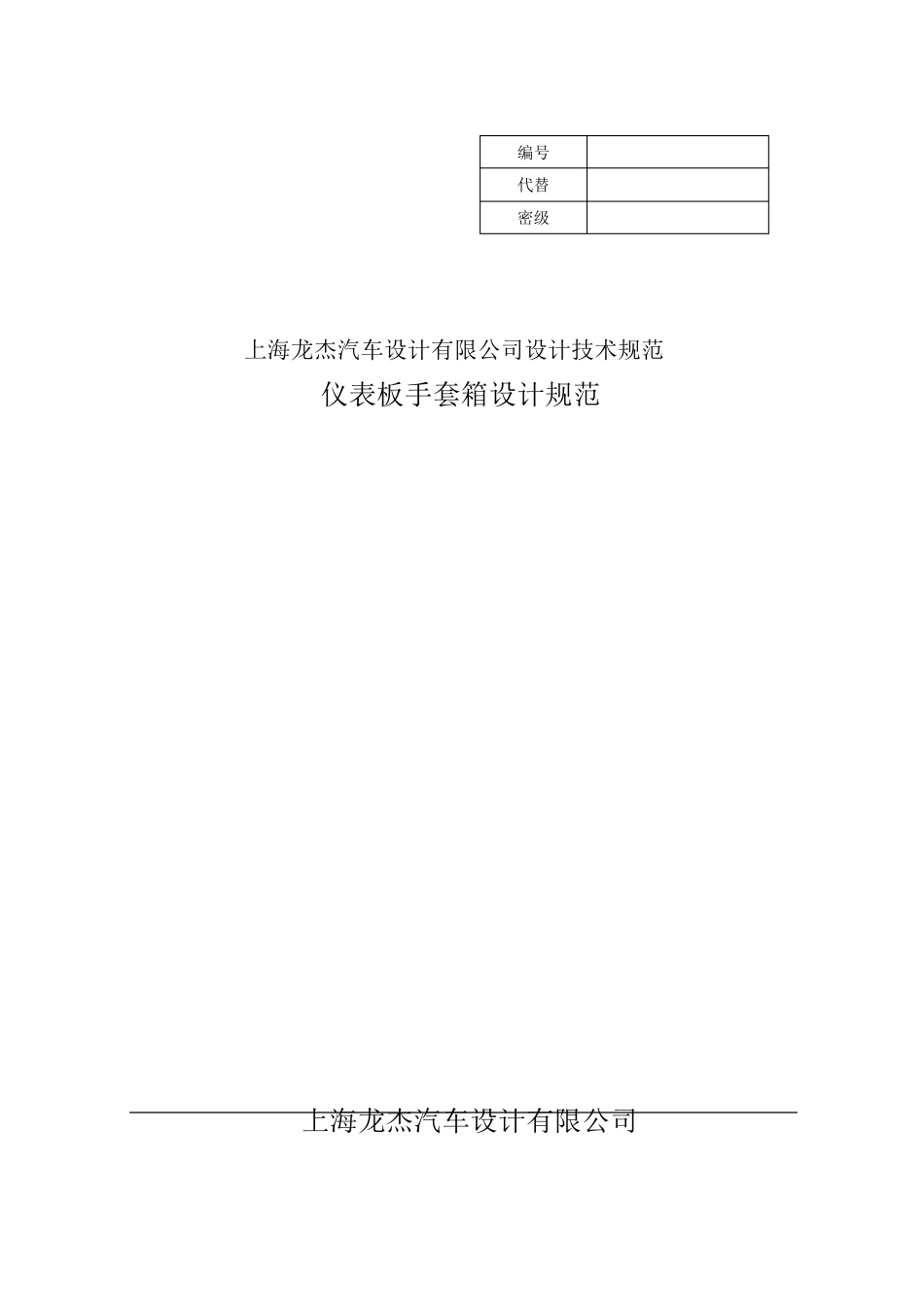

编号 代替 密级 上海龙杰汽车设计有限公司设计技术规范 仪表板手套箱设计规范 上海龙杰汽车设计有限公司 2 前言 汽车的自主开发是中国汽车业健康发展的必经之路。在汽车自主开发设计中，内外饰的设计占有极其重要的位置。在此，特编写《仪表板手套箱设计规范》，希望对于坚持走发展道路的新生力量的快速成长能起到一定帮助，也希望对各位设计人员提供一个借鉴与参考，本规范尚有很多不足，仍需要我们进一步完善，希望大家予以指正。 本规范由上海龙杰汽车设计有限公司起草并管理，且拥有最终解释权。 编制： 校核： 审定： 批准： 本规范的版本记录和版本号变动与修订记录 版本号制定/修订者制定/修订日期批准日期 3 仪表板手套箱设计规范 1. 适用范围 本设计规范主要规定汽车仪表板手套箱设计过程中必须满足国家标准和性能要求。阐述了仪表板手套箱开发的一般过程、结构设计、材料选择及生产工艺等。 2. 引用标准 2.1 GB11552 轿车内部凸出物 2.2 GB8410 汽车内饰材料的燃烧特性 3. 术语 仪表板手套箱英文名称：GLOVE BOX 4. 设计内容 4.1 设计输入 4.1.1 仪表板上本体 4.1.2 仪表板下本体 4.1.3 电器相关件 4.1.4 管梁 4.2 仪表板手套箱的典型结构形式: 手套箱主要结构组成:1、手套箱盖；2、手套箱斗；3、手套箱衬板；4、附件部分；手套箱可分为斗盖一体式、斗盖分离式，也有只有斗没盖的。 4 4.3 设计要点 4.3.1 校核铰链的位置，要注意手套箱在运动中是否与其他件干涉。 4.3.2注意手套箱在关闭状态下与其周边零件的间隙不能太大。 4.3.3手套箱应能方便的开启和可靠地锁止。 4.3.4在满足周围硬点要求和不与周边零件干涉的条件下尽量加大手套箱体空间，例如：箱体内最少可以放置A4大小的东西。 4.4 确定手套箱的整体结构方式。 手套箱盖 手套箱衬板 手套箱斗 斗盖一体式 斗盖分离式 5 4.5 确定手套箱转轴中心线；转轴一般分为：插销式与集成式两种。 4.6 确定手套箱开启时的最大角度；一般开启角度在 30-40 度之间。 4.7 确定手套箱的整体安装方式；一般情况下，手套箱是通过自身卡扣与螺钉，将手套箱安装在仪表板本体上的。 4.8确定各零件的材料。 4.9 确定手套箱锁的布置形式；现今手套箱锁的布置形式分为单点式和双点式两种。如下图: 4.10确定各零件的加工工艺。 4.11确定各零件之间的连接方式。 5.运动分析 对手套箱进行运动分析检查是否与总成各相关件发生...
