手把手教您学会山区型光伏电站布置20141005

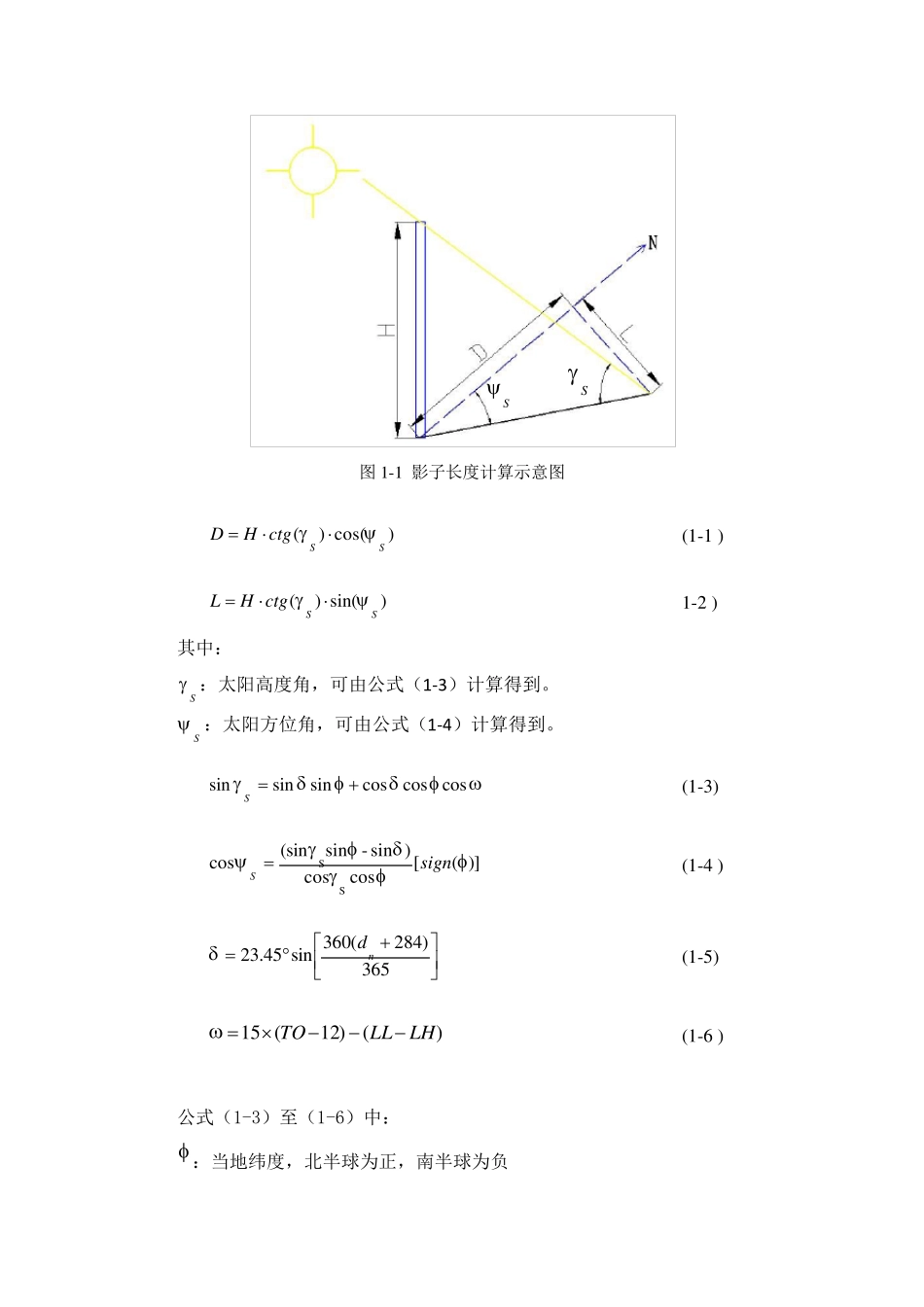

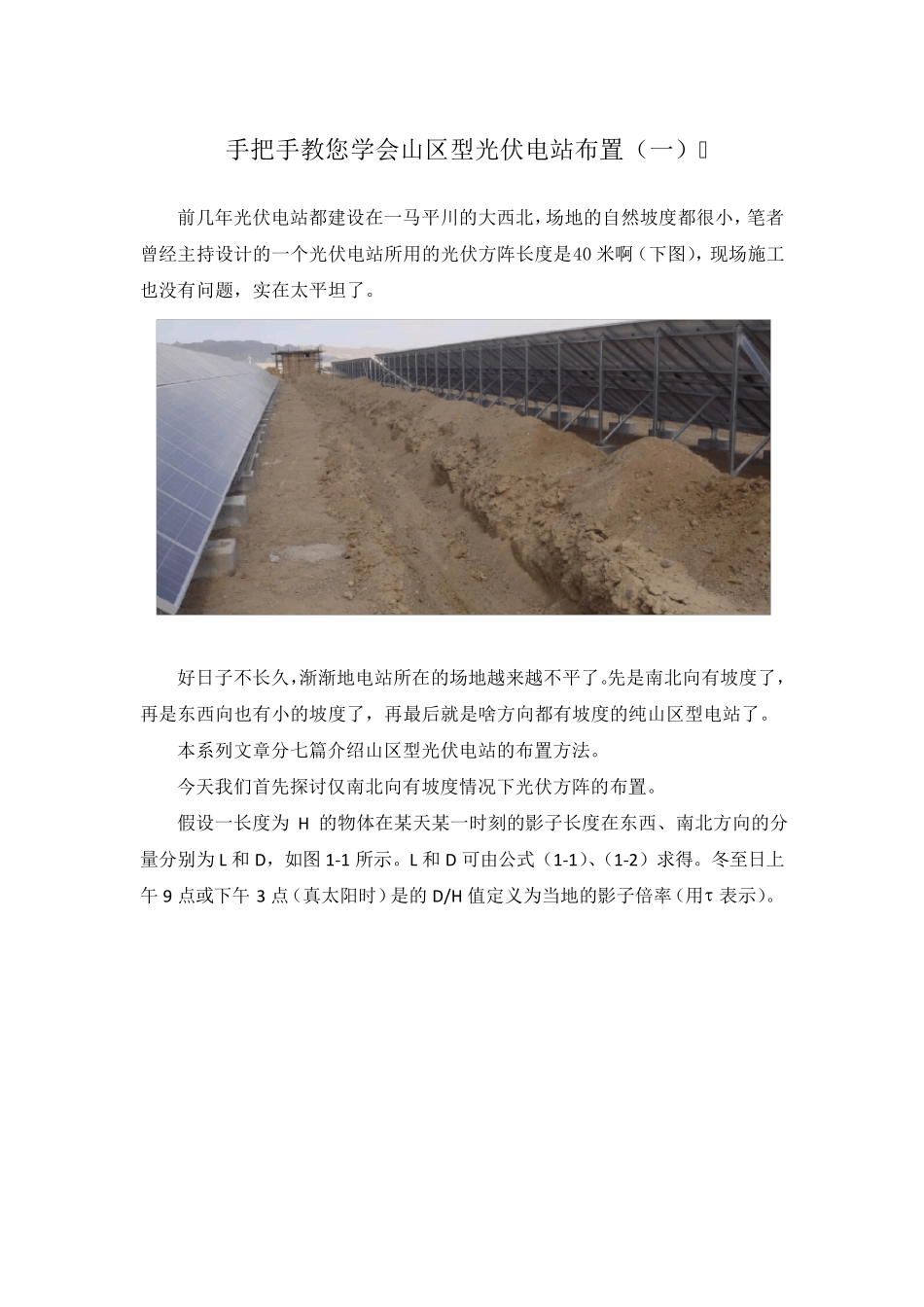

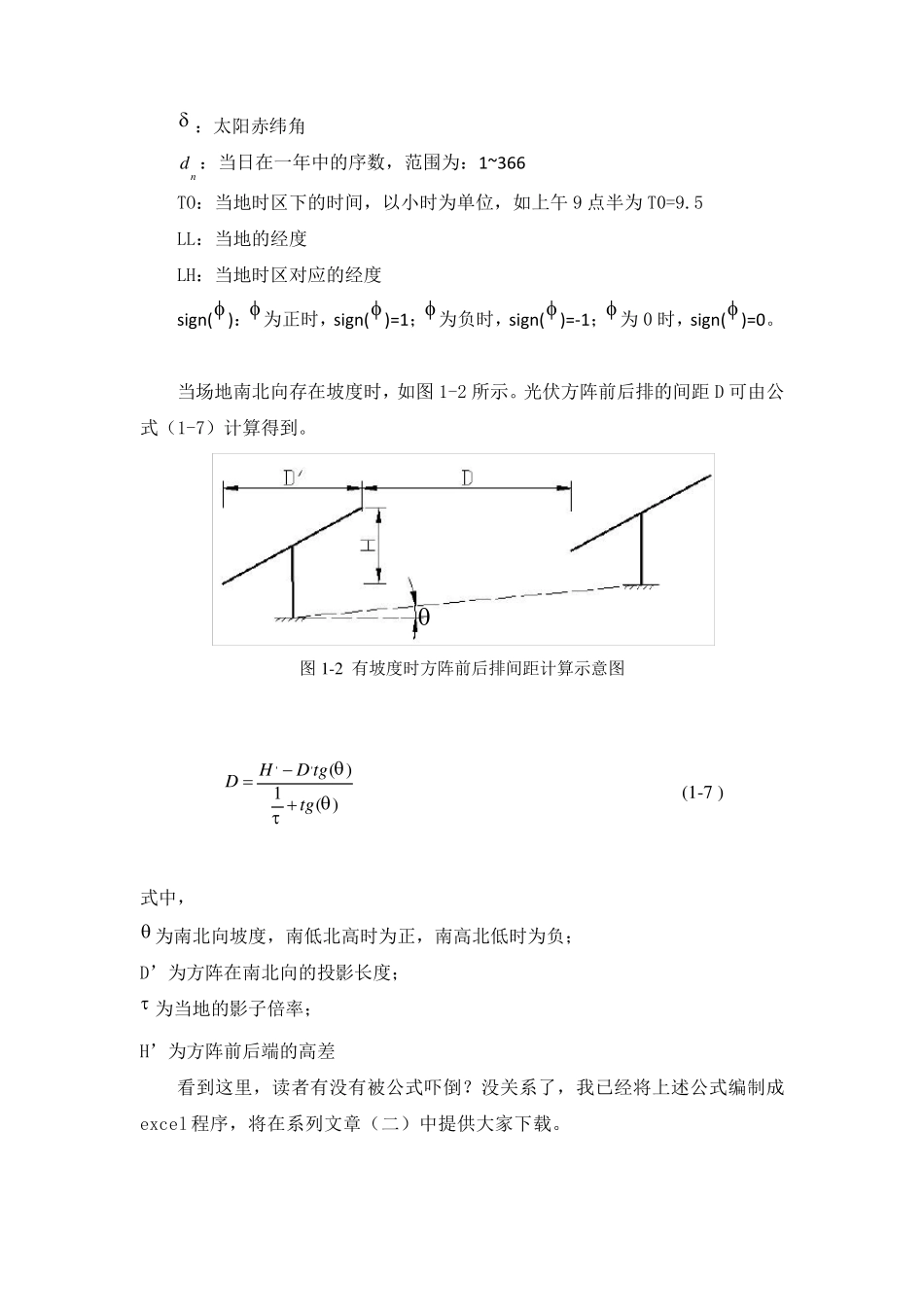

手把手教您学会山区型光伏电站布置（一） 前几年光伏电站都建设在一马平川的大西北，场地的自然坡度都很小，笔者曾经主持设计的一个光伏电站所用的光伏方阵长度是40 米啊（下图），现场施工也没有问题，实在太平坦了。 好日子不长久，渐渐地电站所在的场地越来越不平了。先是南北向有坡度了，再是东西向也有小的坡度了，再最后就是啥方向都有坡度的纯山区型电站了。 本系列文章分七篇介绍山区型光伏电站的布置方法。 今天我们首先探讨仅南北向有坡度情况下光伏方阵的布置。 假设一长度为H 的物体在某天某一时刻的影子长度在东西、南北方向的分量分别为L和 D，如图1-1 所示。L和 D 可由公式（1-1）、（1-2）求得。冬至日上午 9 点或下午 3 点（真太阳时）是的D/H 值定义为当地的影子倍率（用 表示）。 图1-1 影子长度计算示意图 )cos()(SSctgHD (1-1 ) )sin()(SSctgHL 1-2 ) 其中： S ：太阳高度角，可由公式（1 -3 ）计算得到。 S ：太阳方位角，可由公式（1 -4 ）计算得到。 coscoscossinsinsinS (1-3) )]([coscos)sin-sin(sincosSSsignS  (1-4 ) 365)284(360sin45.23nd (1-5) )()12(15LHLLTO (1-6 ) 公式（1-3）至（1-6）中： ：当地纬度，北半球为正，南半球为负 S S  ：太阳赤纬角 nd ：当日在一年中的序数，范围为：1~366 TO：当地时区下的时间，以小时为单位，如上午9 点半为T0=9.5 LL：当地的经度 LH：当地时区对应的经度 sign( )： 为正时，sign( )=1； 为负时，sign( )=-1； 为0 时，sign( )=0。 当场地南北向存在坡度时，如图1-2 所示。光伏方阵前后排的间距D 可由公式（1-7）计算得到。 图1 -2 有坡度时方阵前后排间距计算示意图 )(1)(''tgtgDHD (1 -7 ) 式中，  为南北向坡度，南低北高时为正，南高北低时为负； D’为方阵在南北向的投影长度；  为当地的影子倍率； H’为方阵前后端的高差 看到这里，读者有没有被公式吓倒？没关系了，我已经将上述公式编制成excel 程序，将在系列文章（二）中提供大家下载。  手把手教您学会山区型光伏电站布置（二） 《手把手教您学会山区型光伏电站布置》系列文章（一）介绍了仅南北向有坡度时的光伏方阵布置，今天我们介绍仅东西向有很小坡度时的光伏方阵布置。 ...
