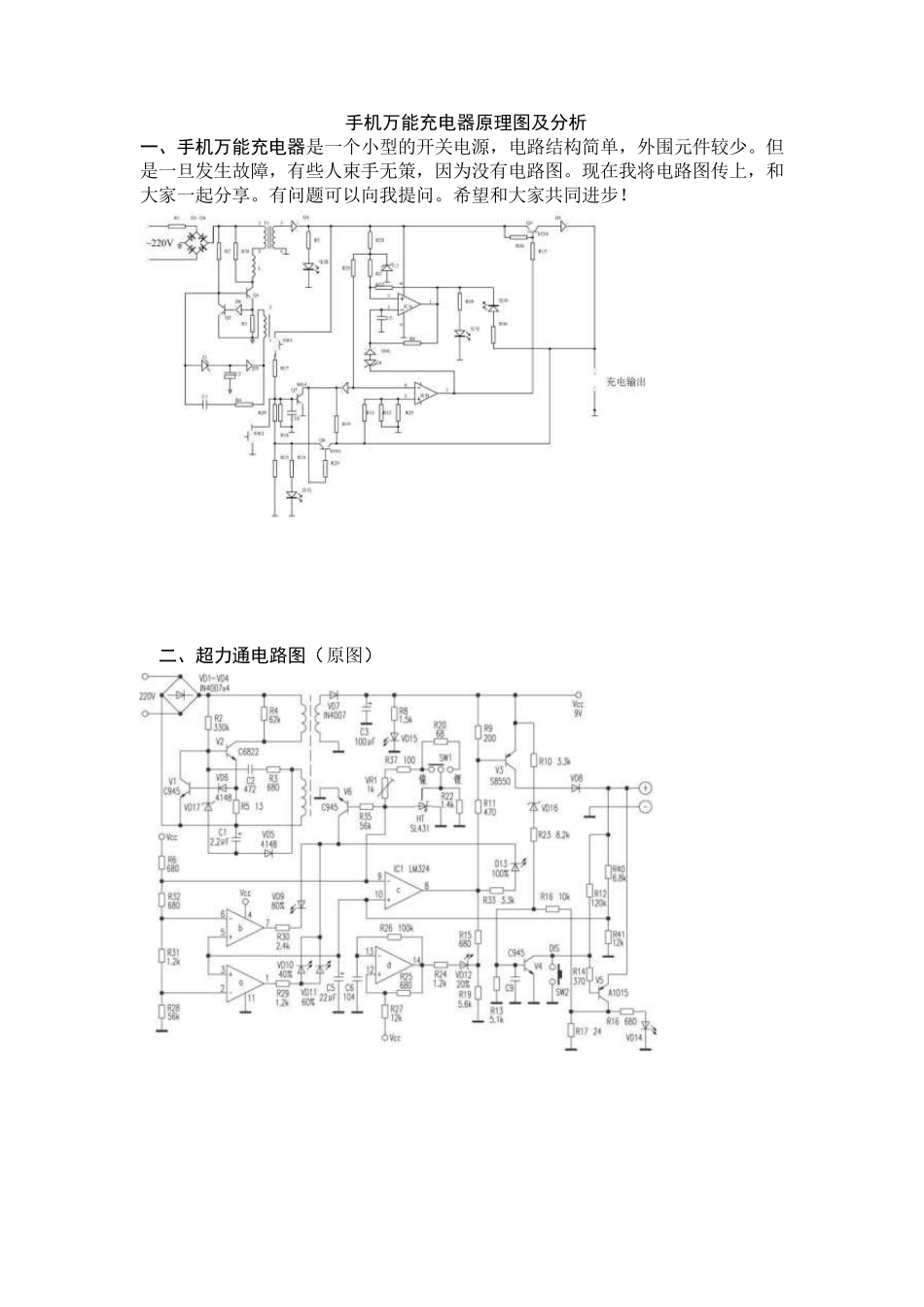

手机万能充电器原理图及分析 一、手机万能充电器是一个小型的开关电源，电路结构简单，外围元件较少
但是一旦发生故障，有些人束手无策，因为没有电路图
现在我将电路图传上，和大家一起分享
有问题可以向我提问
希望和大家共同进步

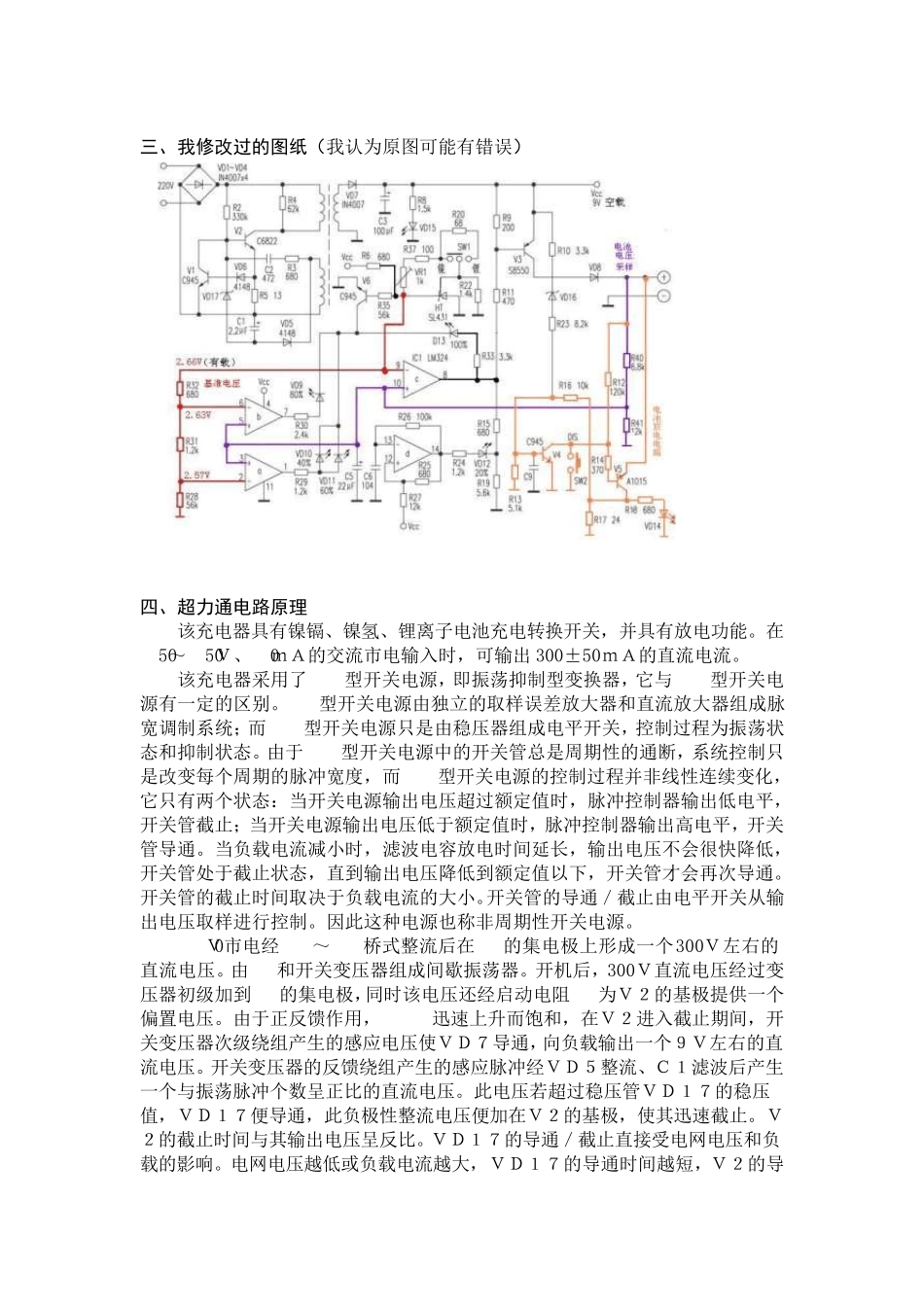

二、超力通电路图（原图） 三、我修改过的图纸（我认为原图可能有错误） 四、超力通电路原理 该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流
该充电器采用了 RCC型开关电源，即振荡抑制型变换器，它与 PWM型开关电源有一定的区别
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而 RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态
由于 PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而 RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通
开关管的截止时间取决于负载电流的大小
开关管的导通／截止由电平开关从输出电压取样进行控制
因此这种电源也称非周期性开关电源
220Ｖ市电经 VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压
由 V2和开关变压器组成间歇振荡器
开机后，300Ｖ直流电压经过变压器初级加到 V2的集电极，同时该电压还经启动电阻 R2为Ｖ２的基极提供一个偏置电压

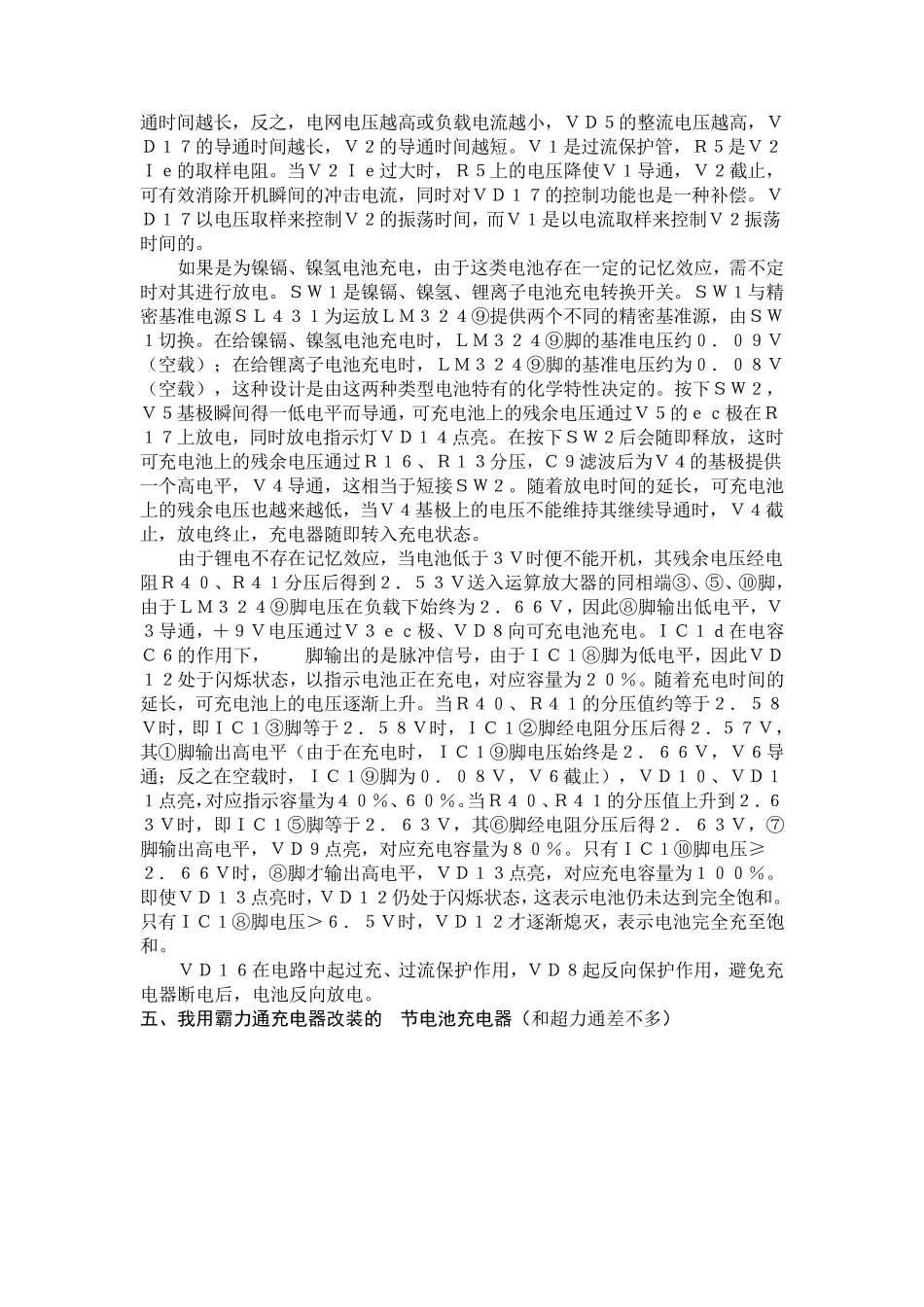

由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９
