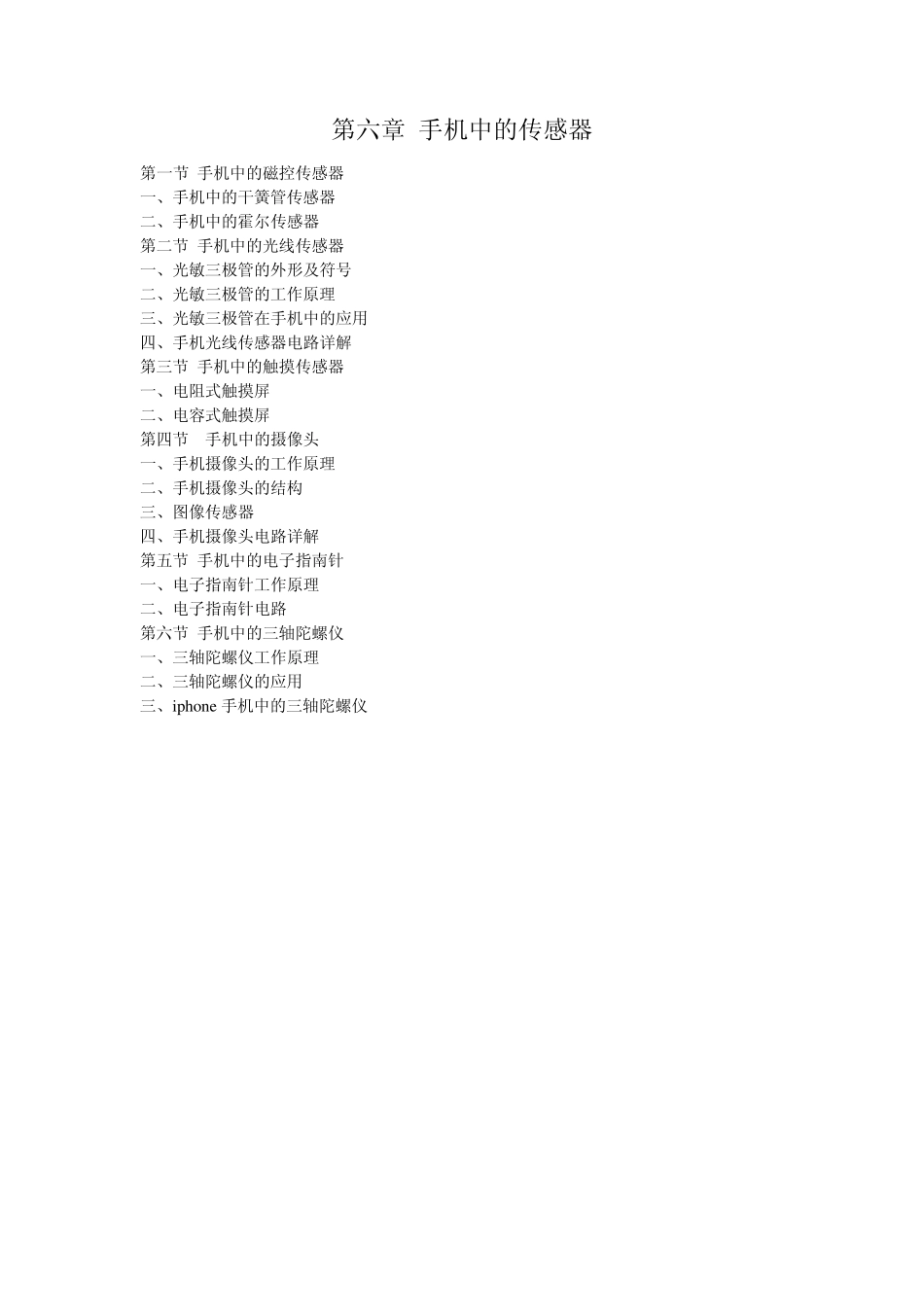

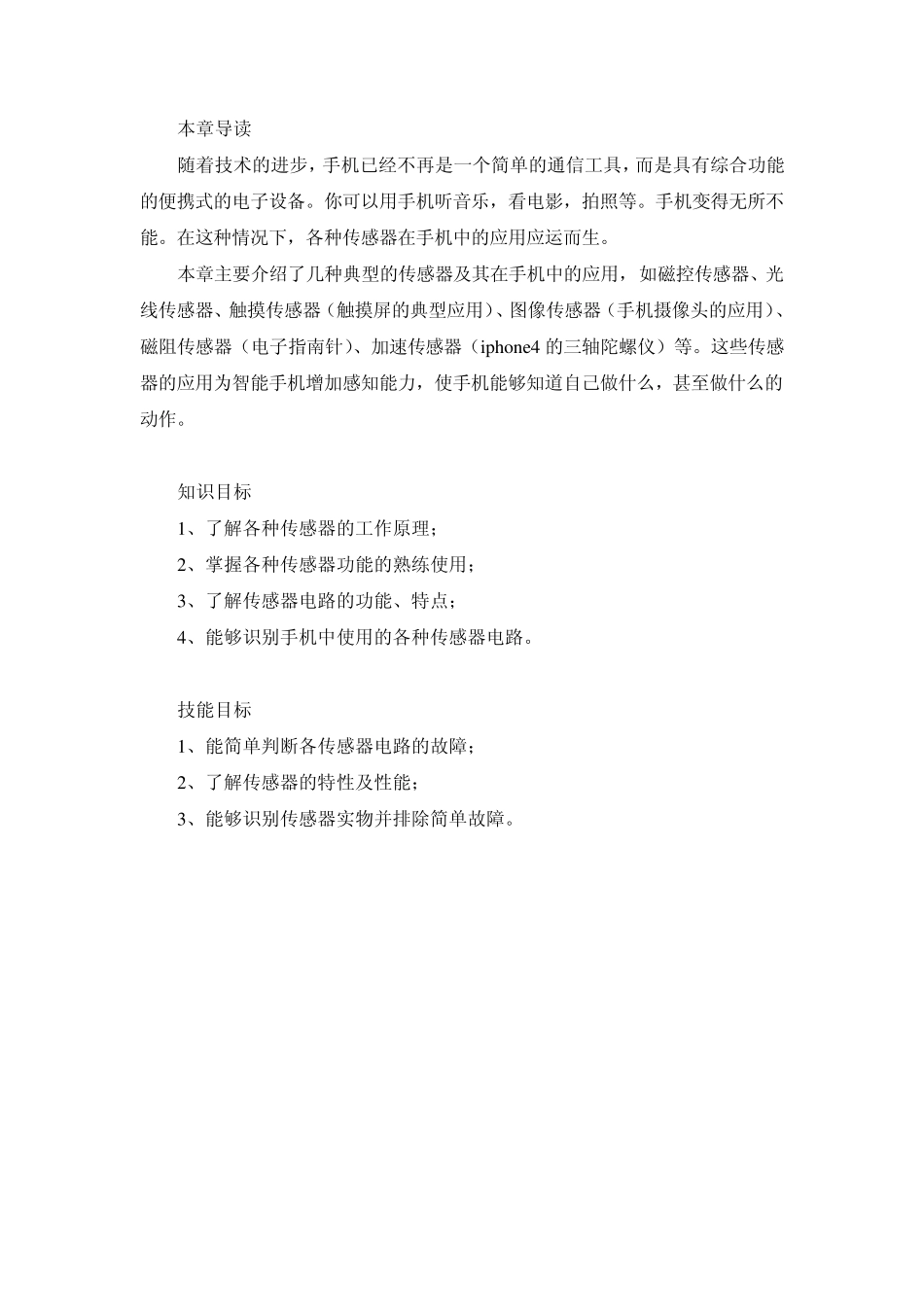

第六章 手机中的传感器 第一节 手机中的磁控传感器 一、手机中的干簧管传感器 二、手机中的霍尔传感器 第二节 手机中的光线传感器 一、光敏三极管的外形及符号 二、光敏三极管的工作原理 三、光敏三极管在手机中的应用 四、手机光线传感器电路详解 第三节 手机中的触摸传感器 一、电阻式触摸屏 二、电容式触摸屏 第四节 手机中的摄像头 一、手机摄像头的工作原理 二、手机摄像头的结构 三、图像传感器 四、手机摄像头电路详解 第五节 手机中的电子指南针 一、电子指南针工作原理 二、电子指南针电路 第六节 手机中的三轴陀螺仪 一、三轴陀螺仪工作原理 二、三轴陀螺仪的应用 三、ip ho n e 手机中的三轴陀螺仪 本章导读 随着技术的进步，手机已经不再是一个简单的通信工具，而是具有综合功能的便携式的电子设备。你可以用手机听音乐，看电影，拍照等。手机变得无所不能。在这种情况下，各种传感器在手机中的应用应运而生。 本章主要介绍了几种典型的传感器及其在手机中的应用，如磁控传感器、光线传感器、触摸传感器（触摸屏的典型应用）、图像传感器（手机摄像头的应用）、磁阻传感器（电子指南针）、加速传感器（ip ho n e4 的三轴陀螺仪）等。这些传感器的应用为智能手机增加感知能力，使手机能够知道自己做什么，甚至做什么的动作。 知识目标 1、了解各种传感器的工作原理； 2、掌握各种传感器功能的熟练使用； 3、了解传感器电路的功能、特点； 4、能够识别手机中使用的各种传感器电路。 技能目标 1、能简单判断各传感器电路的故障； 2、了解传感器的特性及性能； 3、能够识别传感器实物并排除简单故障。 第一节 手机中的磁控传感器 在手机中磁控传感器主要包括干簧管和霍尔元件，干簧管和霍尔元件都是通过磁信号来控制线路通断的传感器，主要用在翻盖、滑盖手机的控制电路中。由于干簧管易碎等原因，现在手机中很少见到干簧管传感器了，使用最多的是霍尔传感器（也叫霍尔元件）。 一、手机中的干簧管传感器 由于干簧管传感器主要应用于老式的手机中，在新型手机中已经很少采用了，所以只对干簧管传感器进行简单介绍。 1 、干簧管传感器的外形特征 干簧管传感器就是一个密闭的玻璃管内有两个簧片，干簧管传感器分为常开型和常闭型，下图是干簧管传感器的常见外形。 干簧管传感器的常见外形 2 、干簧管传感器的工作原理 干簧管传感器是利用磁场信号来控制的一种线路开关器件。...
