手机电路图中的常用元器件符号

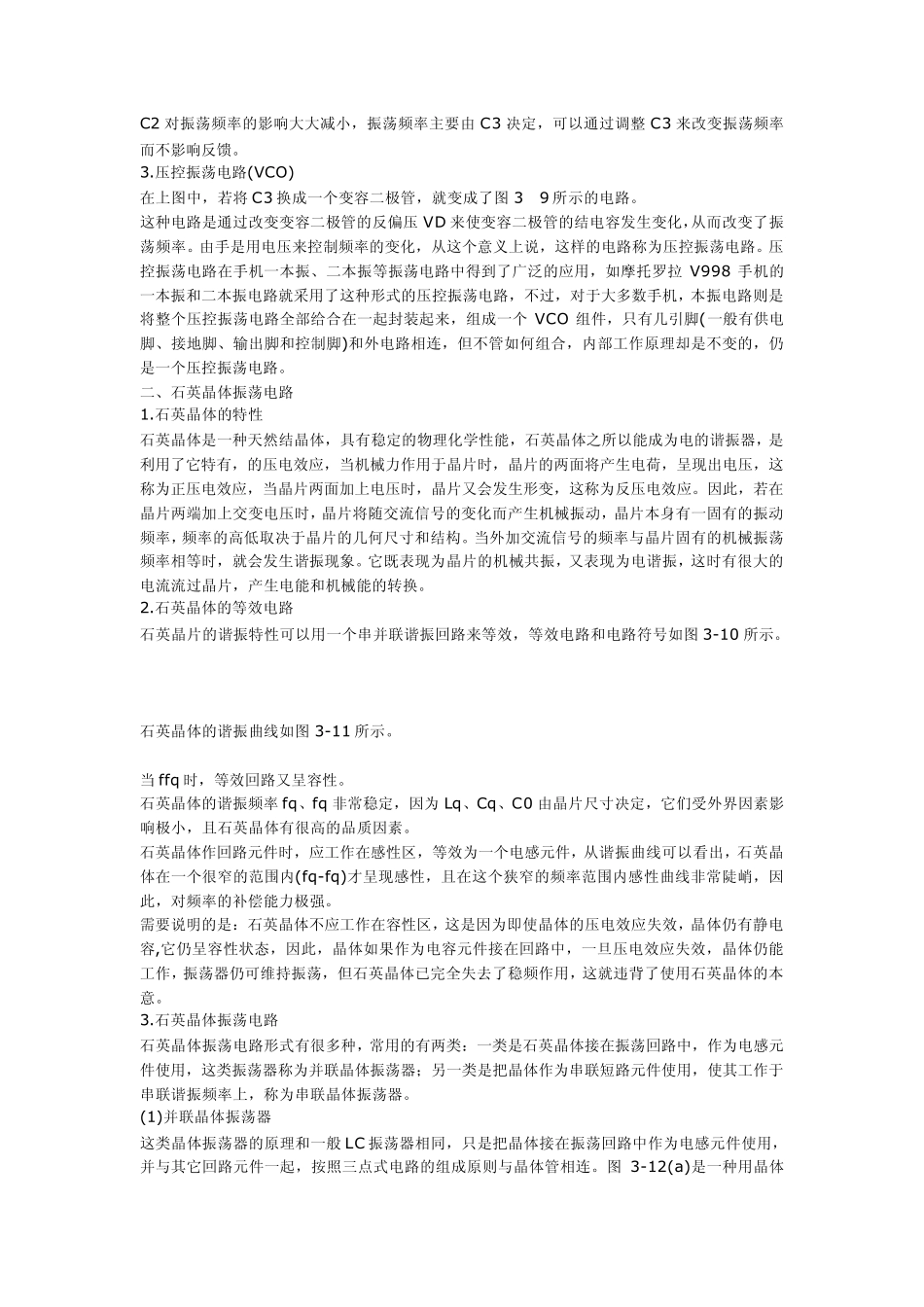

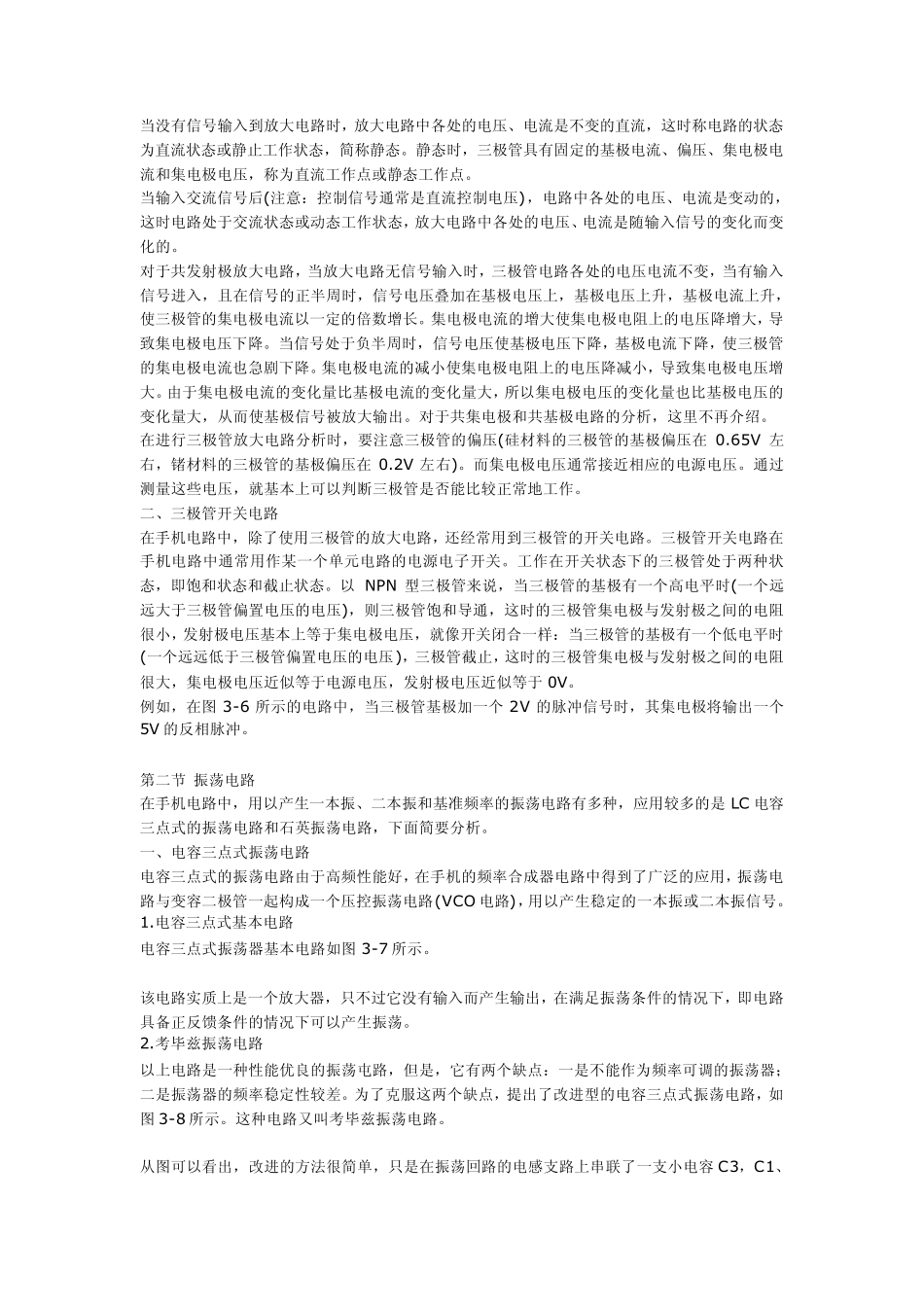

手机电路图中的常用元器件符号 手机电路图中的常用元器件符号 在无线电电路图中，各种电子元器件都有它们特定的表示方式，即元器件电路符号，认识这些元器件电路 符号对日常看图和维修具有十分重要的意义。表2-3 给出了手机电路中常见的一些元器件的图形符号。三章：手机基本电子线路 本章精要介绍了手机常用的一些基本概念和基本电子线路，掌握这些知识，是分析手机各功能电路和整机电路的基础，因此，本章是一名合格手机维修人员必备的基础知识。 第一节 三极管放大和开关电路 在手机中，较多地采用了三极管放大和开关电路，下面作一简要分析。 一、三极管放大电路 1.放大电路的基本形式 放大器是一种三端电路，其中必有一个端是输入和输出的共同“地”端，如果这个共“地”端接于发射极的，称为共射电路，接于集电极的，称为共集电路，接于基极的，称为共基电路。三种放大电路的基本电路见图3-1、3-2、3-3 所示。 这三种放大器主要性能见下表所示。 2.三极管放大电路的偏置电路 (1)分压式偏置电路 图3-4 分压式偏置电路。 电源通过电阻 R 丑、R2 分压，给三极管V1 的发射极提供合适的正向偏置，又给基极提供一个合适的基极电流。基极回路电阻既和电源配合，使电路有合适的基极电流，又保证在输入信号作用下，基极电流能作相应的变化。若基极分压电阻 R1=0，则基极电压恒定等于电源电压，基极电流就不会发生变化，电路就没有放大作用。R 丑与 R2 构成一个固定的分压电路，达到稳定放大器工作点的作用。在电路中，Rl被称为上偏置电阻，R2 被称为下偏置电阻。 电源通过集电极电阻 R3 给集电极加上反向偏压，使三极管工作在放大区(只有当三极管的集电极处于反向偏置，发射极处于正向偏置，三极管才能工作在放大区)，同时电源也给输出信号提供能量。集电极电阻R3 的作用是把放大了的集电极电流的变化转化为集电极电压的变化，然后输出(实际上就是把三极管的电流放大转化为电压放大，从而使三极管放大电路具有电压放大能力)。若集电极电阻 R3=0，则输出电压恒定等于电源电压，电路失去电压放大作用。 电容 C1 和C3 分别为输入与输出隔直电容，又称耦合电容。C1、C3 使放大器与前后级电路互不影响，同时又起交流耦合作用，让交流信号顺利通过。为避免交流信号电压在发射极电阻 R4上产生压降，造成放大电路电压放大倍数下降，常在R4 的两端并联一个电容(C2)。只要C2 的容量足够大，对交流分量就可视作短路。C2...
