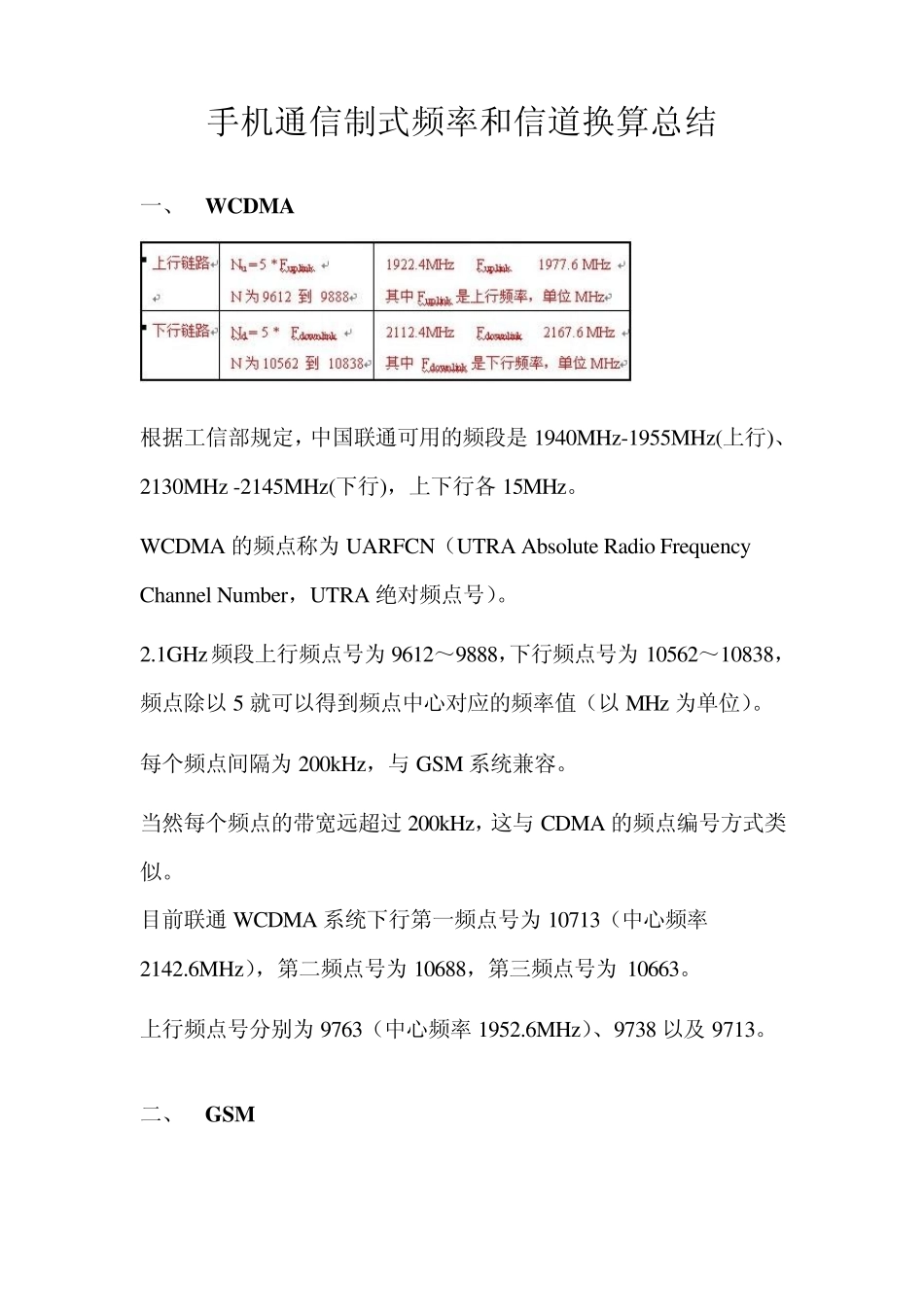

手机通信制式频率和信道换算总结 一、 W CDMA 根据工信部规定,中国联通可用的频段是 1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行),上下行各 15MHz。 WCDMA 的频点称为 UARFCN(UTRA Absolute Radio Frequency Channel Number,UTRA 绝对频点号)。 2.1GHz频段上行频点号为 9612~9888,下行频点号为 10562~10838,频点除以 5 就可以得到频点中心对应的频率值(以 MHz 为单位)。 每个频点间隔为 200kHz,与 GSM 系统兼容。 当然每个频点的带宽远超过 200kHz,这与 CDMA 的频点编号方式类似。 目前联通WCDMA 系统下行第一频点号为 10713(中心频率2142.6MHz),第二频点号为 10688,第三频点号为 10663。 上行频点号分别为 9763(中心频率1952.6MHz)、9738 以及 9713。 二、 GSM GSM 多址方式:TDMA(时分多址) GSM 双工方式:FDD(频分双工) GSM 占用带宽:上下行各25MHz(上下行共用以FDD 方式工作) GSM 上下行频率隔离:45MHz GSM 信道间隔:200KHz 移动占用带宽:上下行各19 MHz 上行:890MHz ~909MHz 下行:935MHz ~954MHz (1 ~ 95) 联通用带宽:上下行各6 MHz 上行:909MHz ~915MHz 下行:954MHz ~960MHz (95 ~ 124) GSM 一般换算公式: 45MHz 19MHz 6MHz 19MHz 6MHz 移动 联通 移动 联通 890MHz 909MHz 915MHz 935MHz 960MHz 954MHz 25MHz 信道→频率:上行:890+CH×0.2=F上行(MHz) 下行:935+CH×0.2=F下行(MHz) 频率→信道:上行:(F上行-890)×5= CH 下行:(F下行-935)×5= CH GSM 工程算法: 低端信道号(即移动较低频率点信道号)的算法:可采用一般换算公式 高端信道号(即联通或移动较较高频率点信道号)算法: 频率→信道:下行:(F下行-954)×5+95= CH 上行:(F上行-909)×5+95= CH 信道→频率:下行:[(CH - 95)×0.2]+954=F下行 上行:F下行 –45= F上行 注:GSM 中95 频点为保护频点,无委规定联通、移动均不能占用,因此该频点内信号较为干净如做模拟测试可考虑采用该频点。 三、DCS信道与频率的换算 DCS 双工方式:FDD(频分双工) 联通 移动 1710MHz 联通 移动 10MHz 35MHz 10MHz 95MHz 10MHz 35MHz 10MHz 1720MHz 1745MHz 1755MHz 1805MHz 1815MHz 1840MHz 1850MHz 电信 1900MHz DCS 占用带宽:上下行各20MHz(上下行共用以FDD 方式工作) DCS...
