扩频通信实验报告

扩频通信实验报告_第1页
1/12

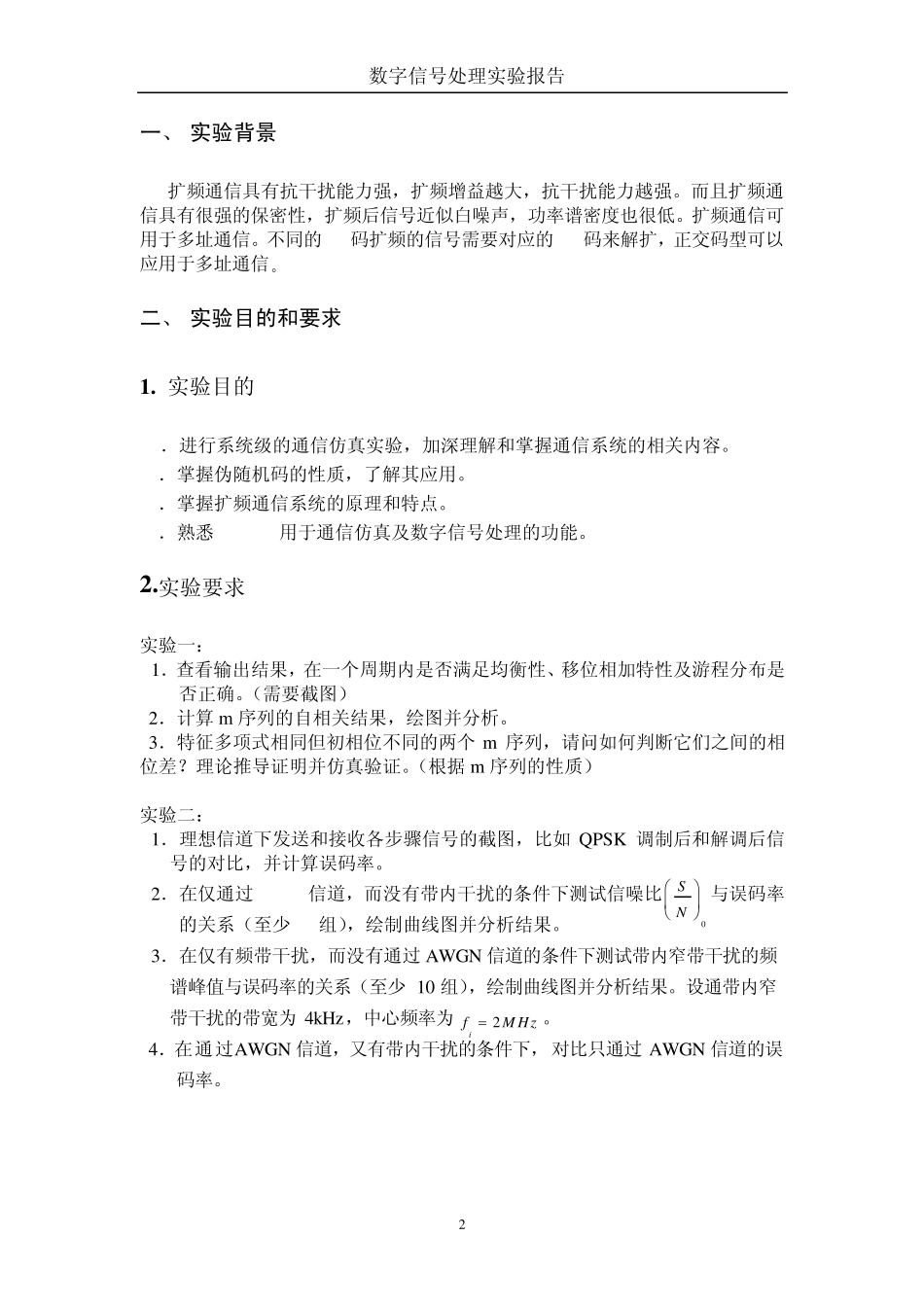

扩频通信实验报告_第2页
2/12

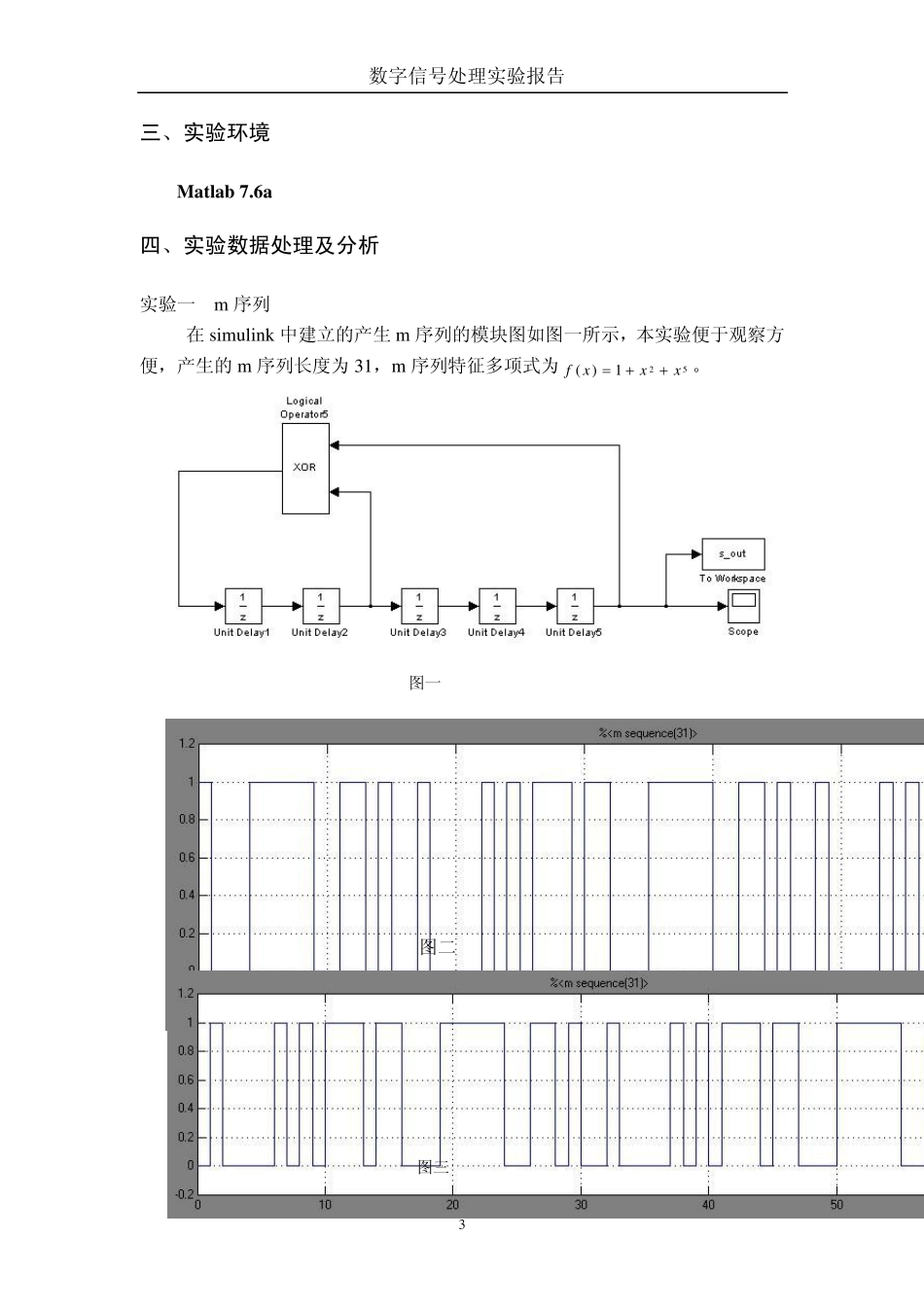

扩频通信实验报告_第3页
3/12
数字信号处理实验报告 1 扩频通信系统仿真报告 实验项目名称 扩频通信系统仿真 实验学生班级 实验学生姓名 实验时间 2 0 0 9 年1 2 月 实验地点 实验成绩评定 指导教师签字 数字信号处理实验报告 2 一、 实验背景 扩频通信具有抗干扰能力强,扩频增益越大,抗干扰能力越强。而且扩频通信具有很强的保密性,扩频后信号近似白噪声,功率谱密度也很低。扩频通信可用于多址通信。不同的PN码扩频的信号需要对应的PN码来解扩,正交码型可以应用于多址通信。 二、 实验目的和要求 1 . 实验目的 1.进行系统级的通信仿真实验,加深理解和掌握通信系统的相关内容。 2.掌握伪随机码的性质,了解其应用。 3.掌握扩频通信系统的原理和特点。 4.熟悉Matlab用于通信仿真及数字信号处理的功能。 2 .实验要求 实验一: 1.查看输出结果,在一个周期内是否满足均衡性、移位相加特性及游程分布是否正确。(需要截图) 2.计算 m 序列的自相关结果,绘图并分析。 3.特征多项式相同但初相位不同的两个m 序列,请问如何判断它们之间的相位差?理论推导证明并仿真验证。(根据 m 序列的性质) 实验二: 1.理想信道下发送和接收各步骤信号的截图,比如 QPSK 调制后和解调后信号的对比,并计算误码率。 2.在仅通过 AWGN信道,而没有带内干扰的条件下测试信噪比0SN与误码率的关系(至少 10组),绘制曲线图并分析结果。 3.在仅有频带干扰,而没有通过 AWGN 信道的条件下测试带内窄带干扰的频谱峰值与误码率的关系(至少 10 组),绘制曲线图并分析结果。设通带内窄带干扰的带宽为 4kHz,中心频率为2ifM Hz。 4.在通过AWGN 信道,又有带内干扰的条件下,对比只通过 AWGN 信道的误码率。 数字信号处理实验报告 3 三、实验环境 Matlab 7.6a 四、实验数据处理及分析 实验一 m 序列 在simulink 中建立的产生m 序列的模块图如图一所示,本实验便于观察方便,产生的m 序列长度为31,m 序列特征多项式为25( )1fxxx。 图一 图二 图三 数字信号处理实验报告 4 图二是m 序列的仿真波形,我们可以看出m 序列的周期为31。 1. 一个周期内有 16 个 1,15 个 0,满足均衡性。 2. 一个周期内长度为1 的游程有 10 个(6 个 1,4 个 0),长度为2 的游程有 3 个,长度为3 的游程有 2 个,长度为4 的游程有 1 个,长度为5 的游程有 1 个。 3. 图...
