内燃机课程设计6200柴油机曲轴设计动力计算

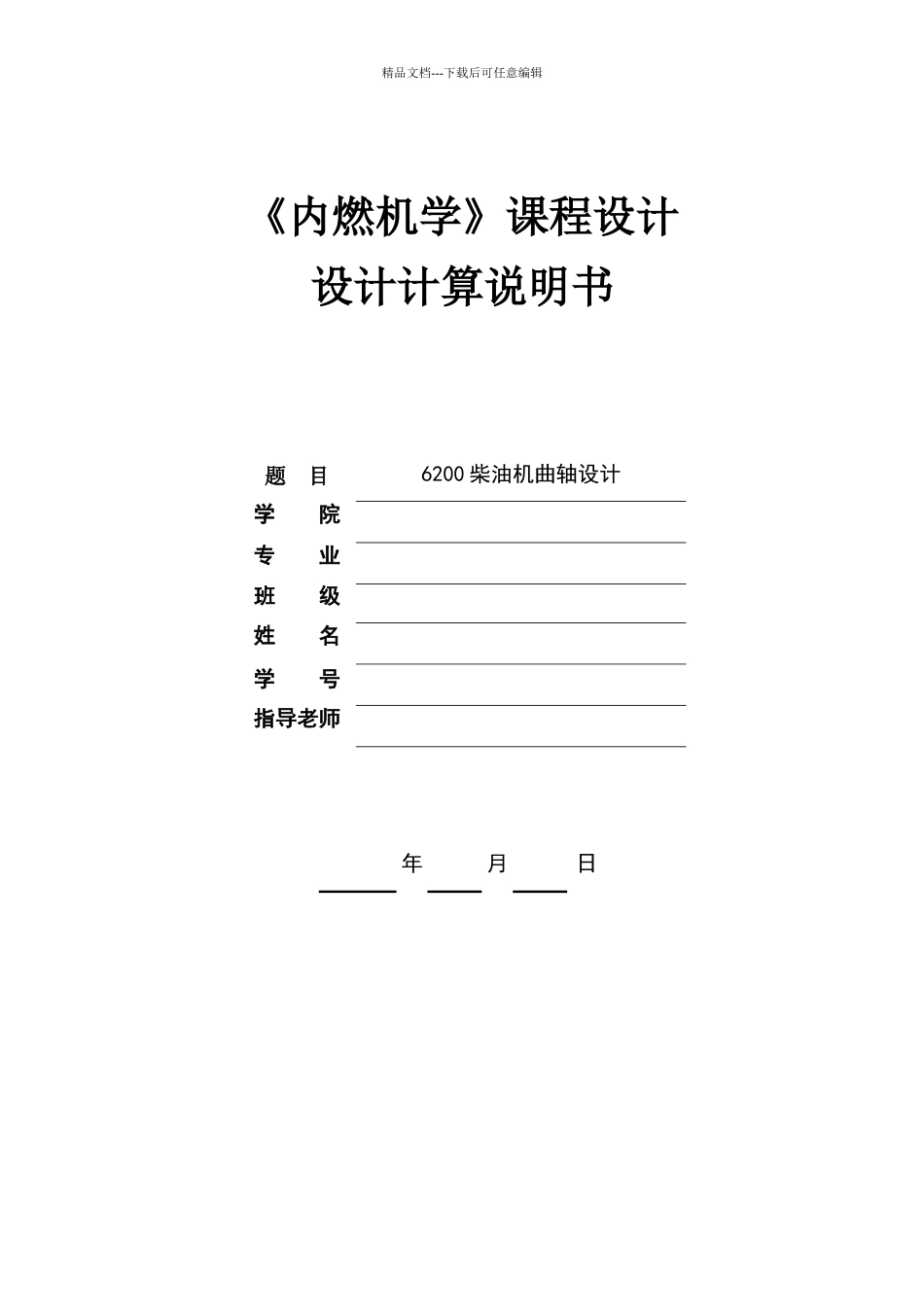

精品文档---下载后可任意编辑《内燃机学》课程设计设计计算说明书题 目6200 柴油机曲轴设计学 院专 业班 级姓 名学 号指导老师年月日精品文档---下载后可任意编辑目录1 动力计算............................................................1初始条件......................................................1曲柄连杆机构运动质量的确定....................................2 P-φ 示功图的求取............................................2往复惯性力 Pj（α）计算........................................3总作用力 P（α）计算..........................................3活塞侧推力 PH（α）计算........................................4连杆力 PC（α）计算............................................4法向力 PN（α）计算............................................5切向力 PT（α）计算............................................6总切向力计算.........................................7曲柄销负荷 RB（α）计算........................................8准确性校核....................................................92 曲轴设计计算.......................................................10曲轴各部尺寸比例.............................................10曲轴船规验算.................................................11精品文档---下载后可任意编辑1 动力计算初始条件 母型机参数： 四冲程六缸、废气涡轮增压、不可逆式、直接喷射、压缩空气启动。 D=200mm S=270mm n=600r/min Ne=440kW 增压压力 Pk=,压缩比 ε=，机械效率 ηm=,压缩复热指数 n1=,膨胀复热指数 n2=，Z 点利用系数 ξz=，燃烧过量空气系数 α=，中冷器出水温度 t=250 ,原机配气定时： 进气门开——上死点前 60 度进气门关——下死点后 40 度排气门开——下死点前 40 度排气门关——上死点后 60 度行程失效系数可取约。连杆长 L=540mm，质量为，活塞组质量 m=，连杆组质量分配比，单位曲柄不平衡质量 m=。曲柄连杆机构运动质量的确定将摆动的连杆用双质量系代替，一部分质量等价到做往复运动的活塞组中，另一部质量等价到做回转运动的曲柄组中，从而可以求出往复质量和连杆组算到大端的质量。由于连杆尺寸并未确定，先根据母型机的连杆质量分配比。 上式中，M 表示活塞组质量，为连杆...
