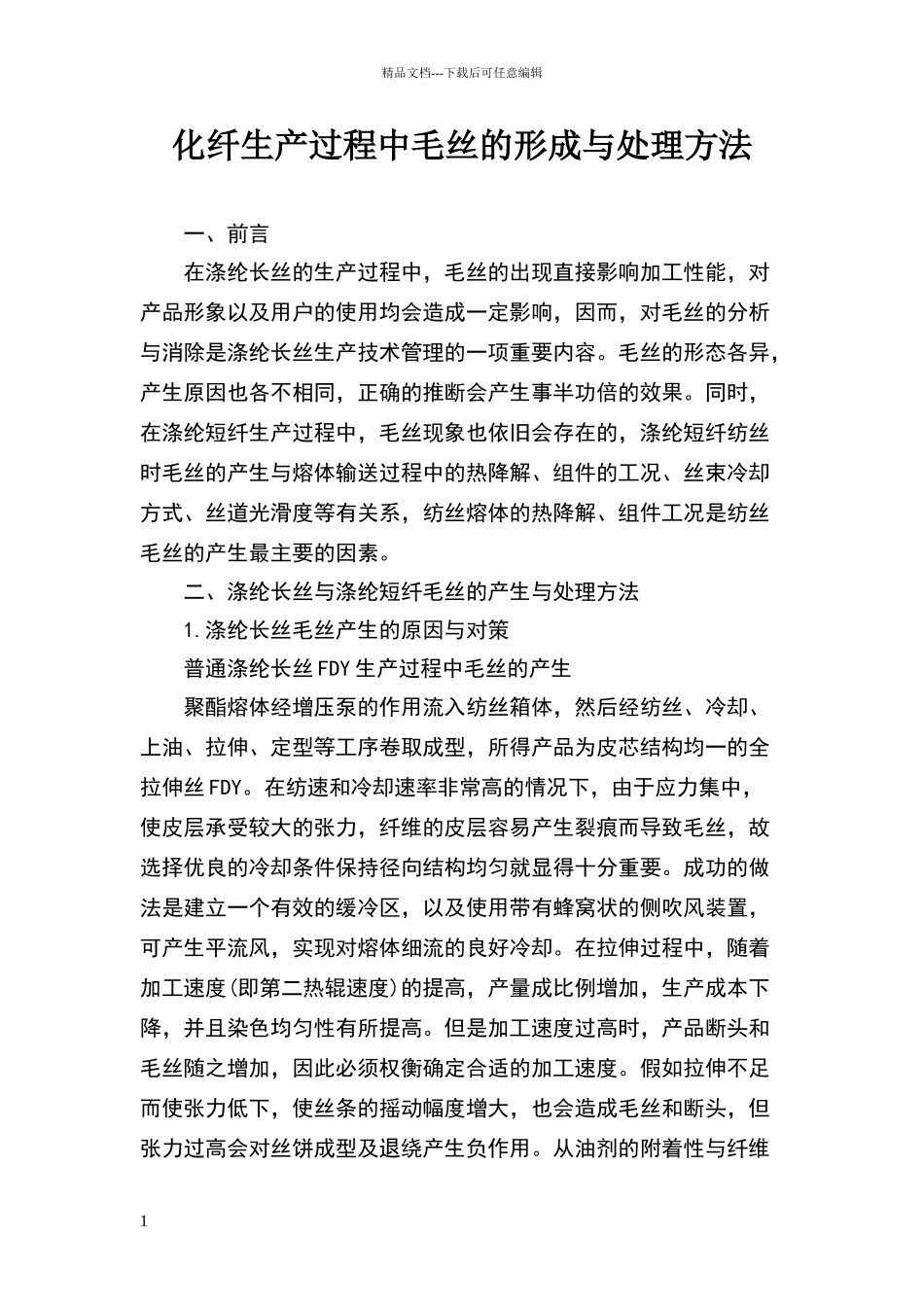

精品文档---下载后可任意编辑化纤生产过程中毛丝的形成与处理方法 一、前言 在涤纶长丝的生产过程中，毛丝的出现直接影响加工性能，对产品形象以及用户的使用均会造成一定影响，因而，对毛丝的分析与消除是涤纶长丝生产技术管理的一项重要内容。毛丝的形态各异，产生原因也各不相同，正确的推断会产生事半功倍的效果。同时，在涤纶短纤生产过程中，毛丝现象也依旧会存在的，涤纶短纤纺丝时毛丝的产生与熔体输送过程中的热降解、组件的工况、丝束冷却方式、丝道光滑度等有关系，纺丝熔体的热降解、组件工况是纺丝毛丝的产生最主要的因素。 二、涤纶长丝与涤纶短纤毛丝的产生与处理方法 1.涤纶长丝毛丝产生的原因与对策 普通涤纶长丝 FDY 生产过程中毛丝的产生 聚酯熔体经增压泵的作用流入纺丝箱体，然后经纺丝、冷却、上油、拉伸、定型等工序卷取成型，所得产品为皮芯结构均一的全拉伸丝 FDY。在纺速和冷却速率非常高的情况下，由于应力集中，使皮层承受较大的张力，纤维的皮层容易产生裂痕而导致毛丝，故选择优良的冷却条件保持径向结构均匀就显得十分重要。成功的做法是建立一个有效的缓冷区，以及使用带有蜂窝状的侧吹风装置，可产生平流风，实现对熔体细流的良好冷却。在拉伸过程中，随着加工速度(即第二热辊速度)的提高，产量成比例增加，生产成本下降，并且染色均匀性有所提高。但是加工速度过高时，产品断头和毛丝随之增加，因此必须权衡确定合适的加工速度。假如拉伸不足而使张力低下，使丝条的摇动幅度增大，也会造成毛丝和断头，但张力过高会对丝饼成型及退绕产生负作用。从油剂的附着性与纤维1精品文档---下载后可任意编辑起毛的关系来讲，维持较高的油剂乳液的浓度及丝质含油率，可使得纤维的毛丝减少，但也要防止油剂浓度过高而导致油剂渗透性下降而使得丝质降低。FDY 上油方式可选择油嘴上油和油轮上油。采纳油嘴上油可有效降低纺丝张力，但上油的均匀性不好，导致丝条在拉伸过程中张力波动大，产品染斑多。采纳油轮上油，虽然上油均匀、染色均匀性好，但纺丝张力大，从而使毛丝和断头率增加，使消耗增加，满卷率下降。为此，可采纳油轮上油，并且通过调整油轮转速和丝条与油轮包角的大小来有效地降低纺丝张力，减少毛丝和断头的出现。 异形涤纶长丝 FDY 生产过程中毛丝的产生 实践中常常发现异形涤纶长丝生产过程中毛丝和断头现象比较普遍，其中喷丝板的设计是制造异形纤维的关键部件。采纳哑铃形孔形的喷丝板可有效减...
