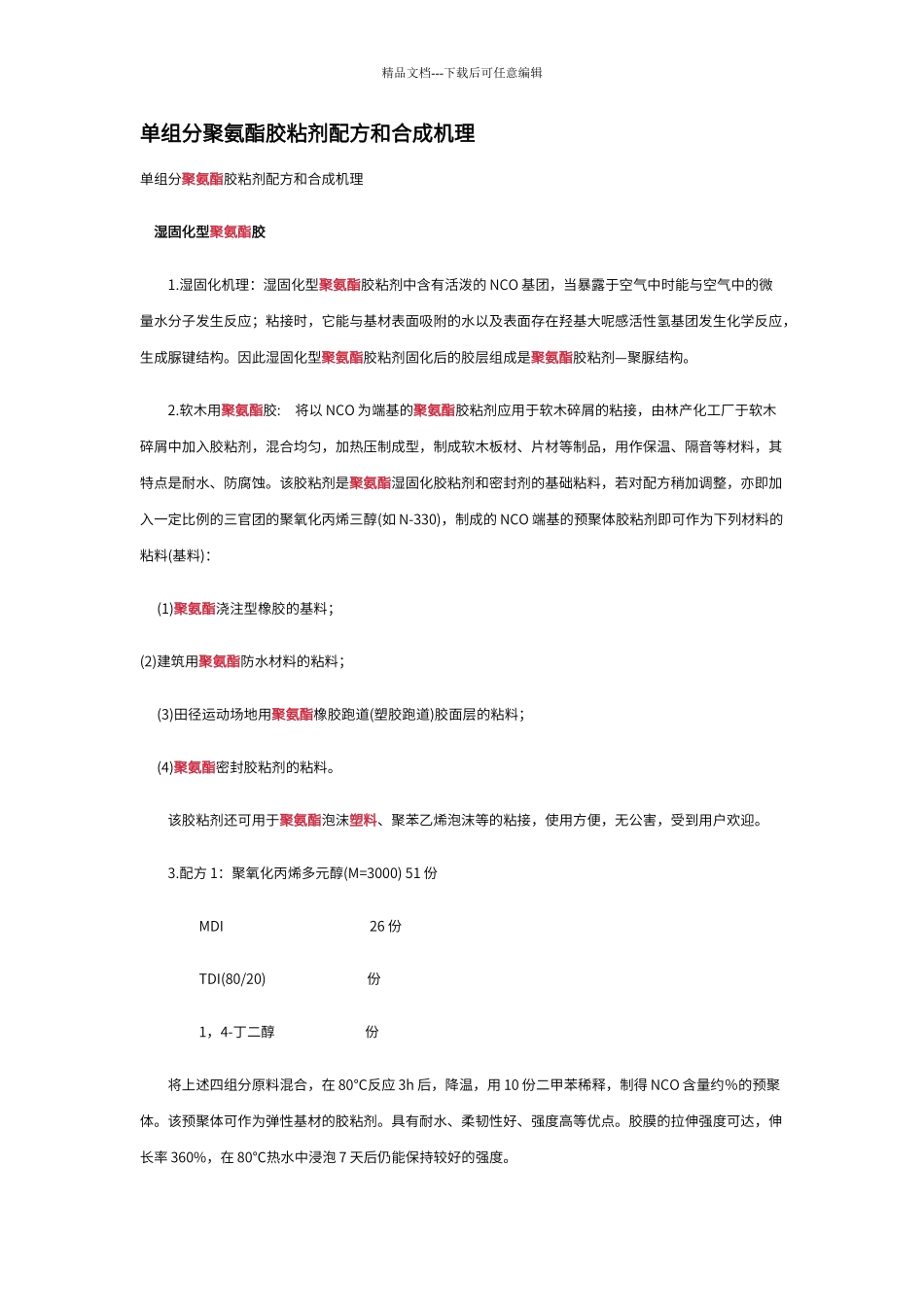

单组分聚氨酯胶粘剂配方和合成机理VIP专享

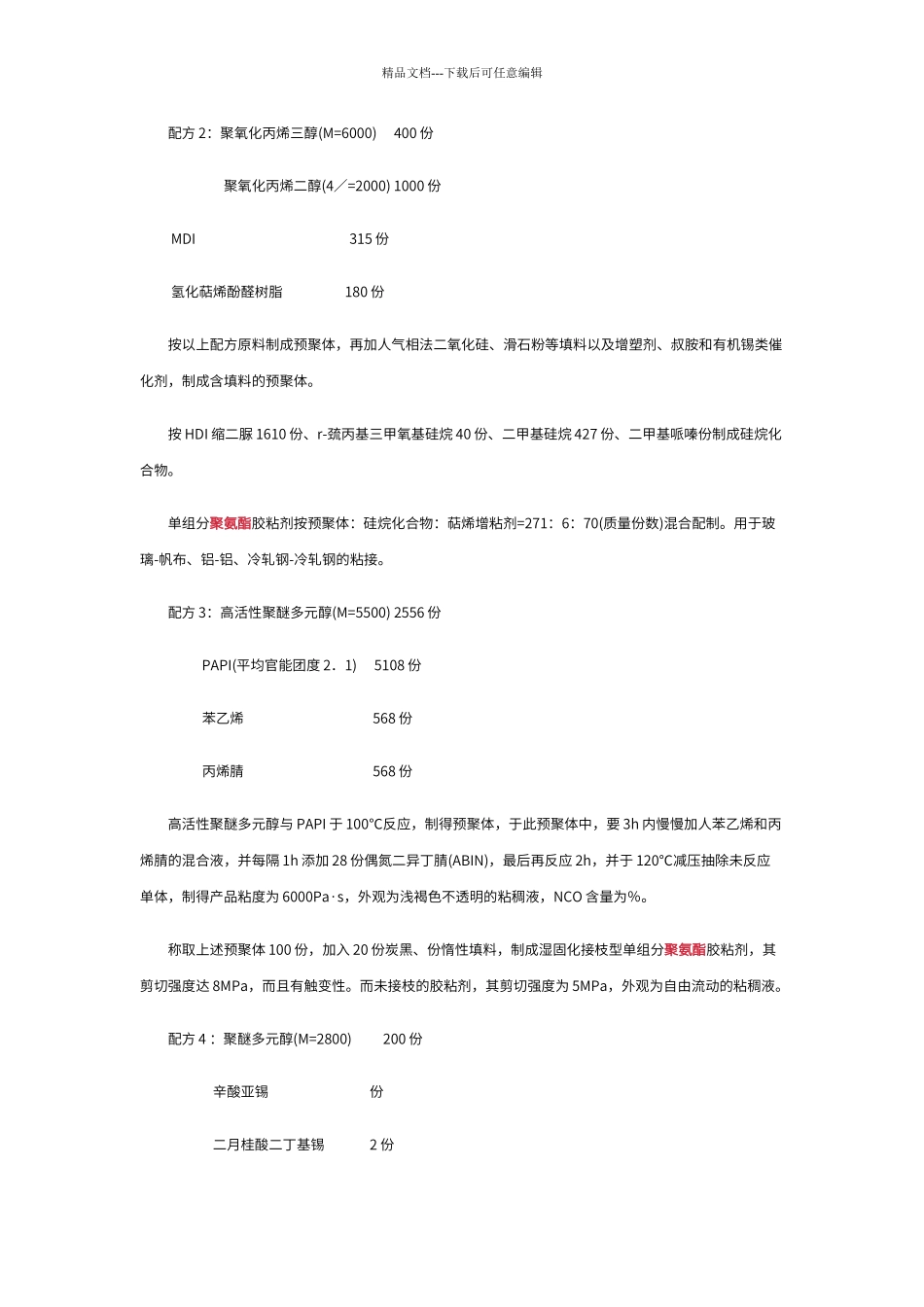

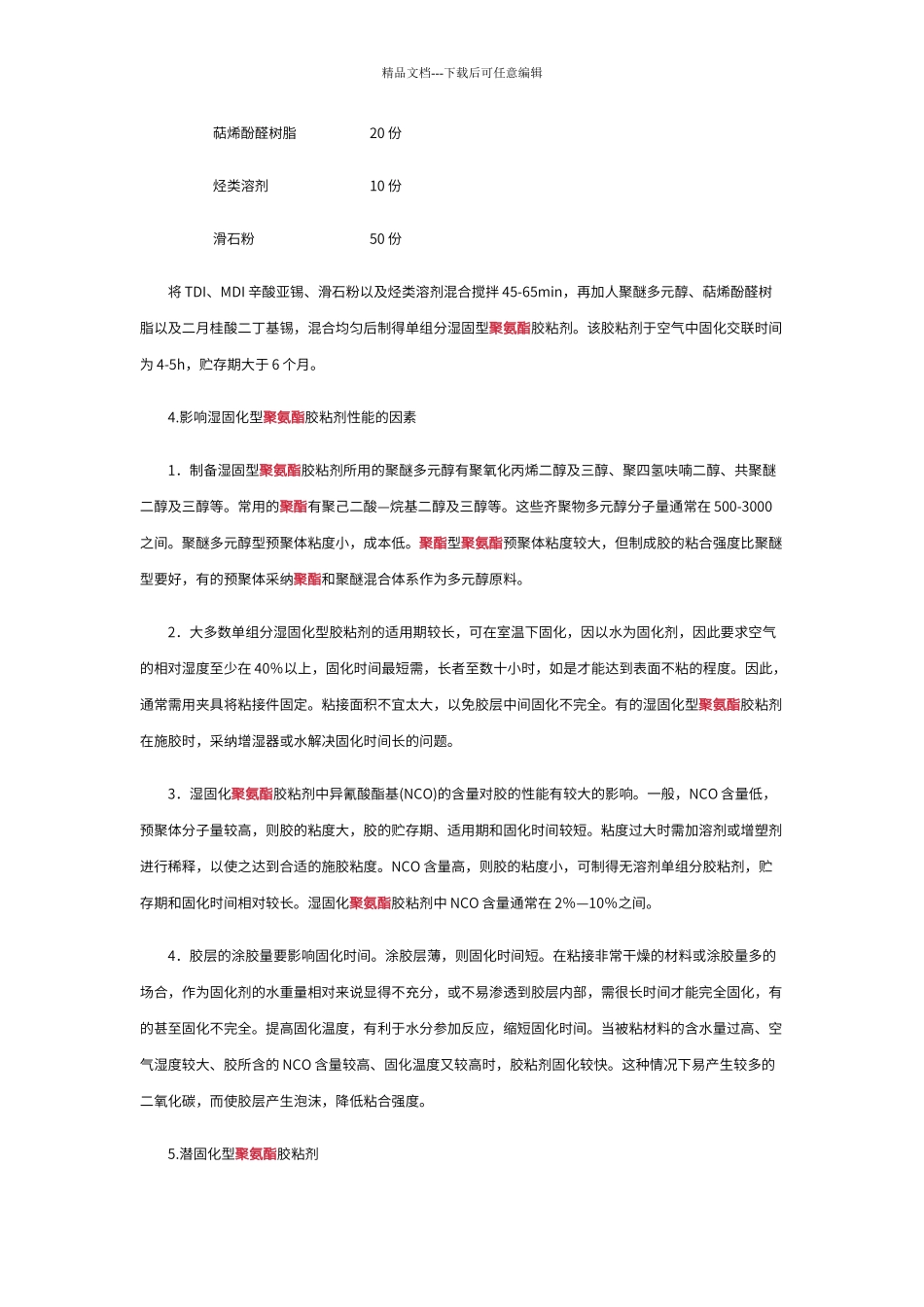

精品文档---下载后可任意编辑单组分聚氨酯胶粘剂配方和合成机理单组分聚氨酯胶粘剂配方和合成机理 湿固化型聚氨酯胶 1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的 NCO 基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶: 将以 NCO 为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如 N-330)，制成的 NCO 端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料；(2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方 1：聚氧化丙烯多元醇(M=3000) 51 份 MDI 26 份 TDI(80/20) 份 1，4-丁二醇 份 将上述四组分原料混合，在 80℃反应 3h 后，降温，用 10 份二甲苯稀释，制得 NCO 含量约％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达，伸长率 360%，在 80℃热水中浸泡 7 天后仍能保持较好的强度。精品文档---下载后可任意编辑 配方 2：聚氧化丙烯三醇(M=6000) 400 份 聚氧化丙烯二醇(4／=2000) 1000 份 MDI 315 份 氢化萜烯酚醛树脂 180 份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按 HDI 缩二脲 1610 份、r-巯丙基三甲氧基硅烷 40 份、二甲基硅烷 427 份、二甲基哌嗪份制成硅烷化合物。 单组分聚氨酯胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方 3：高活性聚醚多元醇(M=5500) 2556 份 PAPI(平均官能团度 2．1) 5108 份 苯乙烯 568 份 丙烯腈 568 份 高活性聚醚多元醇与 PAPI 于 100℃反应，制得预聚体...
