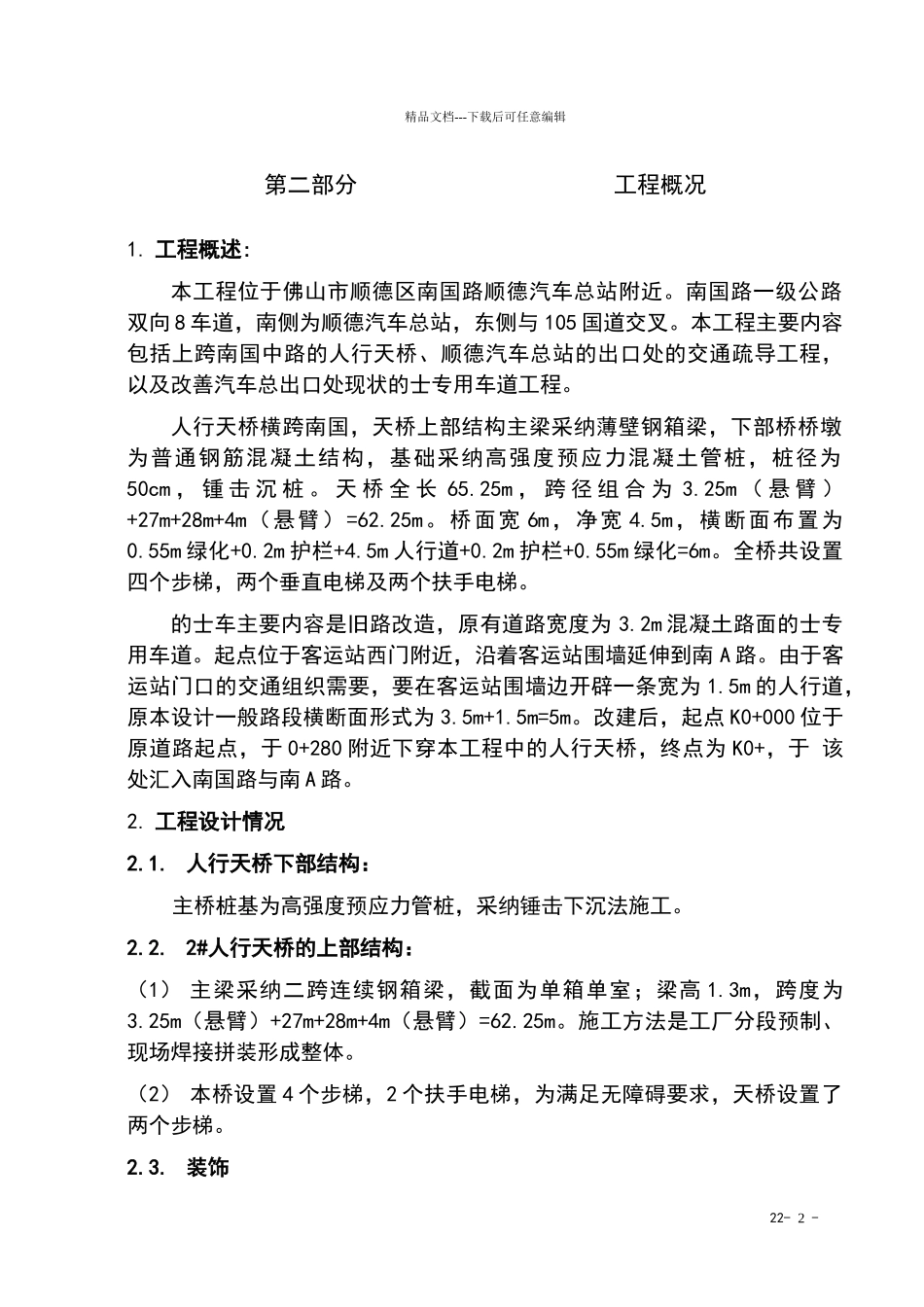

南国路人行天桥施工组织设计1_第2页
2/54

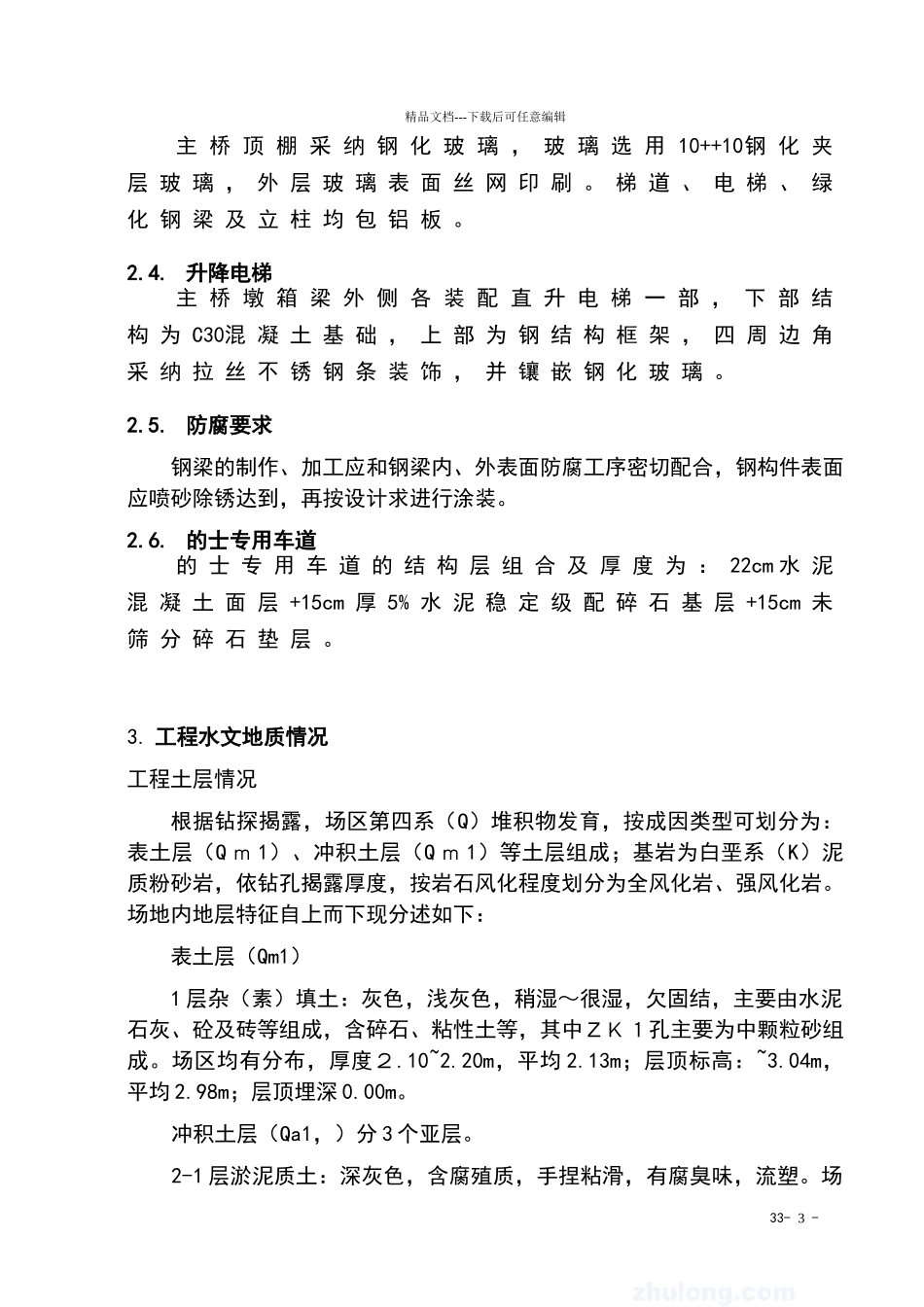

南国路人行天桥施工组织设计1_第3页
3/54
精品文档---下载后可任意编辑第一部分编制依据1《南国中路人行天桥工程》施工图2岩土工程勘察报告。3工程有关法律法律规范、技术规程和质量评定标准(1)《钢结构工程施工质量验收法律法律规范》GB50205-2001(2)《城市桥梁工程施工与质量验收法律法律规范》CJJ2-2024(3)《桥梁工程施工质量检验标准》DBJ01-12-2004(4)《预应力混凝土管桩基础技术法律法律规范》DBJ/T15-22-98(5)《城镇道路工程施工与质量验收法律法律规范》CJJ1-2024(6)《给水排水管道工程施工及验收法律法律规范》GB50286-2024(7)《市政基础设施工程资料管理规程》DBJ-71-2024(8)《混凝土质量控制标准》GB50164-92(9)《混凝土结构工程施工质量验收法律法律规范》GB50204-2024(10)《混凝土检验评定标准》GBJ107-87(11)《施工现场监时用电安全技术法律法律规范》JGJ46-2024(12)《公路桥涵施工技术法律法律规范》JTJ041-2000(13)其他与本工程有关的相关法律法律规范、规程4 本工程施工合同及合同组成文件11- 1 -精品文档---下载后可任意编辑第二部分工程概况1. 工程概述:本工程位于佛山市顺德区南国路顺德汽车总站附近。南国路一级公路双向 8 车道,南侧为顺德汽车总站,东侧与 105 国道交叉。本工程主要内容包括上跨南国中路的人行天桥、顺德汽车总站的出口处的交通疏导工程,以及改善汽车总出口处现状的士专用车道工程。人行天桥横跨南国,天桥上部结构主梁采纳薄壁钢箱梁,下部桥桥墩为普通钢筋混凝土结构,基础采纳高强度预应力混凝土管桩,桩径为50cm , 锺 击 沉 桩 。 天 桥 全 长 65.25m , 跨 径 组 合 为 3.25m ( 悬 臂 )+27m+28m+4m(悬臂)=62.25m。桥面宽 6m,净宽 4.5m,横断面布置为0.55m 绿化+0.2m 护栏+4.5m 人行道+0.2m 护栏+0.55m 绿化=6m。全桥共设置四个步梯,两个垂直电梯及两个扶手电梯。的士车主要内容是旧路改造,原有道路宽度为 3.2m 混凝土路面的士专用车道。起点位于客运站西门附近,沿着客运站围墙延伸到南 A 路。由于客运站门口的交通组织需要,要在客运站围墙边开辟一条宽为 1.5m 的人行道,原本设计一般路段横断面形式为 3.5m+1.5m=5m。改建后,起点 K0+000 位于原道路起点,于 0+280 附近下穿本工程中的人行天桥,终点为 K0+,于 该处汇入南国路与南 A 路。2. 工程设计情况2.1. 人行天桥下部结构:主桥桩基为高强度预应力管桩,采纳锤击下沉法施工。2.2. 2#人行...
