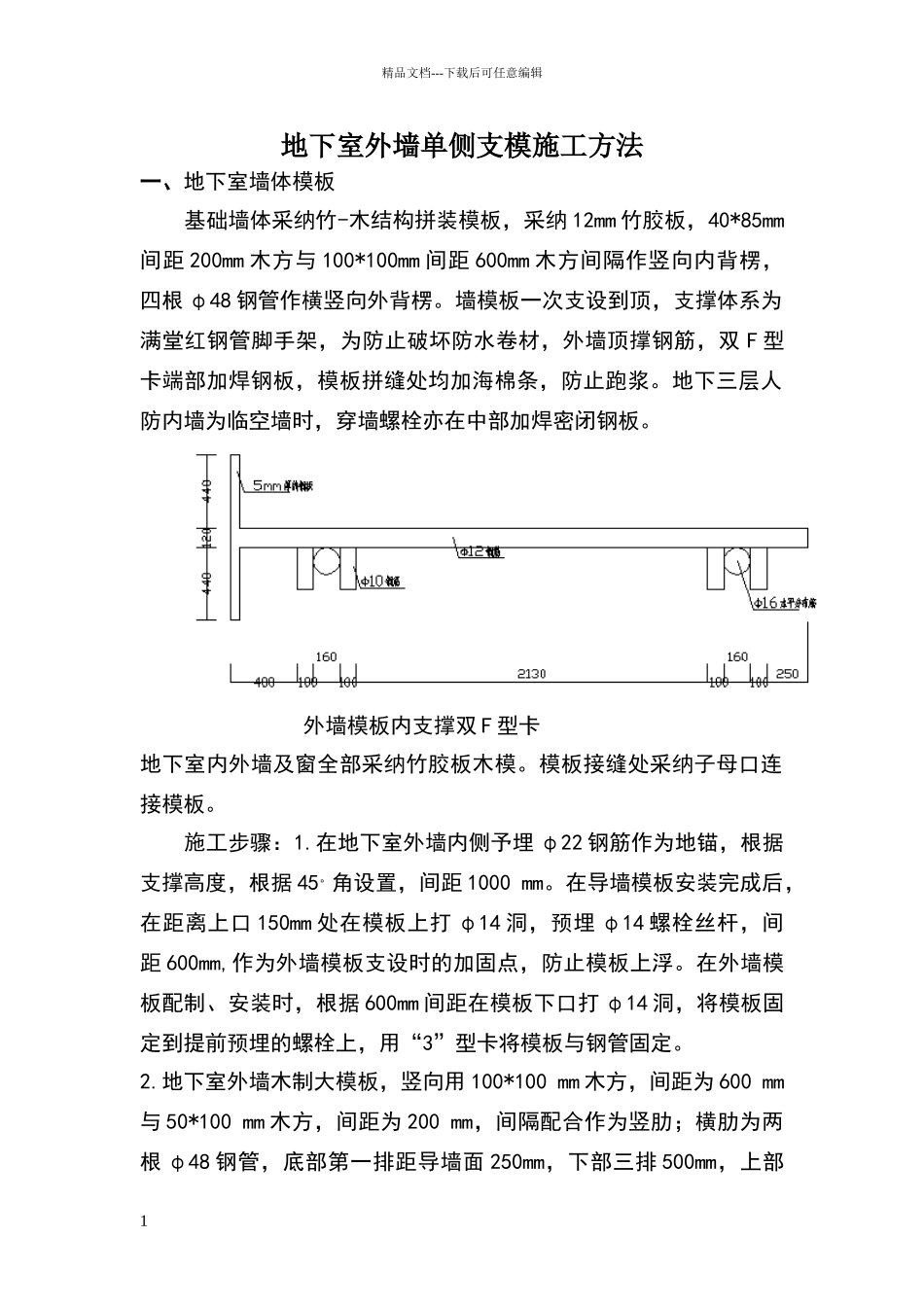

精品文档---下载后可任意编辑地下室外墙单侧支模施工方法一、地下室墙体模板基础墙体采纳竹-木结构拼装模板，采纳 12mm 竹胶板，40*85mm间距 200mm 木方与 100*100mm 间距 600mm 木方间隔作竖向内背楞，四根 φ48 钢管作横竖向外背楞。墙模板一次支设到顶，支撑体系为满堂红钢管脚手架，为防止破坏防水卷材，外墙顶撑钢筋，双 F 型卡端部加焊钢板，模板拼缝处均加海棉条，防止跑浆。地下三层人防内墙为临空墙时，穿墙螺栓亦在中部加焊密闭钢板。外墙模板内支撑双 F 型卡地下室内外墙及窗全部采纳竹胶板木模。模板接缝处采纳子母口连接模板。施工步骤：1.在地下室外墙内侧予埋 φ22 钢筋作为地锚，根据支撑高度，根据 45。角设置，间距 1000 mm。在导墙模板安装完成后，在距离上口 150mm 处在模板上打 φ14 洞，预埋 φ14 螺栓丝杆，间距 600mm,作为外墙模板支设时的加固点，防止模板上浮。在外墙模板配制、安装时，根据 600mm 间距在模板下口打 φ14 洞，将模板固定到提前预埋的螺栓上，用“3”型卡将模板与钢管固定。2.地下室外墙木制大模板，竖向用 100*100 mm 木方，间距为 600 mm与 50*100 mm 木方，间距为 200 mm，间隔配合作为竖肋；横肋为两根 φ48 钢管，底部第一排距导墙面 250mm，下部三排 500mm，上部1精品文档---下载后可任意编辑两排 600mm,水平间距 600mm。并在 100mm*100 mm 木方上安装加工好的螺栓与作为横肋的双根直径 φ48 架子管锁定。拉结螺栓的竖向间距同作为横肋的钢管。墙体模板沿高度方向设三道斜撑，一道拉接。内侧顶在周围内墙或框架柱上，距离较大的部位在底板施工时加设地锚。每面墙的模板支设加固后必须用线锥调垂直。见下图3、扶壁柱处模板安装：根据工程特点，扶壁柱尺寸 500mm*500mm，外突出部分尺寸地下三层为 150mm,地下二层、地下一层为 200mm 一致，综合考虑，做到模板周转使用。扶壁柱引、阳角配制同一尺寸，见 下 图 ： 在 加 固 时 竖 向 设 置 三 道 斜 支 撑 ， 上 下 间 距 为1200mm，800mm，600mm；并有水平支撑顶固与阴角 100mm*100mm 木方上2精品文档---下载后可任意编辑扶壁柱模板组拼图4、转角圆弧模板安装：根据混凝土的浇筑高度 3600mm、墙体厚度 350mm、以往的成熟的 施 工 经 验 ， 在 建 筑 物 转 角 圆 弧 处 ， 采 纳 竹 胶 板 做 面 板 ，50mm*100mm 木方做竖肋，间距 200mm...
