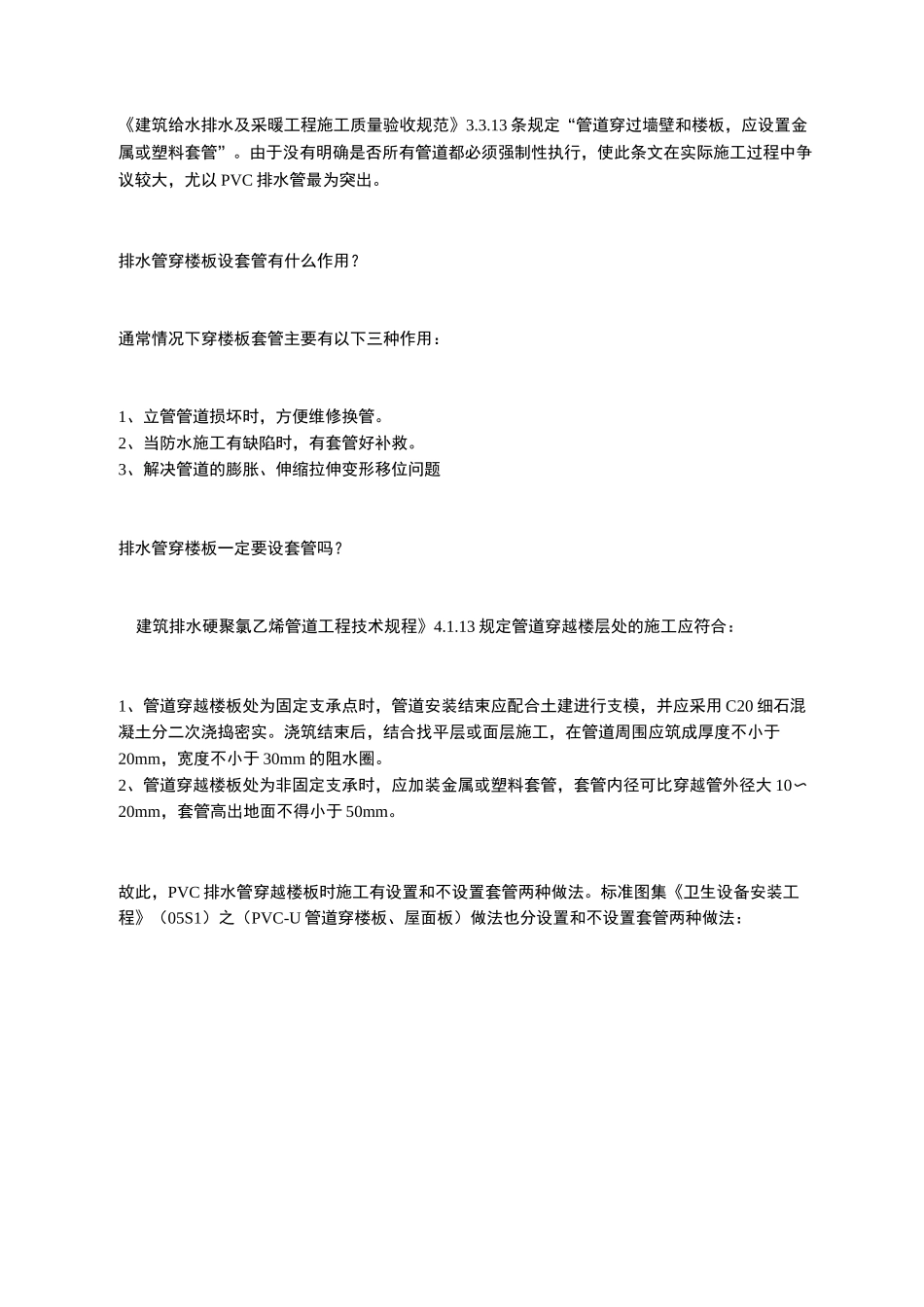

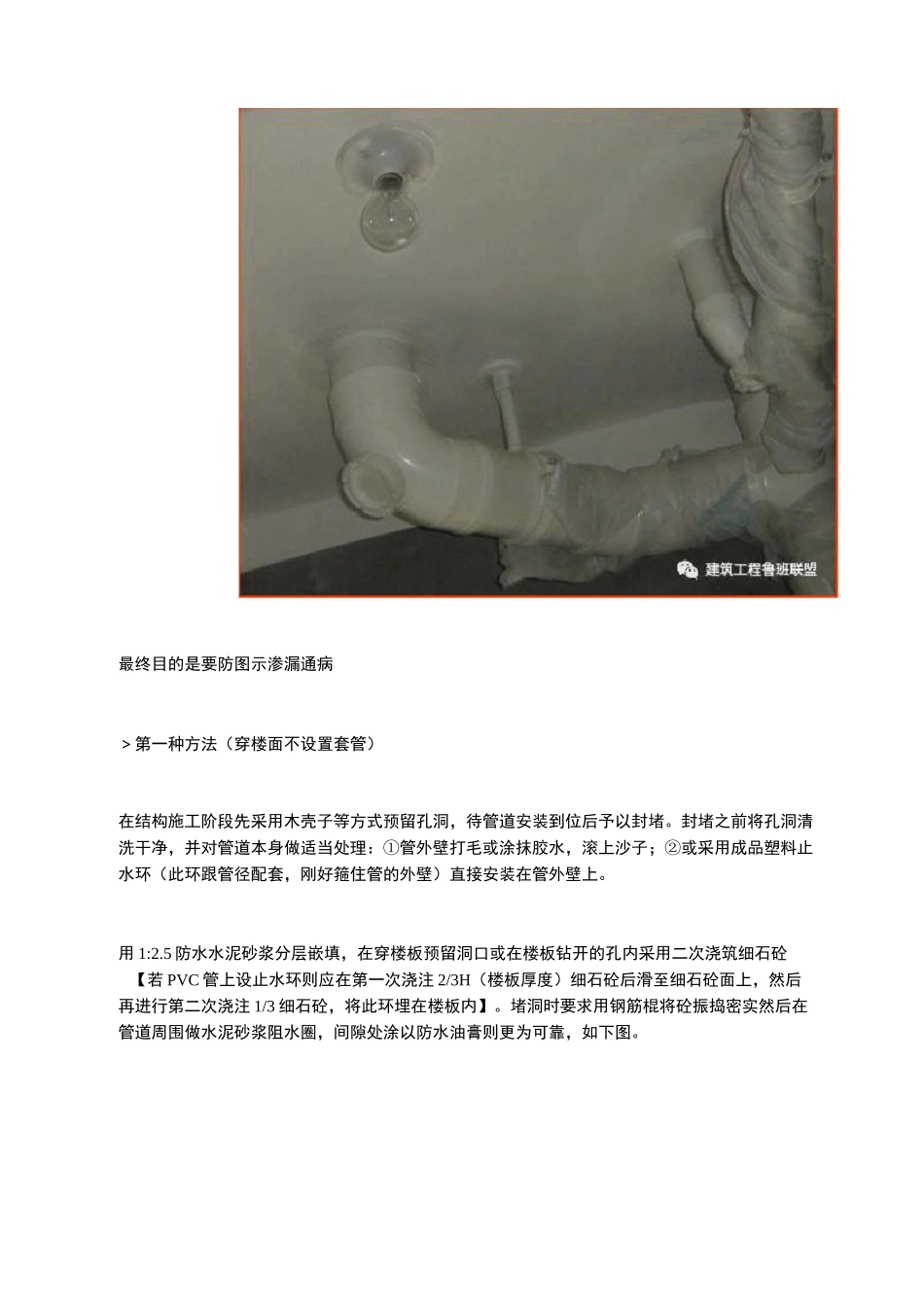

《建筑给水排水及采暖工程施工质量验收规范》3.3.13 条规定“管道穿过墙壁和楼板，应设置金属或塑料套管”。由于没有明确是否所有管道都必须强制性执行，使此条文在实际施工过程中争议较大，尤以 PVC 排水管最为突出。排水管穿楼板设套管有什么作用？通常情况下穿楼板套管主要有以下三种作用：1、立管管道损坏时，方便维修换管。2、当防水施工有缺陷时，有套管好补救。3、解决管道的膨胀、伸缩拉伸变形移位问题排水管穿楼板一定要设套管吗？建筑排水硬聚氯乙烯管道工程技术规程》4.1.13 规定管道穿越楼层处的施工应符合：1、管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并应采用 C20 细石混凝土分二次浇捣密实。浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度不小于20mm，宽度不小于 30mm 的阻水圈。2、管道穿越楼板处为非固定支承时，应加装金属或塑料套管，套管内径可比穿越管外径大 10〜20mm，套管高出地面不得小于 50mm。故此，PVC 排水管穿越楼板时施工有设置和不设置套管两种做法。标准图集《卫生设备安装工程》（05S1）之（PVC-U 管道穿楼板、屋面板）做法也分设置和不设置套管两种做法：■nil*nflitreifirsU\J|W^T?*tSlV和 w图集做我们回过来看看套管的作用，主要是防渗漏、防伸缩变形的功能，而现在施工规范规定每4m 加装一伸缩节（通常每层一个），这样伸缩变形的问题也就不存在了，剩下只需要能够把渗漏问题解决了，设不设置套管就自行决定。排水管穿楼板的两种防渗漏做法对于设置或不设置套管，根据技术规程和图集做法并结合实际总结，分别有两种防渗漏做法（管道安装完毕并经通球、通水试验后，方可进行）。最终目的是要防图示渗漏通病＞第一种方法（穿楼面不设置套管）在结构施工阶段先采用木壳子等方式预留孔洞，待管道安装到位后予以封堵。封堵之前将孔洞清洗干净，并对管道本身做适当处理：①管外壁打毛或涂抹胶水，滚上沙子；②或采用成品塑料止水环（此环跟管径配套，刚好箍住管的外壁）直接安装在管外壁上。用 1:2.5 防水水泥砂浆分层嵌填，在穿楼板预留洞口或在楼板钻开的孔内采用二次浇筑细石砼【若 PVC 管上设止水环则应在第一次浇注 2/3H（楼板厚度）细石砼后滑至细石砼面上，然后再进行第二次浇注 1/3 细石砼，将此环埋在楼板内】。堵洞时要求用钢筋棍将砼振捣密实然后在管道周围做水泥砂浆阻水圈，间隙处涂以防水油膏则更为可靠，如下图。面层■rs-.7■rs-dx-.?s-■...
