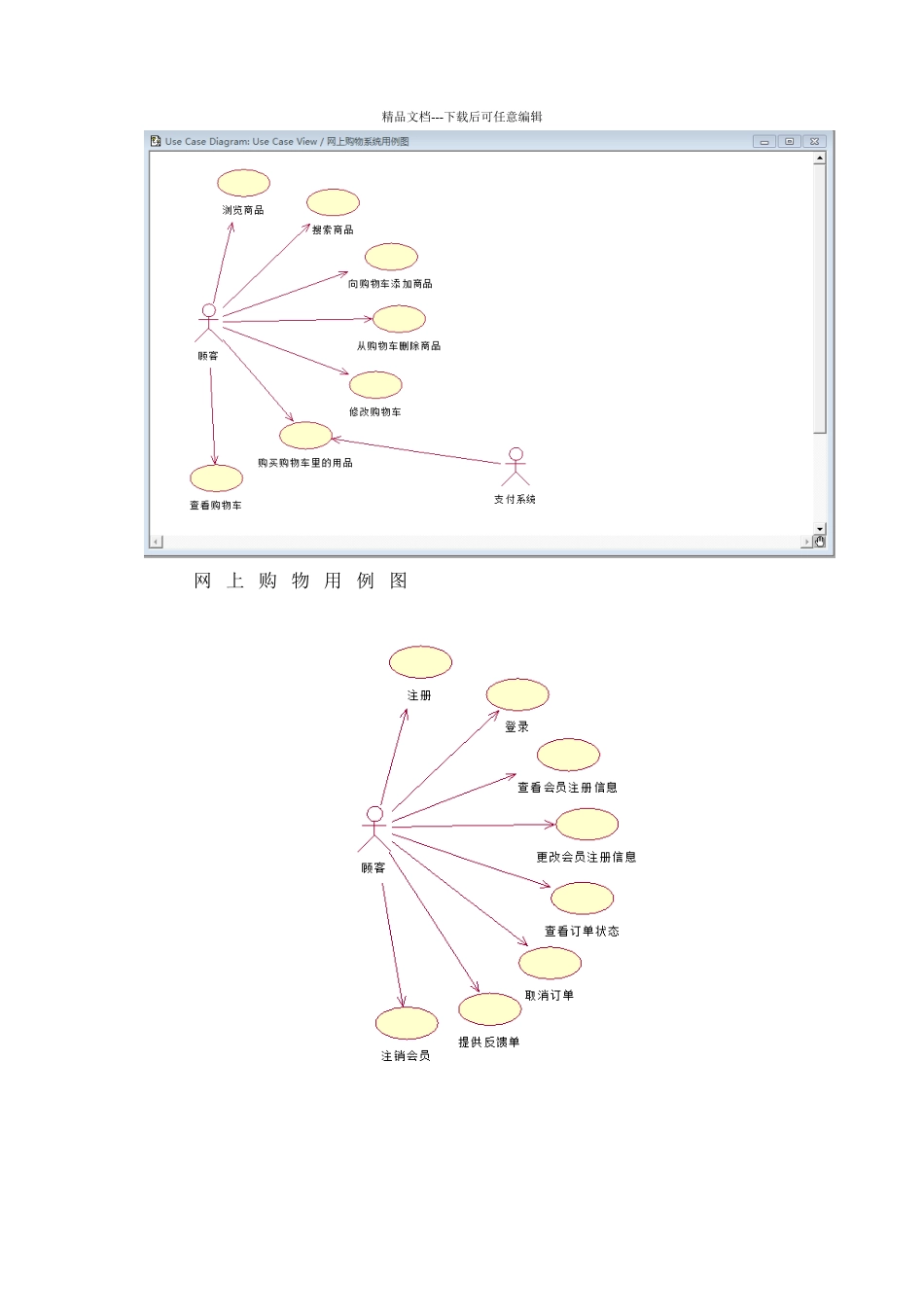

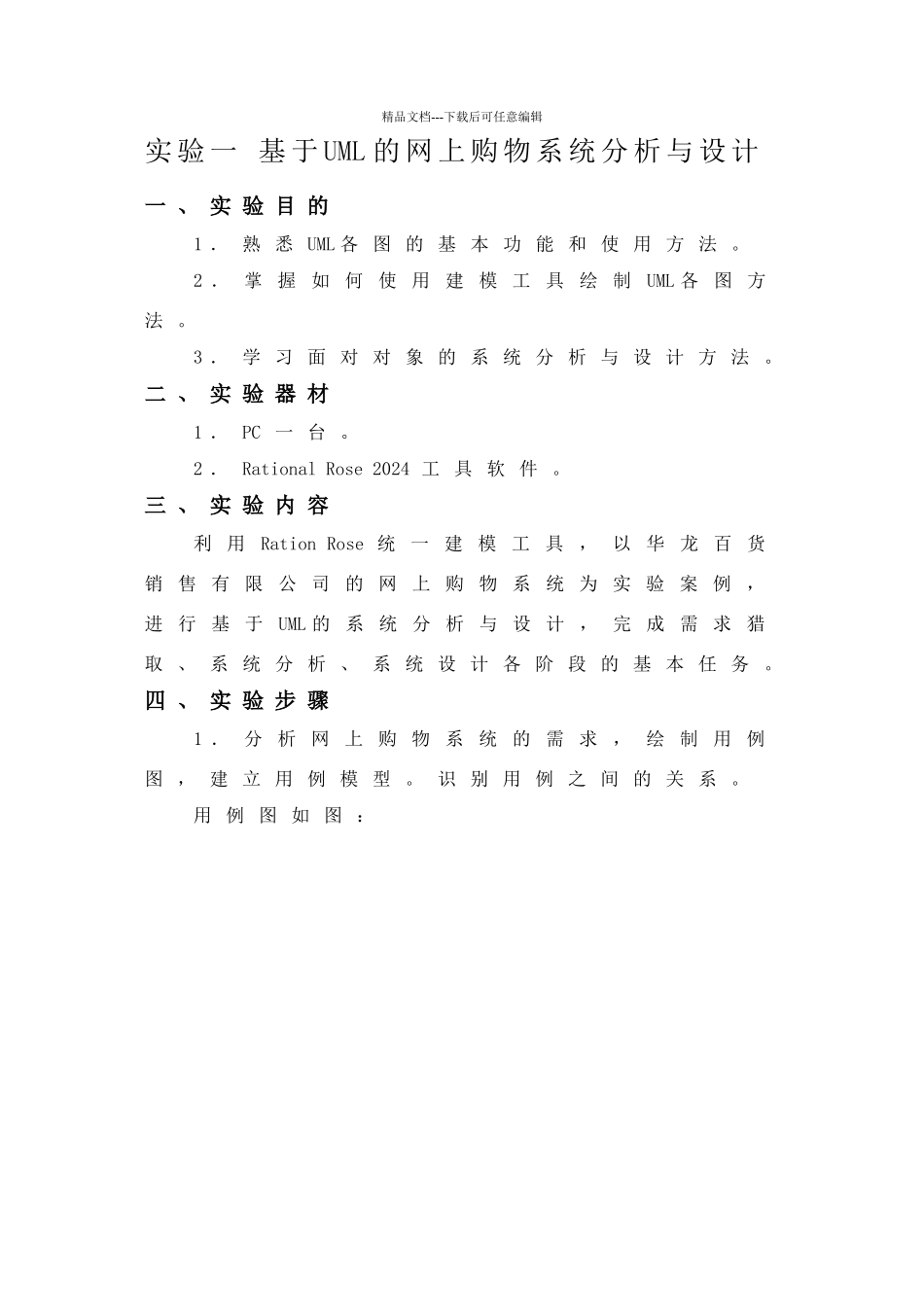

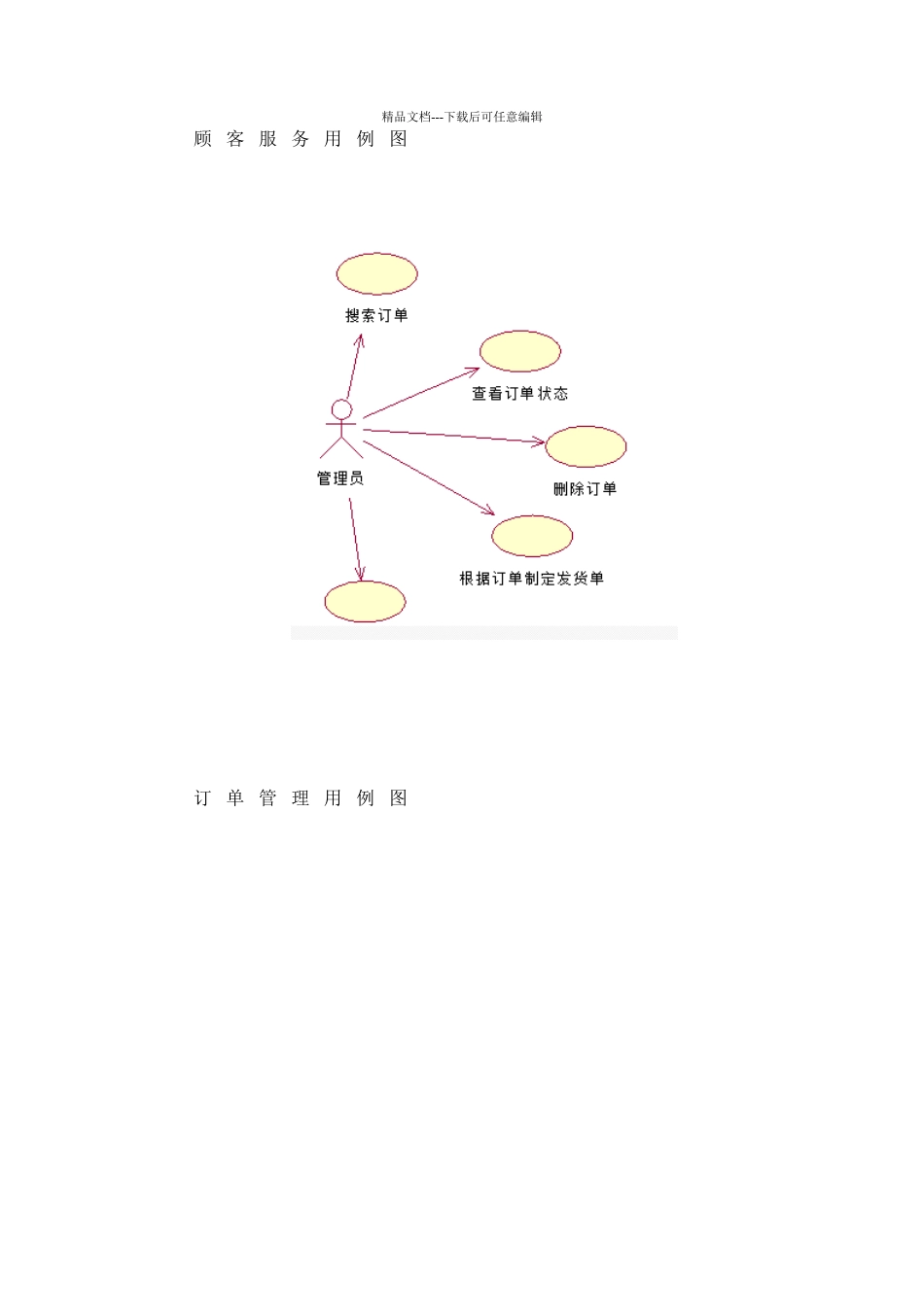

精品文档---下载后可任意编辑实 验 一 基 于 UML 的 网 上 购 物 系 统 分 析 与 设 计一 、 实 验 目 的1 ． 熟 悉 UML 各 图 的 基 本 功 能 和 使 用 方 法 。2 ． 掌 握如 何 使 用 建 模 工 具 绘 制UML 各 图方法 。3 ． 学 习 面 对 对 象 的 系 统 分 析 与 设 计 方 法 。二 、 实 验 器 材1 ． PC 一 台 。2 ． Rational Rose 2024 工 具 软 件 。三 、 实 验 内 容利用Ration Rose 统一建模工具，以华龙百货销 售 有 限 公 司 的 网 上 购 物 系 统 为 实 验 案 例 ，进 行 基 于UML 的 系 统 分 析 与 设 计 ， 完 成 需 求 猎取 、 系 统 分 析 、 系 统 设 计 各 阶 段 的 基 本 任 务 。四 、 实 验 步 骤1 ． 分 析 网 上 购 物 系 统 的 需 求 ， 绘 制 用 例图 ， 建 立 用 例 模 型 。 识 别 用 例 之 间 的 关 系 。用 例 图 如 图 ：精品文档---下载后可任意编辑网 上 购 物 用 例 图精品文档---下载后可任意编辑顾 客 服 务 用 例 图订 单 管 理 用 例 图精品文档---下载后可任意编辑顾 客 管 理 用 例 图精品文档---下载后可任意编辑商 品 管 理 用 例 图2 ． 分 析 主 要 用 例 的用 例 描 述（ 包 括 主 事件 流 、 可 选 事 件 流 和 例 外 事 件 流 ） 。答 ： 搜 索 商 品 用 例 名 ： 搜 索 商 品 （ Search for Items ） 简 要 说 明 ： 这 个 用 例 描 述 顾 客 根 据 关键 词 搜 索 商 品 的 过 程 。 前 置 条 件 ： 顾 客 已 进 人 Main Page 页 面 。 事 件 流 ： （ 无 ） 。 基 本 事 件 流 ： （ 1 ） 顾 客 输 人 关 键 词 ， 点 击 “ 搜 索 ”按 钮 ； （ 2 ） 系 统 根 据 所 输 人 关 键 词 ， 查 询 数据 库 ； （ 3 ） 系 统 显 示 查 询 结 果 。 替 代 事 件 流 ： 数 据 库 中 无 符 合 关 键 词的 商 品 （ 缺 货 或 者 没 有 该 商 品 ） 。（1 ）在基本事件流第2 步，系统查询数 据 库 时 ， 查 到 数 据 库 商 品 无 符 合 关 键词 ...
