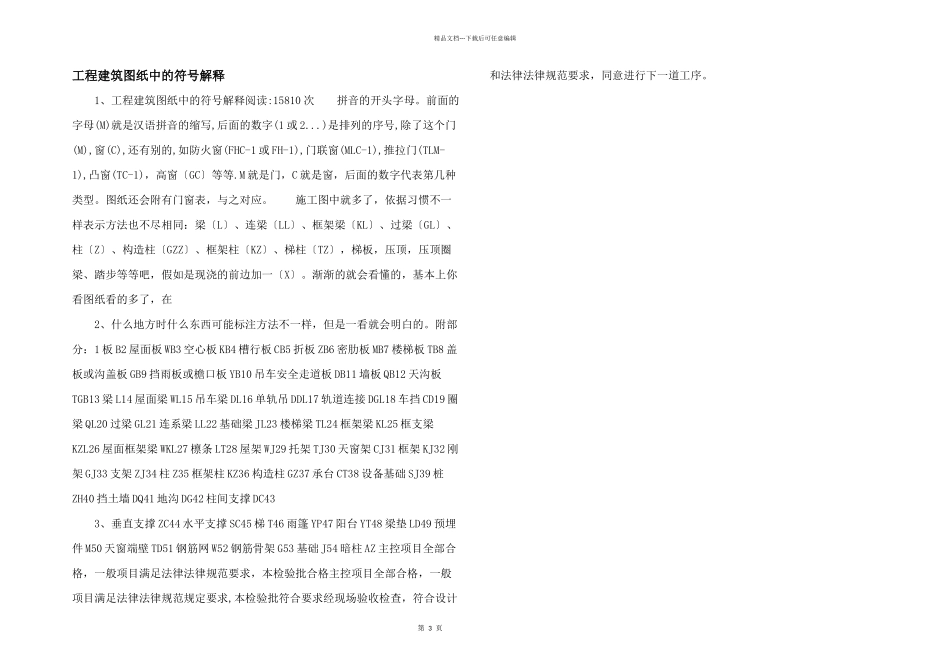

第 3 页精品文档---下载后可任意编辑工程建筑图纸中的符号解释 1、工程建筑图纸中的符号解释阅读:15810 次 拼音的开头字母。前面的字母(M)就是汉语拼音的缩写,后面的数字(1 或 2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1 或 FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗〔GC〕等等.M 就是门，C 就是窗，后面的数字代表第几种类型。图纸还会附有门窗表，与之对应。 施工图中就多了，依据习惯不一样表示方法也不尽相同：梁〔L〕、连梁〔LL〕、框架梁〔KL〕、过梁〔GL〕、柱〔Z〕、构造柱〔GZZ〕、框架柱〔KZ〕、梯柱〔TZ〕，梯板，压顶，压顶圈梁、踏步等等吧，假如是现浇的前边加一〔X〕。渐渐的就会看懂的，基本上你看图纸看的多了，在 2、什么地方时什么东西可能标注方法不一样，但是一看就会明白的。附部分：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车安全走道板 DB11 墙板 QB12 天沟板TGB13 梁 L14 屋面梁 WL15 吊车梁 DL16 单轨吊 DDL17 轨道连接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连系梁 LL22 基础梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36 构造柱 GZ37 承台 CT38 设备基础 SJ39 桩ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑 DC43 3、垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 基础 J54 暗柱 AZ 主控项目全部合格，一般项目满足法律法律规范要求，本检验批合格主控项目全部合格，一般项目满足法律法律规范规定要求,本检验批符合要求经现场验收检查，符合设计和法律法律规范要求，同意进行下一道工序。
