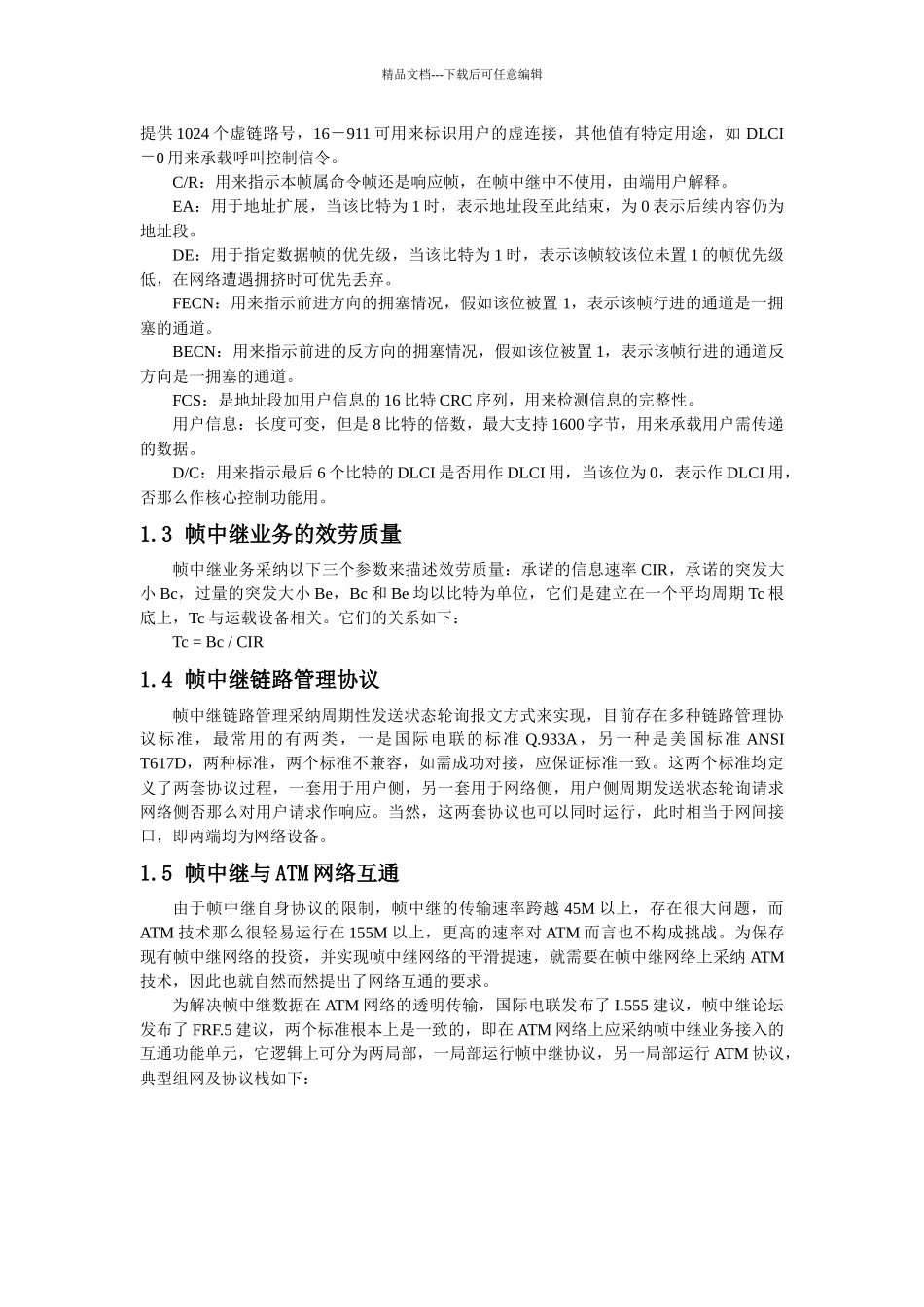

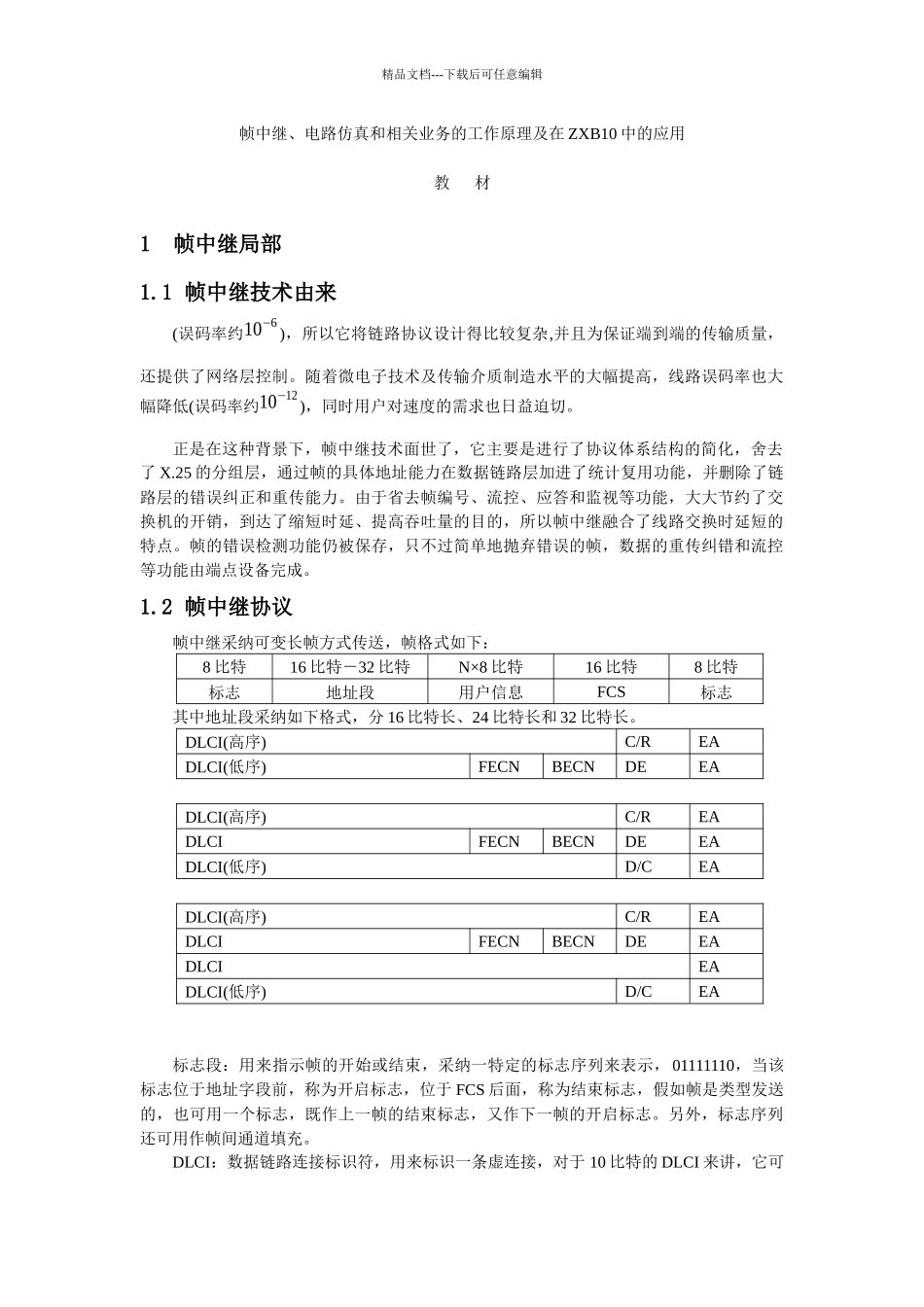

精品文档---下载后可任意编辑帧中继、电路仿真和相关业务的工作原理及在 ZXB10 中的应用教 材1帧中继局部1.1 帧中继技术由来(误码率约10−6 )，所以它将链路协议设计得比较复杂,并且为保证端到端的传输质量，还提供了网络层控制。随着微电子技术及传输介质制造水平的大幅提高，线路误码率也大幅降低(误码率约10−12)，同时用户对速度的需求也日益迫切。正是在这种背景下，帧中继技术面世了，它主要是进行了协议体系结构的简化，舍去了 X.25 的分组层，通过帧的具体地址能力在数据链路层加进了统计复用功能，并删除了链路层的错误纠正和重传能力。由于省去帧编号、流控、应答和监视等功能，大大节约了交换机的开销，到达了缩短时延、提高吞吐量的目的，所以帧中继融合了线路交换时延短的特点。帧的错误检测功能仍被保存，只不过简单地抛弃错误的帧，数据的重传纠错和流控等功能由端点设备完成。1.2 帧中继协议帧中继采纳可变长帧方式传送，帧格式如下：8 比特16 比特－32 比特N×8 比特16 比特8 比特标志地址段用户信息FCS标志其中地址段采纳如下格式，分 16 比特长、24 比特长和 32 比特长。DLCI(高序)C/READLCI(低序)FECNBECNDEEADLCI(高序)C/READLCIFECNBECNDEEADLCI(低序)D/CEADLCI(高序)C/READLCIFECNBECNDEEADLCIEADLCI(低序)D/CEA标志段：用来指示帧的开始或结束，采纳一特定的标志序列来表示，01111110，当该标志位于地址字段前，称为开启标志，位于 FCS 后面，称为结束标志，假如帧是类型发送的，也可用一个标志，既作上一帧的结束标志，又作下一帧的开启标志。另外，标志序列还可用作帧间通道填充。DLCI：数据链路连接标识符，用来标识一条虚连接，对于 10 比特的 DLCI 来讲，它可精品文档---下载后可任意编辑提供 1024 个虚链路号，16－911 可用来标识用户的虚连接，其他值有特定用途，如 DLCI＝0 用来承载呼叫控制信令。C/R：用来指示本帧属命令帧还是响应帧，在帧中继中不使用，由端用户解释。EA：用于地址扩展，当该比特为 1 时，表示地址段至此结束，为 0 表示后续内容仍为地址段。DE：用于指定数据帧的优先级，当该比特为 1 时，表示该帧较该位未置 1 的帧优先级低，在网络遭遇拥挤时可优先丢弃。FECN：用来指示前进方向的拥塞情况，假如该位被置 1，表示该帧行进的通道是一拥塞的通道。BECN：用来指示前进的反方向的拥塞情况，假如该位被置 1，表示该帧行进的通道反方向是一拥塞的通道。F...
