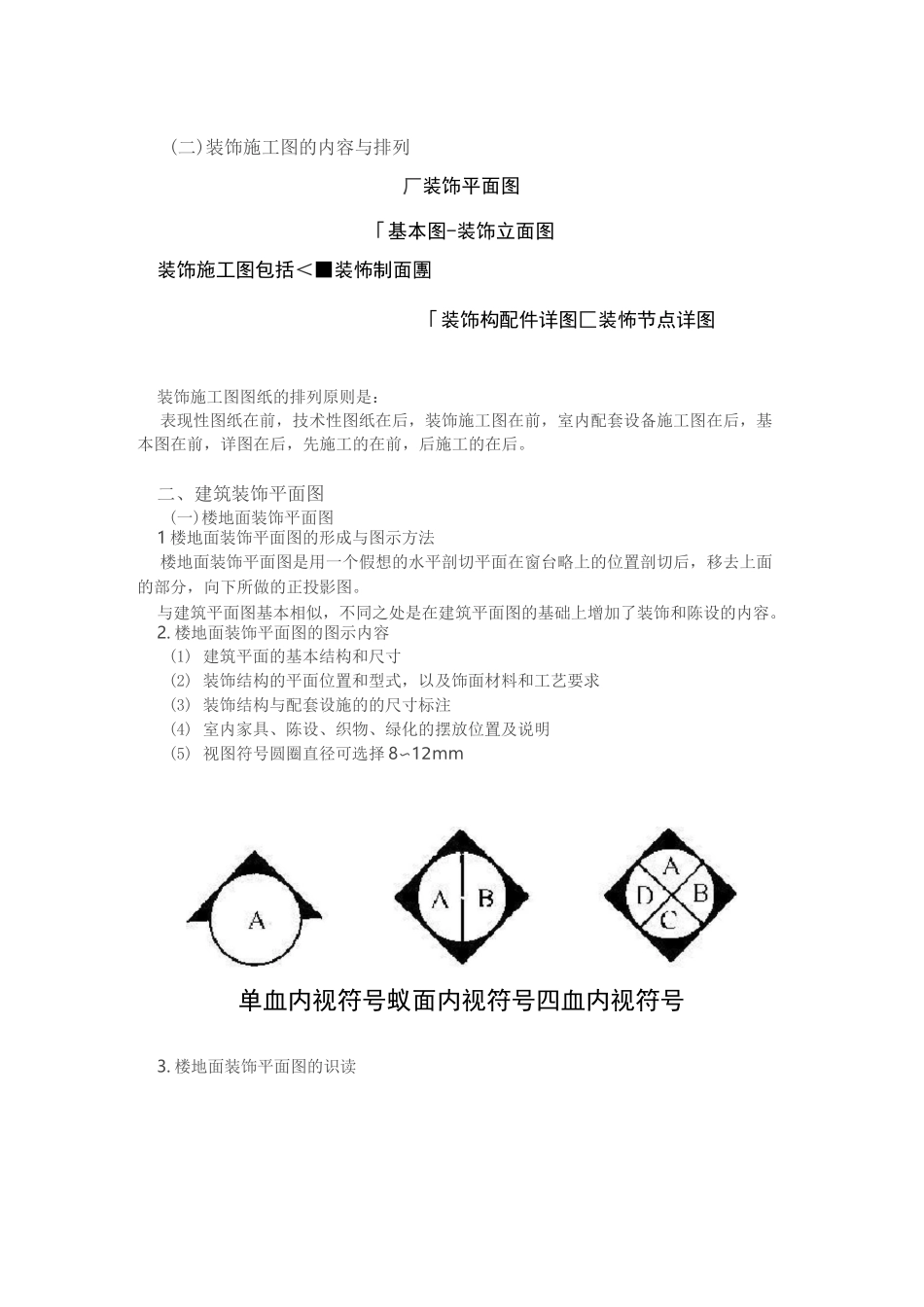

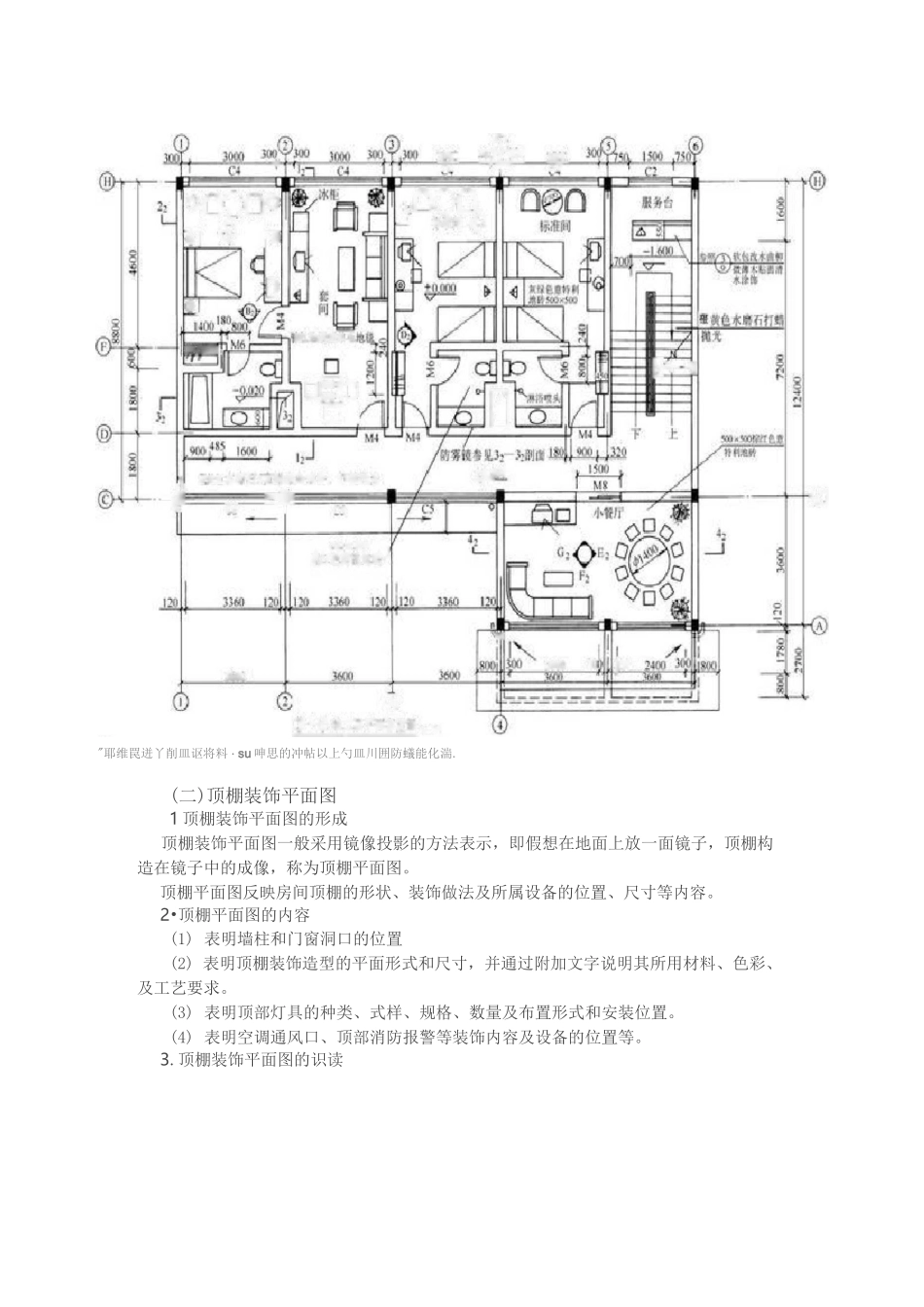

0□)装饰施工图识图一、概述装饰施工图是用于表达建筑物室内室外装饰形状和施工要求的图样。（一）装饰施工图的特点1 装饰施工图涉及的面广2. 装饰施工图的比例较大3. 装饰施工图的图例没有统一的标准，有时须加文字注释。4. 标准定型化设计少5. 装饰施工图细腻、生动室内常用平面图例onn m (二)装饰施工图的内容与排列厂装饰平面图「基本图-装饰立面图装饰施工图包括＜■装怖制面團「装饰构配件详图匚装怖节点详图装饰施工图图纸的排列原则是：表现性图纸在前，技术性图纸在后，装饰施工图在前，室内配套设备施工图在后，基本图在前，详图在后，先施工的在前，后施工的在后。二、建筑装饰平面图(一)楼地面装饰平面图1 楼地面装饰平面图的形成与图示方法楼地面装饰平面图是用一个假想的水平剖切平面在窗台略上的位置剖切后，移去上面的部分，向下所做的正投影图。与建筑平面图基本相似，不同之处是在建筑平面图的基础上增加了装饰和陈设的内容。2. 楼地面装饰平面图的图示内容(1) 建筑平面的基本结构和尺寸(2) 装饰结构的平面位置和型式，以及饰面材料和工艺要求(3) 装饰结构与配套设施的的尺寸标注(4) 室内家具、陈设、织物、绿化的摆放位置及说明(5) 视图符号圆圈直径可选择 8〜12mm单血内视符号蚁面内视符号四血内视符号3. 楼地面装饰平面图的识读D卜0©-j涮一〒口詐a_201K2Mf附址世聞祚 It 餐/1flfi 臨柑刖汚'曲 HIK 杀吟£!JS［盹儿刖竹眸中Jwa3。yoo警啼評卿曲鮎 II的■.non窮钦迪群砺©再■®鱼二如塑辿邑追 I：血"耶维罠迸丫削皿讴将料・su 呻思的冲帖以上勺皿川囲防蟻能化湍.(二)顶棚装饰平面图1 顶棚装饰平面图的形成顶棚装饰平面图一般采用镜像投影的方法表示，即假想在地面上放一面镜子，顶棚构造在镜子中的成像，称为顶棚平面图。顶棚平面图反映房间顶棚的形状、装饰做法及所属设备的位置、尺寸等内容。2•顶棚平面图的内容(1) 表明墙柱和门窗洞口的位置(2) 表明顶棚装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩、及工艺要求。(3) 表明顶部灯具的种类、式样、规格、数量及布置形式和安装位置。(4) 表明空调通风口、顶部消防报警等装饰内容及设备的位置等。3.顶棚装饰平面图的识读rixiI»MJEr8ii垃饪日.士皿唸遥广jI 轴 ］ ］上 ■目T「F 轉茁砰ir（7览HUi 寸味*衍甘乩节乱冨叼也不注丸叩礁（一金刑耶融料话注唧铃削曲F 也一 I 刑 ”片 ®-三、建筑装饰立面图i 建筑装饰立...
