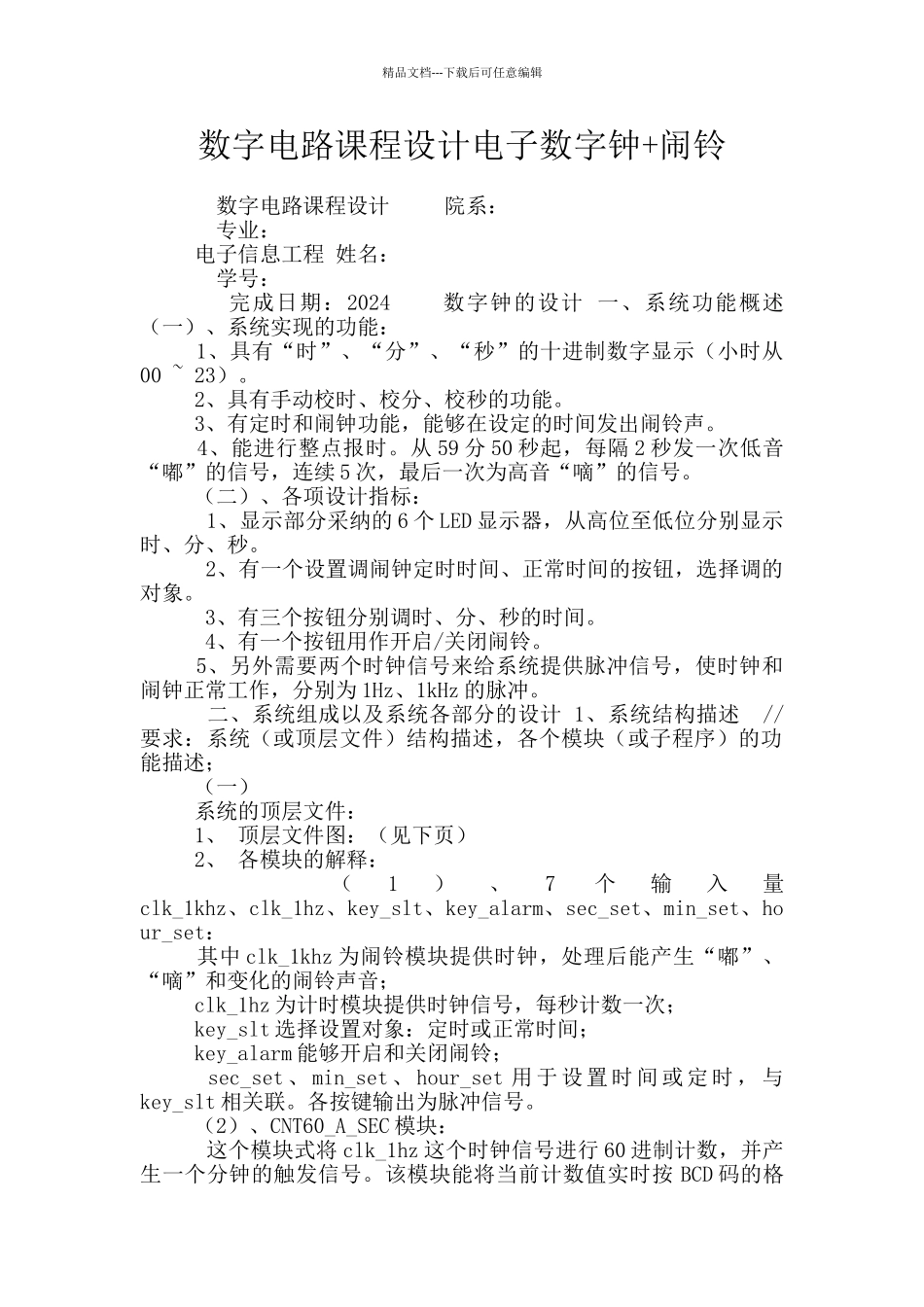

数字电路课程设计电子数字钟+闹铃

精品文档---下载后可任意编辑数字电路课程设计电子数字钟+闹铃 数字电路课程设计 院系： 专业： 电子信息工程 姓名： 学号： 完成日期：2024 数字钟的设计 一、系统功能概述 （一）、系统实现的功能： 1、具有“时”、“分”、“秒”的十进制数字显示（小时从00 ~ 23）。 2、具有手动校时、校分、校秒的功能。 3、有定时和闹钟功能，能够在设定的时间发出闹铃声。 4、能进行整点报时。从 59 分 50 秒起，每隔 2 秒发一次低音“嘟”的信号，连续 5 次，最后一次为高音“嘀”的信号。 （二）、各项设计指标： 1、显示部分采纳的 6 个 LED 显示器，从高位至低位分别显示时、分、秒。 2、有一个设置调闹钟定时时间、正常时间的按钮，选择调的对象。 3、有三个按钮分别调时、分、秒的时间。 4、有一个按钮用作开启/关闭闹铃。 5、另外需要两个时钟信号来给系统提供脉冲信号，使时钟和闹钟正常工作，分别为 1Hz、1kHz 的脉冲。 二、系统组成以及系统各部分的设计 1、系统结构描述 //要求：系统（或顶层文件）结构描述，各个模块（或子程序）的功能描述； （一） 系统的顶层文件： 1、 顶层文件图：（见下页） 2、 各模块的解释： （1）、7个输入量clk_1khz、clk_1hz、key_slt、key_alarm、sec_set、min_set、hour_set： 其中 clk_1khz 为闹铃模块提供时钟，处理后能产生“嘟”、“嘀”和变化的闹铃声音； clk_1hz 为计时模块提供时钟信号，每秒计数一次； key_slt 选择设置对象：定时或正常时间； key_alarm 能够开启和关闭闹铃； sec_set 、 min_set 、 hour_set 用 于 设 置 时 间 或 定 时 ， 与key_slt 相关联。各按键输出为脉冲信号。 （2）、CNT60_A_SEC 模块： 这个模块式将 clk_1hz 这个时钟信号进行 60 进制计数，并产生一个分钟的触发信号。该模块能将当前计数值实时按 BCD 码的格精品文档---下载后可任意编辑式输出。将该输出接到两位 LED 数码后能时时显示秒的状态。通过alarm_clk 可以选择设置对象为时间还是定时值。在设置时间模式上，key 上的一个输入脉冲可以将 clk 的输入信号加一。在设置定时模式上，key 上的脉冲只修改定时值，不影响时间脉冲 clk 的状态。 同时该模块具有两个输出口 out_do、out_di 来触发整点报时的“嘟”、“嘀”声音。 （3）、CNT60_A_MIN 模块： 这个模块式将 CNT60_A_SEC 的输出信号进行 60 进制计数，...
