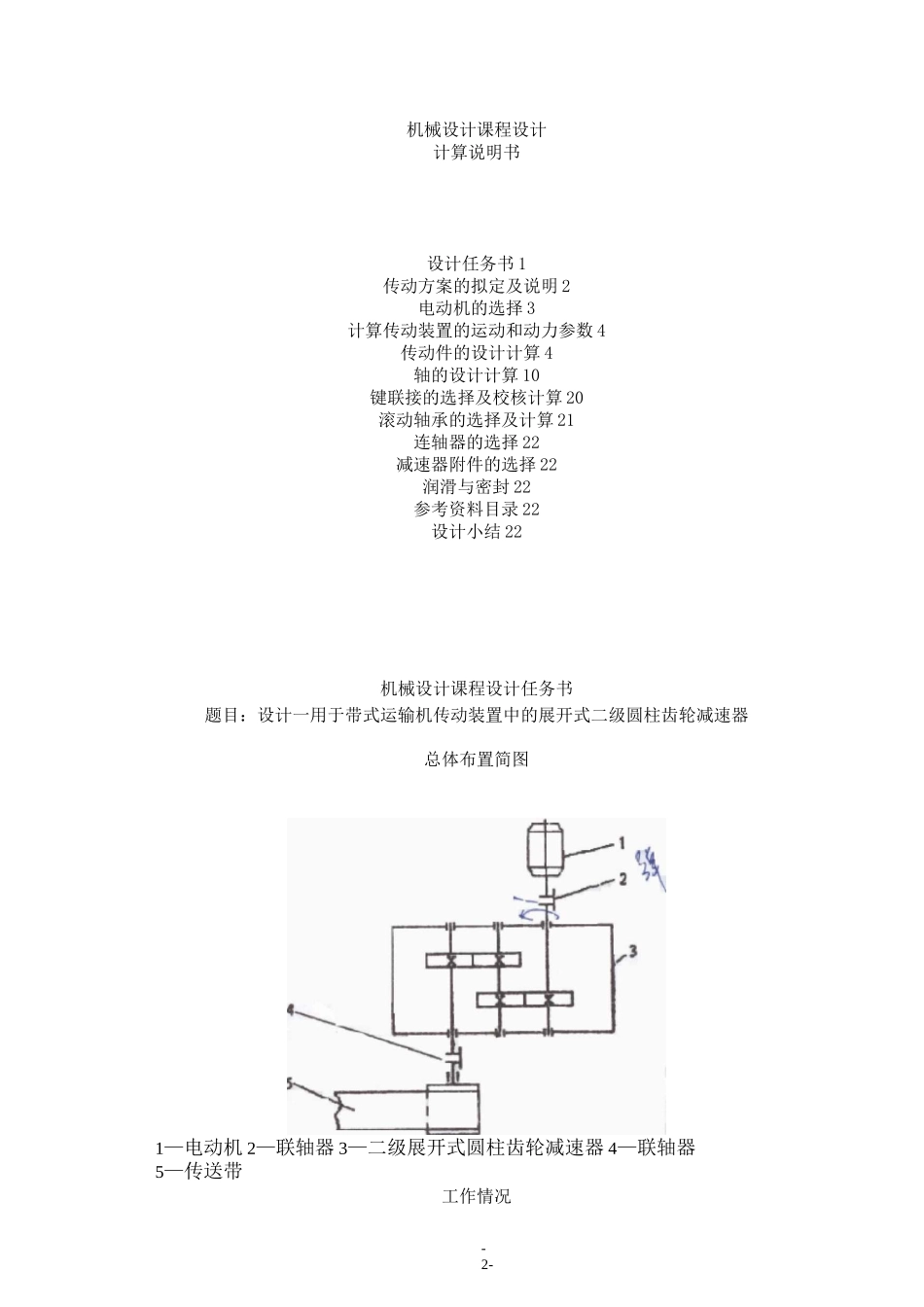

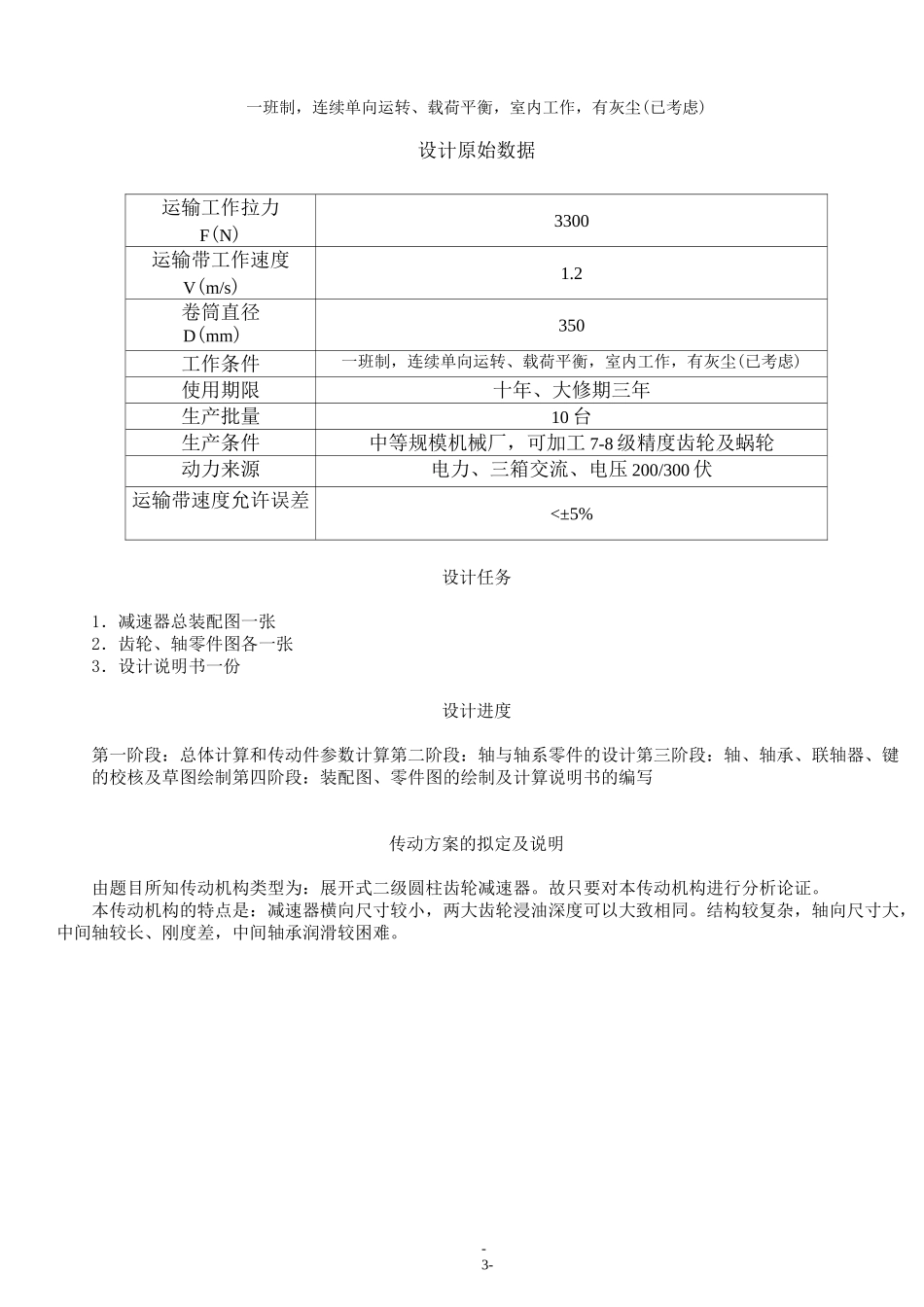

-1-机械设计课程设计计算说明书设计题目系专业班设计者指导教师2011 年-2-机械设计课程设计计算说明书设计任务书 1传动方案的拟定及说明 2电动机的选择 3计算传动装置的运动和动力参数 4传动件的设计计算 4轴的设计计算 10键联接的选择及校核计算 20滚动轴承的选择及计算 21连轴器的选择 22减速器附件的选择 22润滑与密封 22参考资料目录 22设计小结 22机械设计课程设计任务书题目：设计一用于带式运输机传动装置中的展开式二级圆柱齿轮减速器总体布置简图1—电动机 2—联轴器 3—二级展开式圆柱齿轮减速器 4—联轴器5—传送带工作情况-3-一班制，连续单向运转、载荷平衡，室内工作，有灰尘(已考虑)设计原始数据运输工作拉力F(N)3300运输带工作速度V(m/s)1.2卷筒直径D(mm)350工作条件一班制，连续单向运转、载荷平衡，室内工作，有灰尘(已考虑)使用期限十年、大修期三年生产批量10 台生产条件中等规模机械厂，可加工 7-8 级精度齿轮及蜗轮动力来源电力、三箱交流、电压 200/300 伏运输带速度允许误差<±5%设计任务1．减速器总装配图一张2．齿轮、轴零件图各一张3．设计说明书一份设计进度第一阶段：总体计算和传动件参数计算第二阶段：轴与轴系零件的设计第三阶段：轴、轴承、联轴器、键的校核及草图绘制第四阶段：装配图、零件图的绘制及计算说明书的编写传动方案的拟定及说明由题目所知传动机构类型为：展开式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。-4-电动机的选择计算及说明结果1、、电动机类型和结构的选择因为本传动的工作状况是：载荷平衡、连续单向运转、室内工作、有灰尘，所以选用常用的封闭式 Y 系列的电动机。2、电动机的选择1) 工作机所需功率 Pw厂 Fv3300Nxl.2m/s-_P—--3.96kWw100010002) 电动机的输出功率PP-_^d叶a耳-耳 2.耳 4.耳 2.耳a1234齿轮传动效率 H=0.97；滚动轴承效率耳=0.98；12联轴器效率 H=0.99；卷筒效率耳=0.96.34所以总效率 H=0.972x0.984x0.992x0.96-0.82a3.96kW,OO1w所以 P——4.83kWd0.823、确定电动机的转速60x1000xu60x1000x1.2m/s.卷筒轴工作转速：n—65.48r/mm兀 xD 兀 x350mm二级圆柱齿轮减速器传动比 i=8~40.故电动机转速的可选范围为n-ixn-(8~40)x65.48r/min-524~2619r/mind4、电动机型号的确定综合考...
