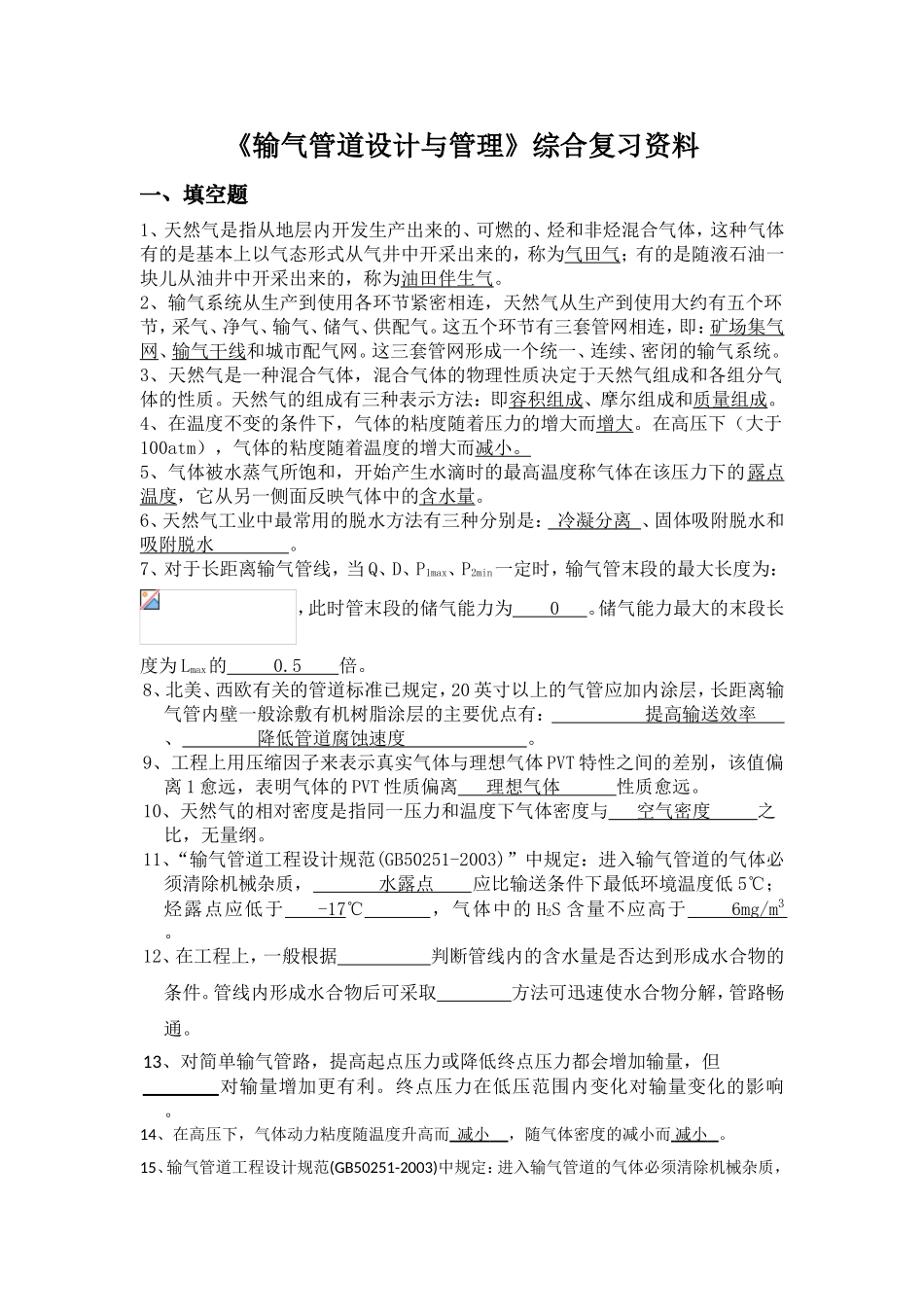

《输气管道设计与管理》综合复习资料一、填空题1、天然气是指从地层内开发生产出来的、可燃的、烃和非烃混合气体，这种气体有的是基本上以气态形式从气井中开采出来的，称为气田气；有的是随液石油一块儿从油井中开采出来的，称为油田伴生气。2、输气系统从生产到使用各环节紧密相连，天然气从生产到使用大约有五个环节，采气、净气、输气、储气、供配气。这五个环节有三套管网相连，即：矿场集气网、输气干线和城市配气网。这三套管网形成一个统一、连续、密闭的输气系统。3、天然气是一种混合气体，混合气体的物理性质决定于天然气组成和各组分气体的性质。天然气的组成有三种表示方法：即容积组成、摩尔组成和质量组成。4、在温度不变的条件下，气体的粘度随着压力的增大而增大。在高压下（大于100atm），气体的粘度随着温度的增大而减小。5、气体被水蒸气所饱和，开始产生水滴时的最高温度称气体在该压力下的露点温度，它从另一侧面反映气体中的含水量。6、天然气工业中最常用的脱水方法有三种分别是：冷凝分离、固体吸附脱水和吸附脱水。7、对于长距离输气管线，当Q、D、P1max、P2min一定时，输气管末段的最大长度为：，此时管末段的储气能力为0。储气能力最大的末段长度为Lmax的0.5倍。8、北美、西欧有关的管道标准已规定，20英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要优点有：提高输送效率、降低管道腐蚀速度。9、工程上用压缩因子来表示真实气体与理想气体PVT特性之间的差别，该值偏离1愈远，表明气体的PVT性质偏离理想气体性质愈远。10、天然气的相对密度是指同一压力和温度下气体密度与空气密度之比，无量纲。11、“输气管道工程设计规范(GB50251-2003)”中规定：进入输气管道的气体必须清除机械杂质，水露点应比输送条件下最低环境温度低5℃；烃露点应低于-17℃，气体中的H2S含量不应高于6mg/m3。12、在工程上，一般根据判断管线内的含水量是否达到形成水合物的条件。管线内形成水合物后可采取方法可迅速使水合物分解，管路畅通。13、对简单输气管路，提高起点压力或降低终点压力都会增加输量，但对输量增加更有利。终点压力在低压范围内变化对输量变化的影响。14、在高压下，气体动力粘度随温度升高而减小，随气体密度的减小而减小。15、输气管道工程设计规范(GB50251-2003)中规定：进入输气管道的气体必须清除机械杂质，水露点应比输送条件下最低环境温度低5-10℃，这是由于水的存在具有以下危害：加剧内壁设备腐蚀、减小管道流通面积、形成水合物堵塞管线。16、当Q、D、P1max、P2min一定时，输气管末段的最大长度为：，此时管末段的储气能力为________。储气能力最大的末段长度为Lmax的___________倍。17、对下图所示的两条简单管路，如果起点压力相同，在任一长度x处，线路1的各点流速（大于、小于、等于）线路2的流速，线路1的终点压力（大于、小于、等于）线路2的终点压力。这主要是由于气体的造成的。18、沿线地形激烈起伏对输气管输量有影响，当线路纵断面图与通过管路起点水平线所围面积为正时，其输量；面积为负时，输量。这是由于气体沿管长变化所致。19、在工程上，一般根据判断管线内的含水量是否达到形成水合物的条件。管线内形成水合物后采取方法可迅速使水合物分解，管路畅通。二、分析题1、已知输气管流量基本公式为：，分析管路的终点压力对流量的影响。提示：参见教材第四章，第五节，P1282、分析天然气中水的存在对输气管线具有哪些危害？1）会减少输气截面，增加输气阻力2）酸性气体（H2S,CO2）形成酸性水溶液，对管内壁产生腐蚀。3）在一定压力、温度条件下，水还能和天然气中的轻组分生成固体冰雪状水合物，堵塞管道。（JZ20－2→兴城输气管曾因水合物堵塞管道而停产一周）。4）水蒸气会降低天然气热值。3.试述输气系统的组成及长距离输气管的发展趋势提示：输气系统的组成参见教材绪论，第三节，P7~11长距离输气管的发展趋势参见教材绪论，第四节，P11~164、输气管的流量基本公式为：分析管径、管长、温度和压力平方差对输量的影响。提示：参见教材第四章，第五节，P126~127三、计算题1、已知输气管长100公里，内...
