技术交底北京建工集团通用硬质阻燃PVC管明敷

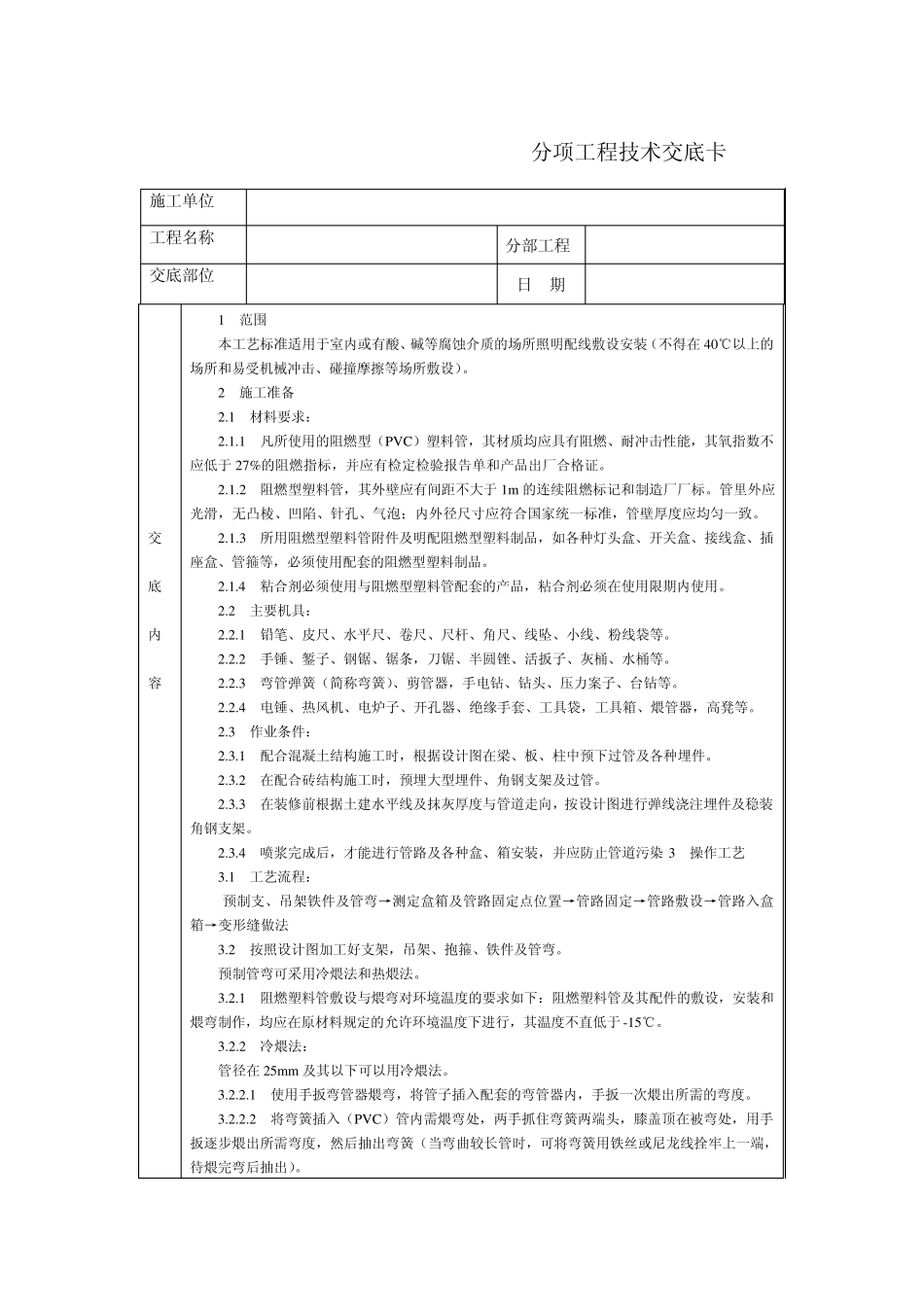

分项工程技术交底卡 施工单位 工程名称 分部工程 交底部位 日 期 交 底 内 容 1 范围 本工艺标准适用于室内或有酸、碱等腐蚀介质的场所照明配线敷设安装（不得在40℃以上的场所和易受机械冲击、碰撞摩擦等场所敷设）。 2 施工准备 2.1 材料要求： 2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。 2.1.2 阻燃型塑料管，其外壁应有间距不大于1m 的连续阻燃标记和制造厂厂标。管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。 2.1.3 所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃型塑料制品。 2.1.4 粘合剂必须使用与阻燃型塑料管配套的产品，粘合剂必须在使用限期内使用。 2.2 主要机具： 2.2.1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。 2.2.2 手锤、錾子、钢锯、锯条，刀锯、半圆锉、活扳子、灰桶、水桶等。 2.2.3 弯管弹簧（简称弯簧）、剪管器，手电钻、钻头、压力案子、台钻等。 2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套、工具袋，工具箱、煨管器，高凳等。 2.3 作业条件： 2.3.1 配合混凝土结构施工时，根据设计图在梁、板、柱中预下过管及各种埋件。 2.3.2 在配合砖结构施工时，预埋大型埋件、角钢支架及过管。 2.3.3 在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。 2.3.4 喷浆完成后，才能进行管路及各种盒、箱安装，并应防止管道污染 3 操作工艺 3.1 工艺流程： 预制支、吊架铁件及管弯→测定盒箱及管路固定点位置→管路固定→管路敷设→管路入盒箱→变形缝做法 3.2 按照设计图加工好支架，吊架、抱箍、铁件及管弯。 预制管弯可采用冷煨法和热煨法。 3.2.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不直低于-15℃。 3.2.2 冷煨法： 管径在25mm 及其以下可以用冷煨法。 3.2.2.1 使用手扳弯管器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需的弯度。 3.2.2.2 将弯簧插入（PVC）管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用手扳逐步煨出所需弯度，然后抽出弯簧（当弯曲较长管...
