投入式液位变送器

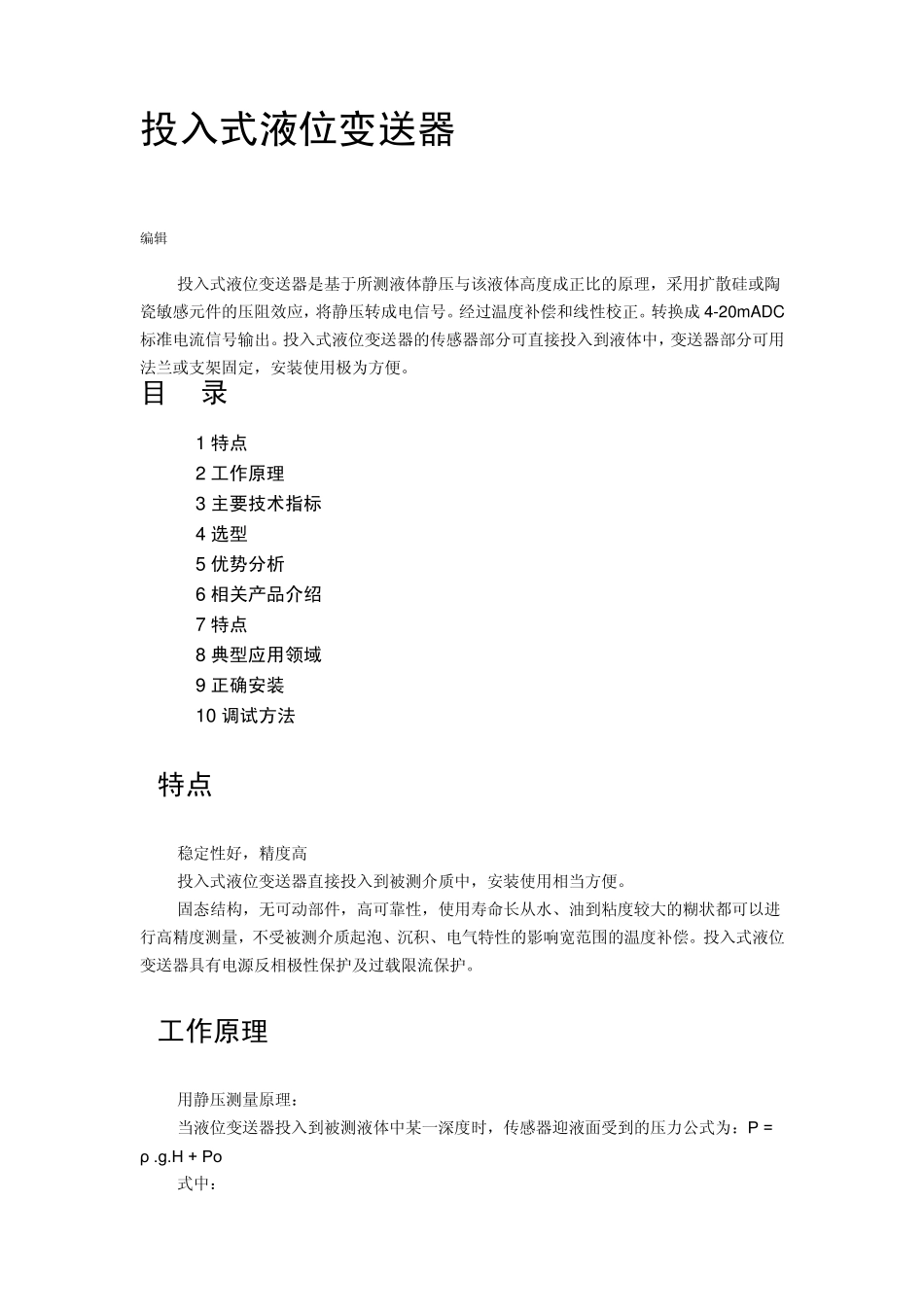

投入式液位变送器 编辑 投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。 目 录 1 特点 2 工作原理 3 主要技术指标 4 选型 5 优势分析 6 相关产品介绍 7 特点 8 典型应用领域: 9 正确安装 10 调试方法 1特点 稳定性好，精度高 投入式液位变送器直接投入到被测介质中，安装使用相当方便。 固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。 2工作原理 用静压测量原理： 当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po 式中： P ：变送器迎液面所受压力 厦门精川投入式液位计 ρ：被测液体密度 g ：当地重力加速度 Po ：液面上大气压 H ：变送器投入液体的深度 同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度 上海蒙晖——防腐液位变送器 3主要技术指标 测量范围：0.3～110m 精度：0.2、0.5、1.0 级 工作温度：-20～80℃ 输出信号：二线制 4～20mADC 电源电压：标准 24VDC（12～36VDC） 不灵敏区：≤±1.0%FS 负载能力：0-600Ω 相对温度：≤85% 防护等级：IP68 防爆标志：Ex iaⅡCT4-7 4选型 型 谱 说 明 ATE500 投入式静压液位变送器 类质 1 缆式 2 杆式（传感器装在底部，直接接触液体介质） 3 防腐式 4 导压杆式（传感器装在上部，不直接接触介质） 过程连接形式 T 支架安装 N 法兰安装 DN40 PN1.0 Y 特别约定 传感器连接材料 1 304 杆式 2 316 3 316L 4 丁晴橡胶与聚氯乙烯复合物 缆式 5 聚四氟乙烯，（聚丙烯法兰） 防爆方式 O 不防爆 E 本安防爆Exia ⅡCT6 显示方式 O 不带现场批示 Z 带电流表指示(0-100%刻度) X 带液晶数字显示 配重情况 O 无需配重 W 需要配重 -□ 安装高度(mm) -□ 测量高度(m...
