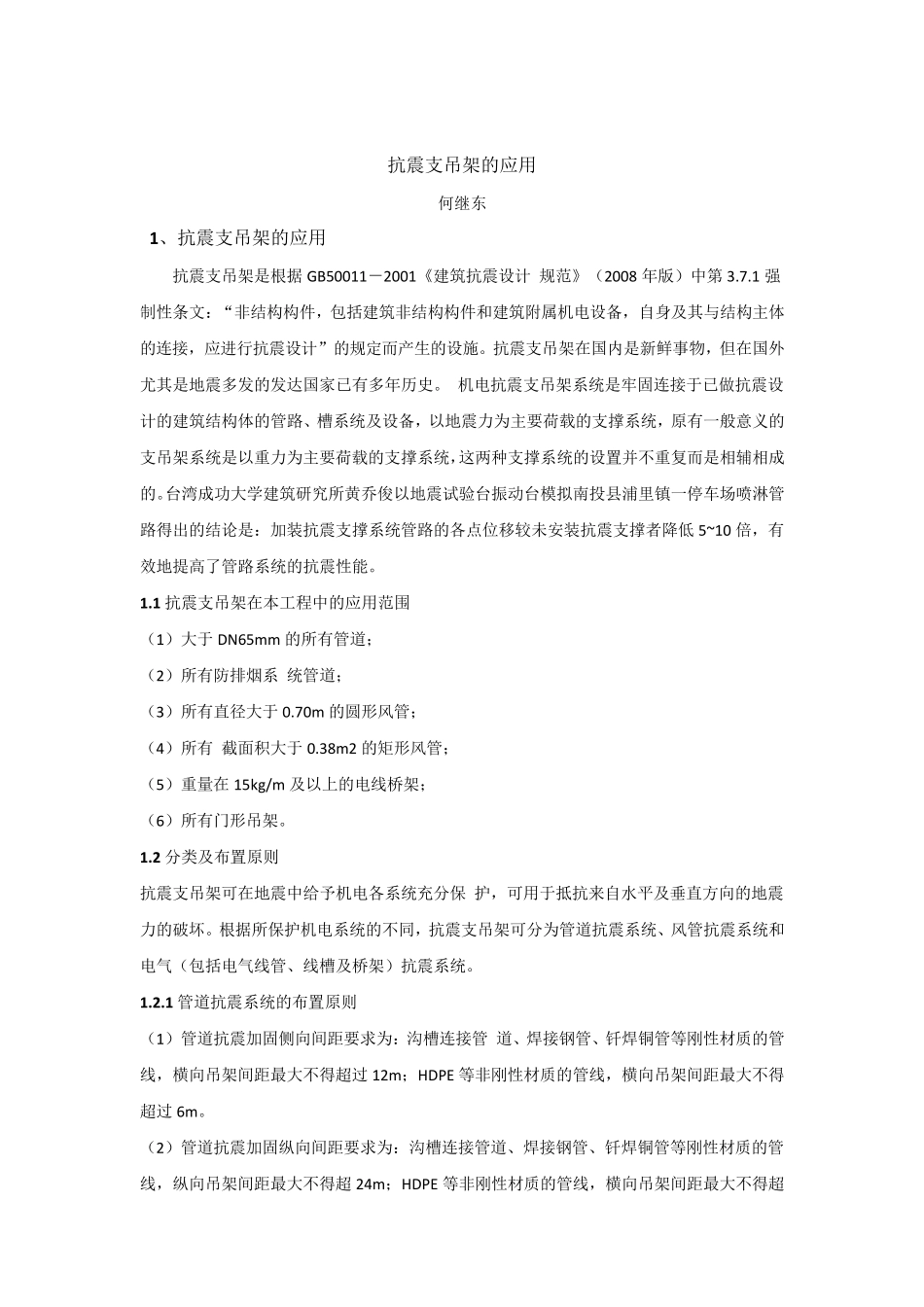

抗震支吊架的应用 何继东 1、抗震支吊架的应用 抗震支吊架是根据GB50011－2001《建筑抗震设计 规范》（2008 年版）中第3.7.1 强制性条文：“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计”的规定而产生的设施。抗震支吊架在国内是新鲜事物，但在国外尤其是地震多发的发达国家已有多年历史。 机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的。台湾成功大学建筑研究所黄乔俊以地震试验台振动台模拟南投县浦里镇一停车场喷淋管路得出的结论是：加装抗震支撑系统管路的各点位移较未安装抗震支撑者降低 5~10 倍，有效地提高了管路系统的抗震性能。 1.1 抗震支吊架在本工程中的应用范围 （1）大于 DN65mm 的所有管道； （2）所有防排烟系 统管道； （3）所有直径大于 0.70m 的圆形风管； （4）所有 截面积大于 0.38m2 的矩形风管； （5）重量在 15kg/m 及以上的电线桥架； （6）所有门形吊架。 1.2 分类及布置原则 抗震支吊架可在地震中给予机电各系统充分保 护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同，抗震支吊架可分为管道抗震系统、风管抗震系统和电气（包括电气线管、线槽及桥架）抗震系统。 1.2.1 管道抗震系统的布置原则 （1）管道抗震加固侧向间距要求为：沟槽连接管 道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距最大不得超过 12m；HDPE 等非刚性材质的管线，横向吊架间距最大不得超过 6m。 （2）管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距最大不得超 24m；HDPE 等非刚性材质的管线，横向吊架间距最大不得超过12m 。 1.2.2 风管抗震系统的布置原则 （1）普通刚性风管侧向抗震吊架的最大间距为9 m ，普通刚性风管纵向抗震吊架的最大间距为18m 。 （2）玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架，最大间距为4.5m ，纵向最大间距为9m 。 1.2.3 电气抗震系统的布置原则 （1）刚性电气线管、线槽及桥架侧向抗震最大间 距不得超过12m ，纵向抗震最大间距不得超过24m 。 （2）非刚性材质电气线管、线槽及桥架横向抗震最大间距不得超过6m ，纵向最大间距不得超过...
