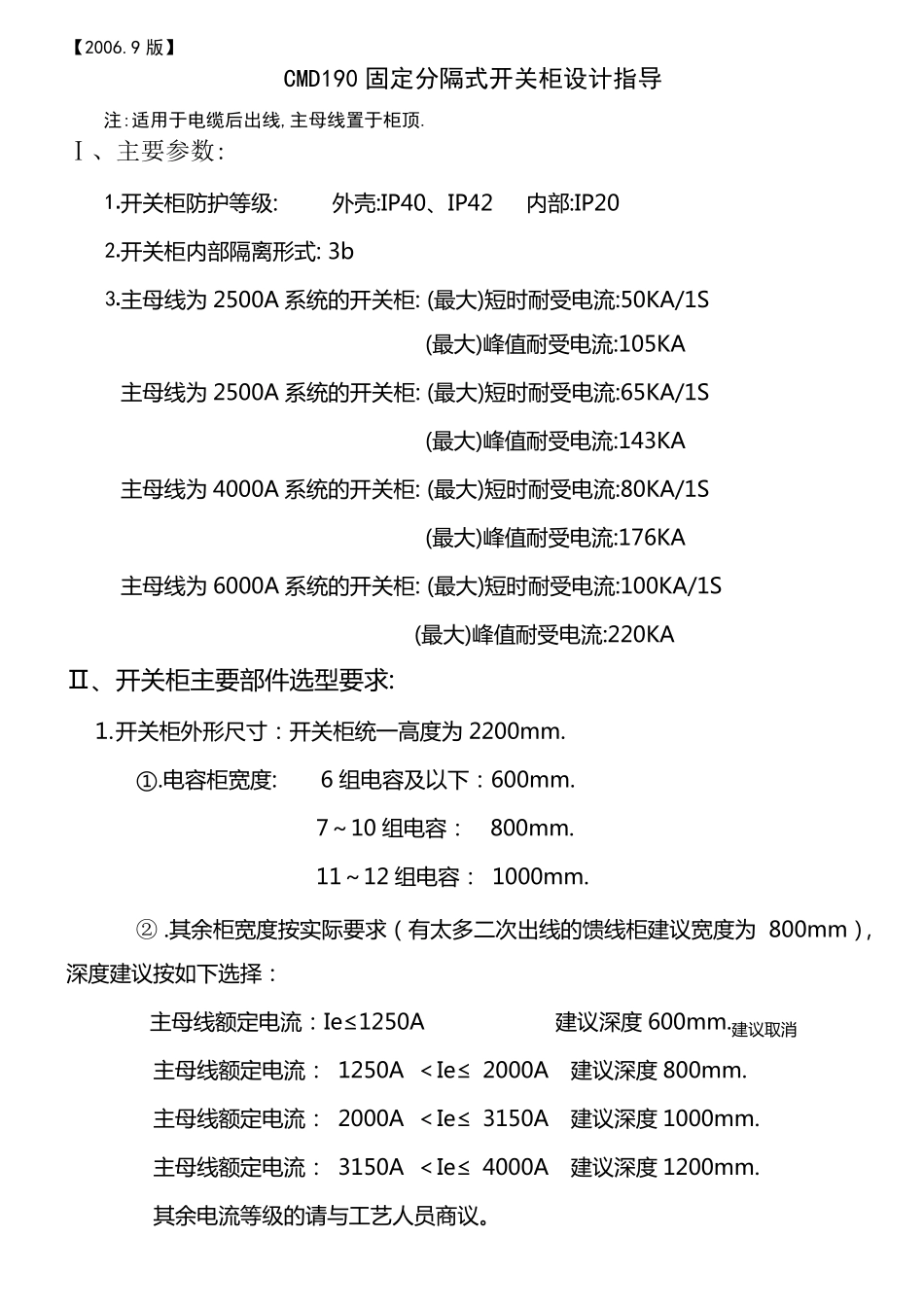

【2006.9 版】 CMD190 固定分隔式开关柜设计指导 注:适用于电缆后出线,主母线置于柜顶. Ⅰ、主要参数: ⒈开 关 柜 防 护 等 级 : 外 壳 :IP40、 IP42 内 部 :IP20 ⒉开 关 柜 内 部 隔 离 形 式 : 3b ⒊主 母 线 为 2500A 系 统 的 开 关 柜 : (最 大 )短 时 耐 受 电 流 :50KA/1S (最 大 )峰 值 耐 受 电 流 :105KA 主 母 线 为 2500A 系 统 的 开 关 柜 : (最 大 )短 时 耐 受 电 流 :65KA/1S (最 大 )峰 值 耐 受 电 流 :143KA 主 母 线 为 4000A 系 统 的 开 关 柜 : (最 大 )短 时 耐 受 电 流 :80KA/1S (最 大 )峰 值 耐 受 电 流 :176KA 主 母 线 为 6000A 系 统 的 开 关 柜 : (最 大 )短 时 耐 受 电 流 :100KA/1S (最 大 )峰 值 耐 受 电 流 :220KA Ⅱ、 开 关 柜 主 要 部 件 选 型 要 求 : ⒈ 开 关 柜 外 形 尺 寸 ： 开 关 柜 统 一 高 度 为 2200mm. ①.电 容 柜 宽 度 : 6 组 电 容 及 以 下 ： 600mm. 7～ 10 组 电 容 ： 800mm. 11～ 12 组 电 容 ： 1000mm. ② .其 余 柜 宽 度 按 实 际 要 求 （ 有 太 多 二 次 出 线 的 馈 线 柜 建 议 宽 度 为800mm），深 度 建 议 按 如 下 选 择 ： 主 母 线 额 定 电 流 ： Ie≤1250A 建 议 深 度 600mm.建 议 取 消 主 母 线 额 定 电 流 ： 1250A ＜ Ie≤ 2000A 建 议 深 度 800mm. 主 母 线 额 定 电 流 ： 2000A ＜ Ie≤ 3150A 建 议 深 度 1000mm. 主 母 线 额 定 电 流 ： 3150A ＜ Ie≤ 4000A 建 议 深 度 1200mm. 其 余 电 流 等 级 的 请 与 工 艺 人 员 商 议 。 2． 开 关 柜 内 铜 排 选 用 标 准 : ①.主母线额定电流对应的铜 母排 （ 仅供参考，尽量采用 ） ②.垂直母线额定电流对应的铜 排 规格 垂直母线 额定电流 垂直 A.B.C 排 的 选 用 规格 垂直 N 排 的 选 用 规格 垂直 PE 排 的 选 用 规格 400A建议取消 1X(40X4) 1X(40X4) 1X(40X4) 500A建议取消 1X(40X4) 1X(40X4) 1X(40X4) 630A 1X(50X5) 1X(40X4) 1X(40X4) 800A 1X(60X5) 1X(40X4) 1X(40X...
