拉深模设计说明书

拉深模设计说明书_第1页
1/21

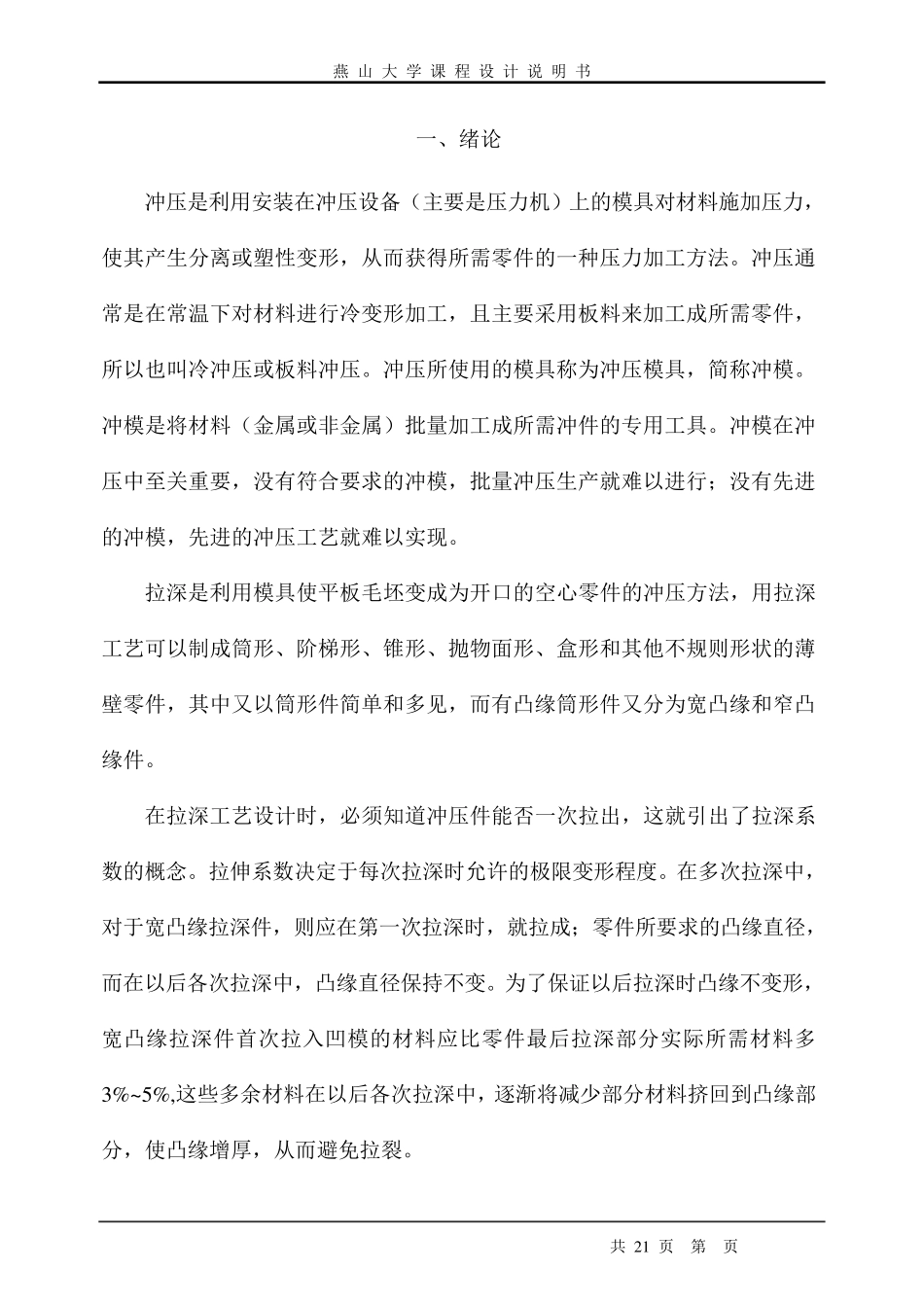

拉深模设计说明书_第2页
2/21
拉深模设计说明书_第3页
3/21
燕 山 大 学 课 程 设 计 说 明 书 目录 一、绪论——————————————————————————1 二、工艺分析————————————————————————2 2 .1 分析工件的冲压工艺性—————————————————2 2.208钢的化学成分和机械性能———————————————2 三、拉深工序计算——————————————————————3 3.1 选定修边余量δ ———————————————————3 3.2计算毛坯直径 D————————————————————3 3.3计算工件拉深次数及各次拉深尺寸————————————4 3.4必要的拉深工序图———————————————————5 3.5确定工序———————————————————————6 3.6工艺方案选择—————————————————————6 四、工序压力计算和压力机的选择———————————————7 4 .1 计算落料拉深复合工序压力———————————————7 4 .2 落料拉深工序压力机的选择———————————————8 4 .3 排样设计———————————————————————1 0 4.4工件二次拉深拉深力及修边冲裁力的计算—————————11 4.5第二次拉深压力机的选择————————————————12 4.6压力机主要参数————————————————————12 五、模具工作部分尺寸和公差计算———————————————1 2 六、工件零件结构尺寸和公差的确定——————————————13 6.1落料拉伸复合模选用原则————————————————13 6.2模具零件尺寸确定———————————————————14 七、总结——————————————————————————1 9 八、附图——————————————————————————2 0 九、参考文献————————————————————————2 1 燕 山 大 学 课 程 设 计 说 明 书 共 21 页 第 页 一、绪论 冲压是利用安装在冲压设备(主要是压力机)上的模具对材料施加压力,使其产生分离或塑性变形,从而获得所需零件的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工,且主要采用板料来加工成所需零件,所以也叫冷冲压或板料冲压。冲压所使用的模具称为冲压模具,简称冲模。冲模是将材料(金属或非金属)批量加工成所需冲...
