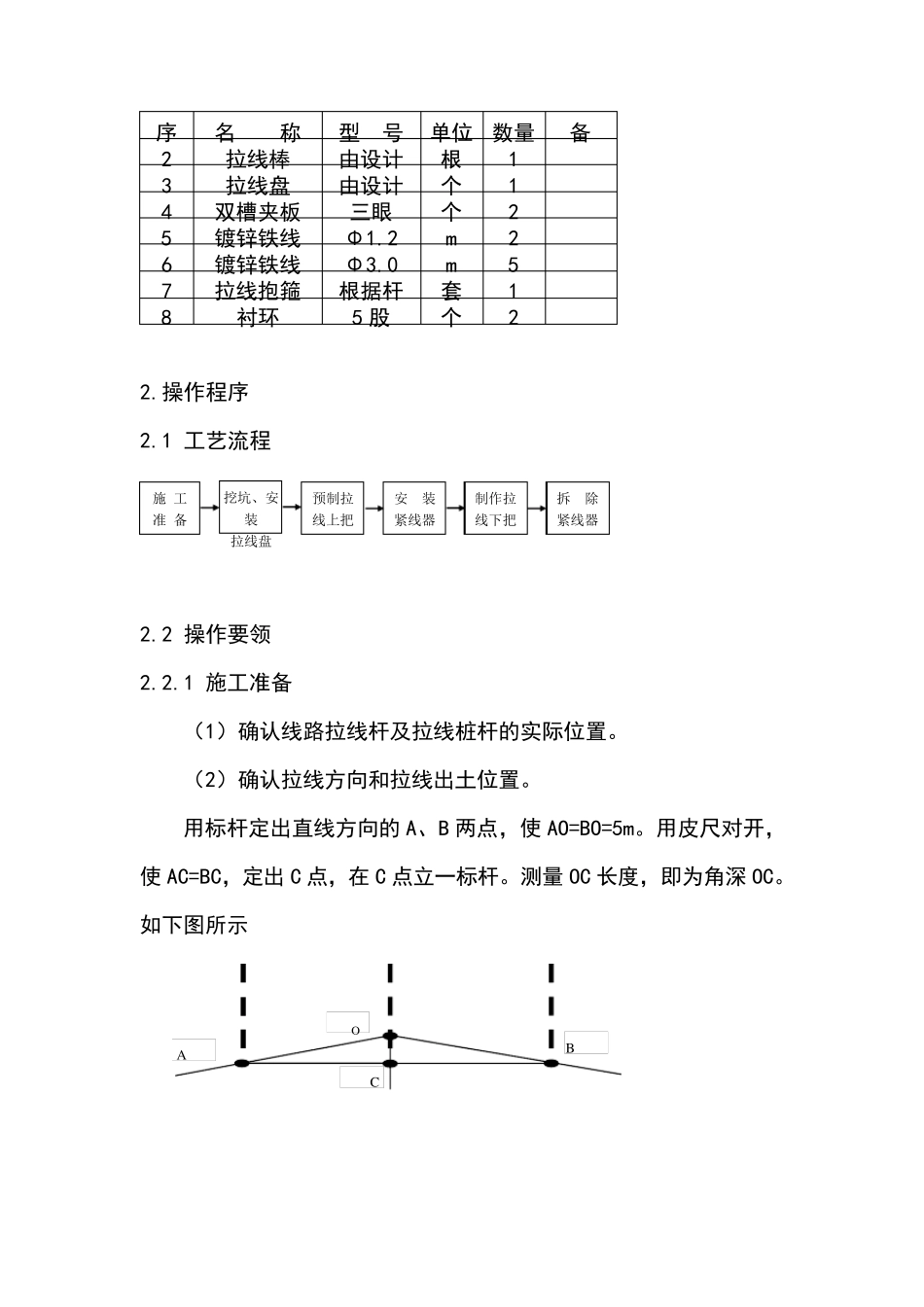

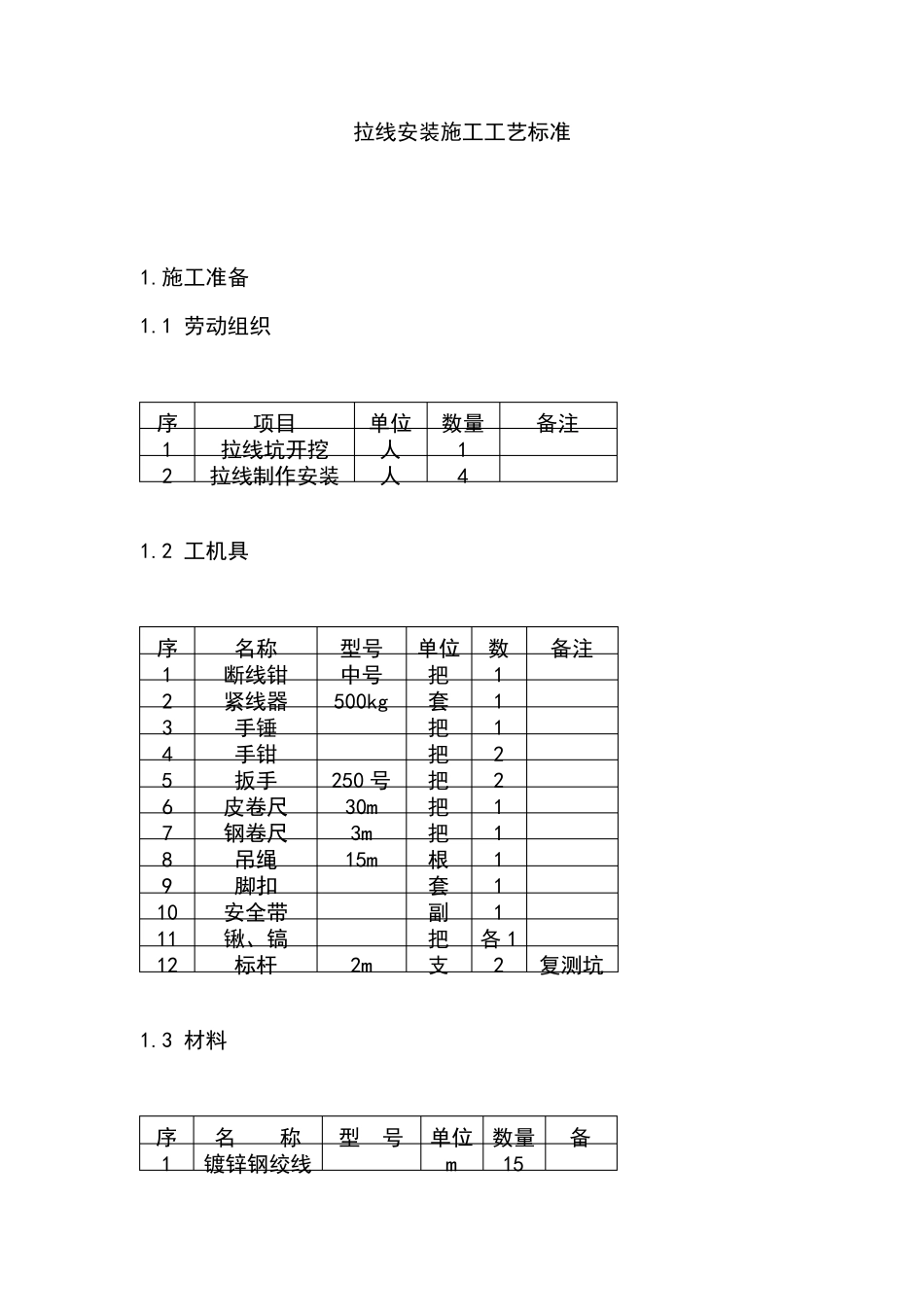

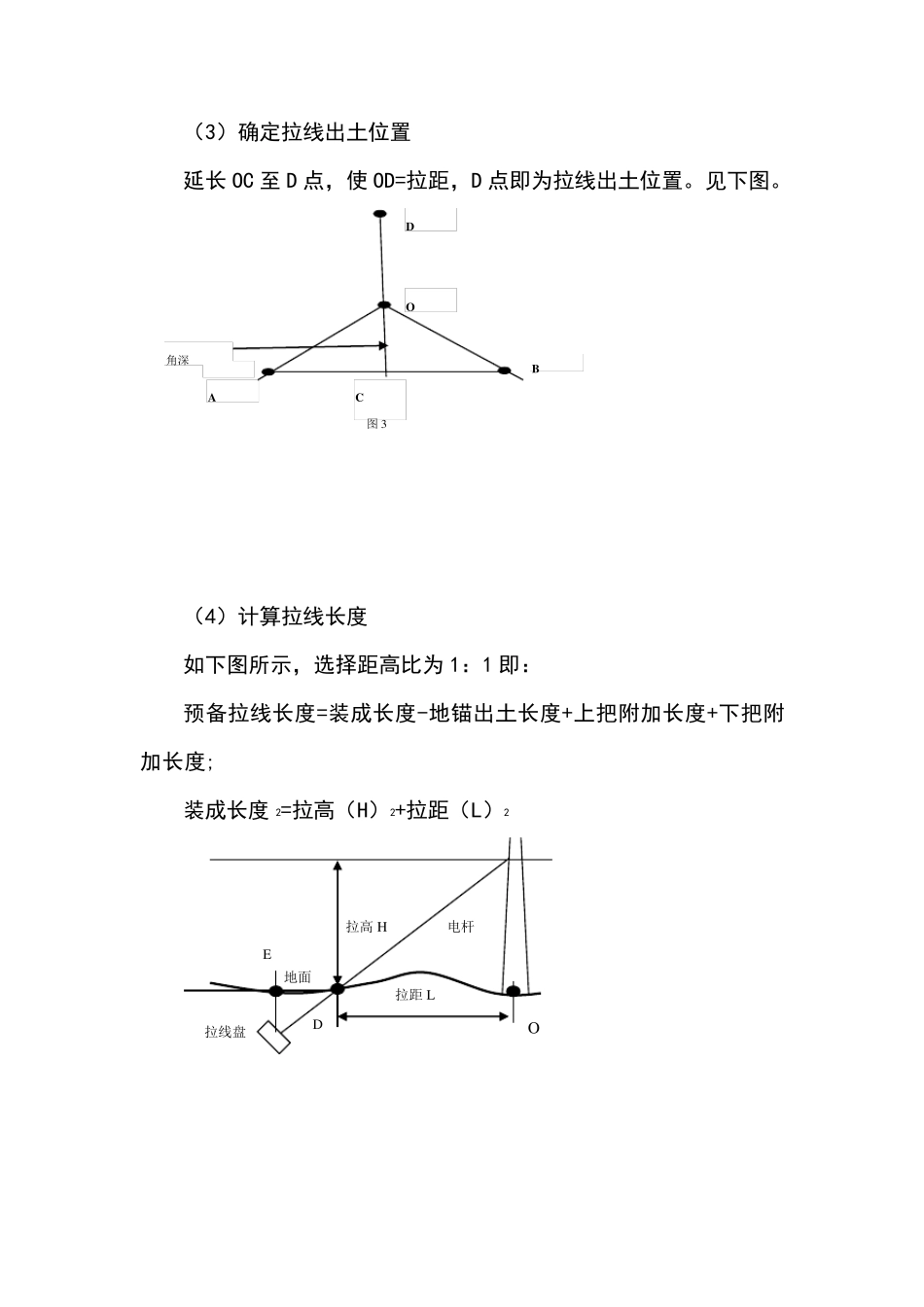

拉线安装施工工艺标准 1.施工准备 1.1 劳动组织 序 项目 单位 数量 备注 1 拉线坑开挖 人 1 2 拉线制作安装 人 4 1.2 工机具 序名称 型号 单位 数备注 1 断线钳 中号 把 1 2 紧线器 500kg 套 1 3 手锤 把 1 4 手钳 把 2 5 扳手 250 号 把 2 6 皮卷尺 30m 把 1 7 钢卷尺 3m 把 1 8 吊绳 15m 根 1 9 脚扣 套 1 10 安全带 副 1 11 锹、镐 把 各 1 12 标杆 2m 支 2 复测坑 1.3 材料 序名 称 型 号 单位 数量 备 1 镀锌钢绞线 m 15 序名 称 型 号 单位 数量 备 2 拉线棒 由设计根 1 3 拉线盘 由设计个 1 4 双槽夹板 三眼 个 2 5 镀锌铁线 Φ1.2 m 2 6 镀锌铁线 Φ3.0 m 5 7 拉线抱箍 根据杆套 1 8 衬环 5 股 个 2 2.操作程序 2.1 工艺流程 2.2 操作要领 2.2.1 施工准备 （1）确认线路拉线杆及拉线桩杆的实际位置。 （2）确认拉线方向和拉线出土位置。 用标杆定出直线方向的 A、B 两点，使 AO=BO=5m。用皮尺对开，使 AC=BC，定出 C 点，在 C 点立一标杆。测量OC 长度，即为角深 OC。如下图所示 施 工 准 备 安 装 紧线器 制作拉 线下把 拆 除 紧线器 挖坑、安装 拉线盘 预制拉 线上把 O B A C （3）确定拉线出土位置 延长OC 至D 点，使OD=拉距，D 点即为拉线出土位置。见下图。 （4）计算拉线长度 如下图所示，选择距高比为1：1 即： 预备拉线长度=装成长度-地锚出土长度+上把附加长度+下把附加长度; 装成长度 2=拉高（H）2+拉距（L）2 O A 角深 B C D 图 3 O 地面 拉高 H 电杆 拉距 L 拉线盘 D E （5）拉线坑位置 DE= 22拉线坑深度－土长度拉线棒长度－拉线棒出 2.2.2 挖坑、安装拉线盘 （1）按照确定的拉线坑位置E，开挖拉线坑。 （2）将拉线棒一端穿入拉线盘预留孔中，戴上大垫片，拧上螺帽并拧紧。 （3）将拉线盘放入拉线坑中，调整拉线棒位置、角度。 （4）将拉线坑回填。 2.2.3 预制拉线上把 （1）在距钢绞线头部600mm 处，将钢绞线端部回折，装入衬环。 （2）安装双槽夹板，并用铁锤敲打至衬环处，用扳手将双槽夹板螺帽拧紧。 （3）用Φ3.0 铁线在距双槽夹板150mm 处开始缠扎，缠扎长度100mm。 （4）在距铁丝缠扎末端20mm 处，用断线钳将钢绞线截断，在钢绞线头部用扎线缠扎 3 层，并用手钳将扎线...
