拓普康仪器数据传输及其转换

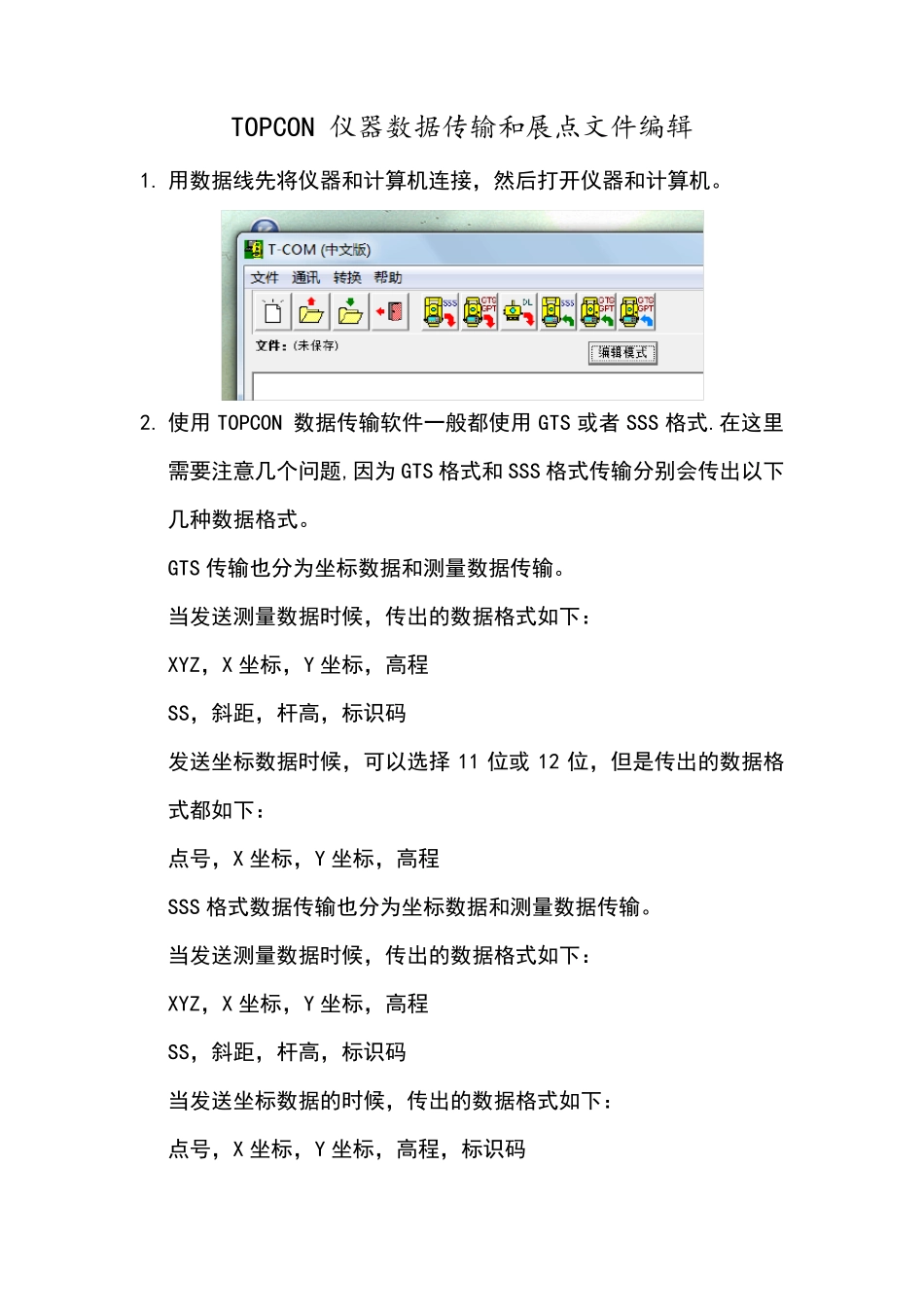

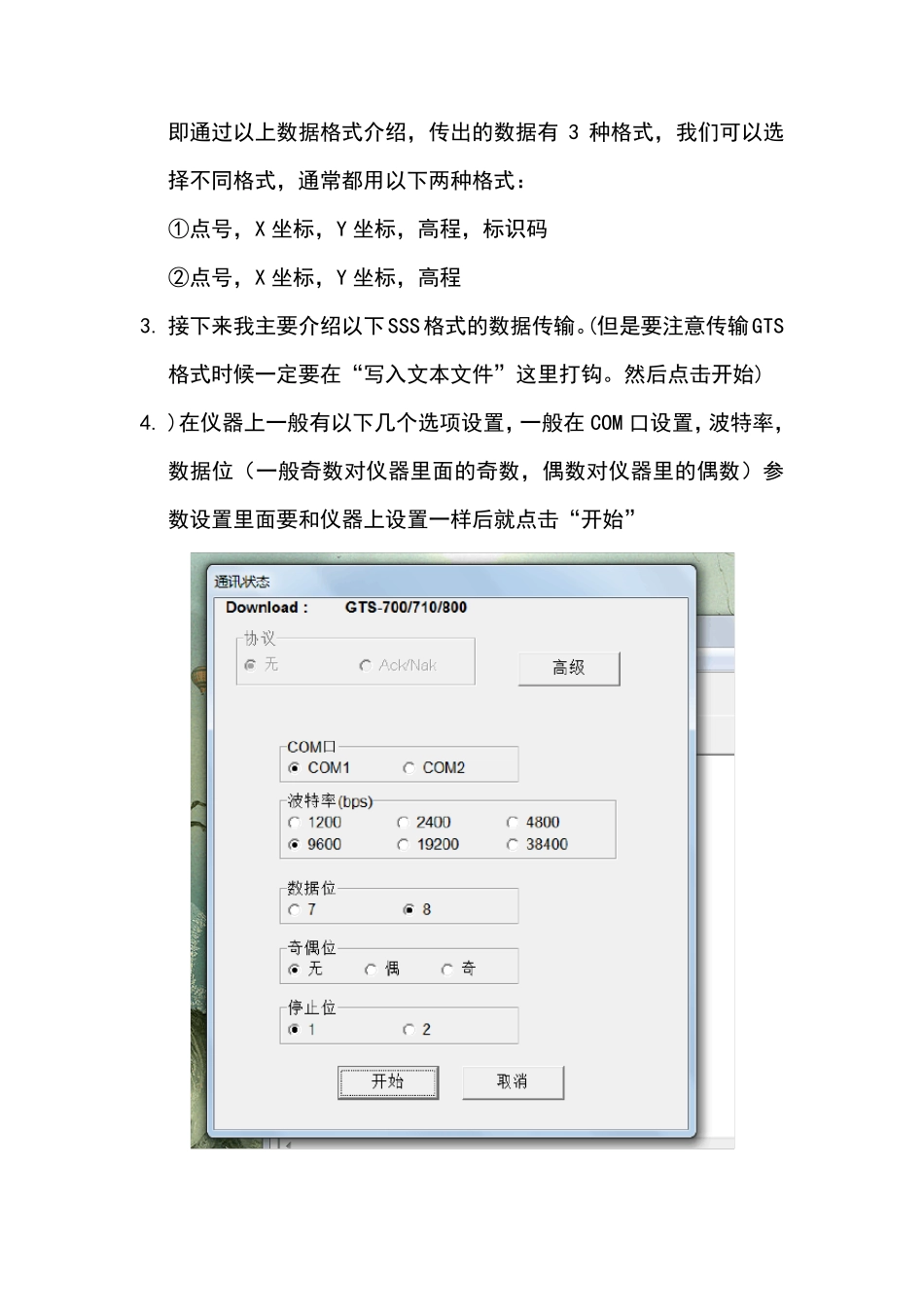

TOPCON 仪器数据传输和展点文件编辑 1. 用数据线先将仪器和计算机连接，然后打开仪器和计算机。 2. 使用TOPCON 数据传输软件一般都使用GTS 或者 SSS 格式.在这里需要注意几个问题,因为 GTS 格式和SSS 格式传输分别会传出以下几种数据格式。 GTS 传输也分为坐标数据和测量数据传输。 当发送测量数据时候，传出的数据格式如下： XYZ，X 坐标，Y 坐标，高程 SS，斜距，杆高，标识码 发送坐标数据时候，可以选择 11 位或 12 位，但是传出的数据格式都如下： 点号，X 坐标，Y 坐标，高程 SSS 格式数据传输也分为坐标数据和测量数据传输。 当发送测量数据时候，传出的数据格式如下： XYZ，X 坐标，Y 坐标，高程 SS，斜距，杆高，标识码 当发送坐标数据的时候，传出的数据格式如下： 点号，X 坐标，Y 坐标，高程，标识码 即通过以上数据格式介绍，传出的数据有3 种格式，我们可以选择不同格式，通常都用以下两种格式： ①点号，X 坐标，Y 坐标，高程，标识码 ②点号，X 坐标，Y 坐标，高程 3. 接下来我主要介绍以下SSS格式的数据传输。(但是要注意传输GTS格式时候一定要在“写入文本文件”这里打钩。然后点击开始) 4. )在仪器上一般有以下几个选项设置，一般在COM 口设置，波特率，数据位（一般奇数对仪器里面的奇数，偶数对仪器里的偶数）参数设置里面要和仪器上设置一样后就点击“开始” 4．然后就开始数据传输，一般传输数据时候软件界面显示如下 5.仪器数据传输完成后。然后点击“文件”里面的“另存为”，将数据保存在一个文件夹下，一般要加后缀名为“.TXT”。 6 .保存完的数据应该是如下图所示格式。 第一个逗号前是点名，第二个逗号前是 X 坐标，第三个逗号前是Y 坐标，第四个逗号前是 H,最后一个是标识码。而要在南方 CASS 软件上展点绘图，其格式应该是：点名，标识码，X 坐标，Y 坐标，H。 由于以上数据格式不能在南方 CASS 软件上展绘，所以需要改变格式。 7. 改变上图所示格式步骤如下：  先用EXCEL 打开TXT 格式的数据，在EXCEL 打开文件界面要选择“文件类型”为“所有文件”。如图： 文件类型：  然后就看到如下界面，点击“下一步” 接下来就可以看到如下界面 在该界面中一定要在“逗号” 该选项里面打钩，做完这一步然后就点击“完成”。  上述步骤完成后就在EXCEL 里面打开了 TXT 数据，其界面如下 其格式是不能在南方CASS 上进行展点...
