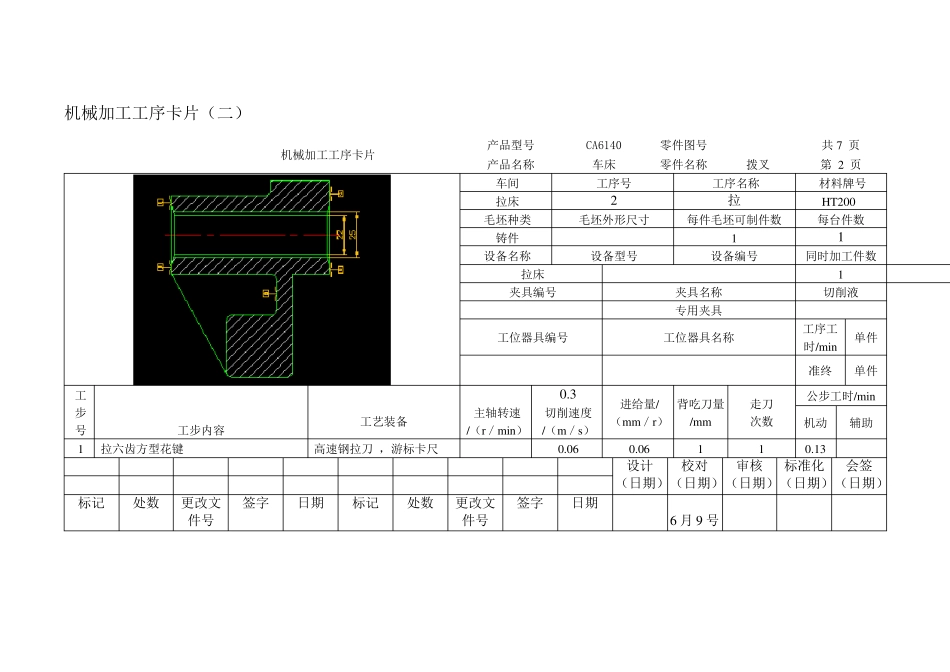

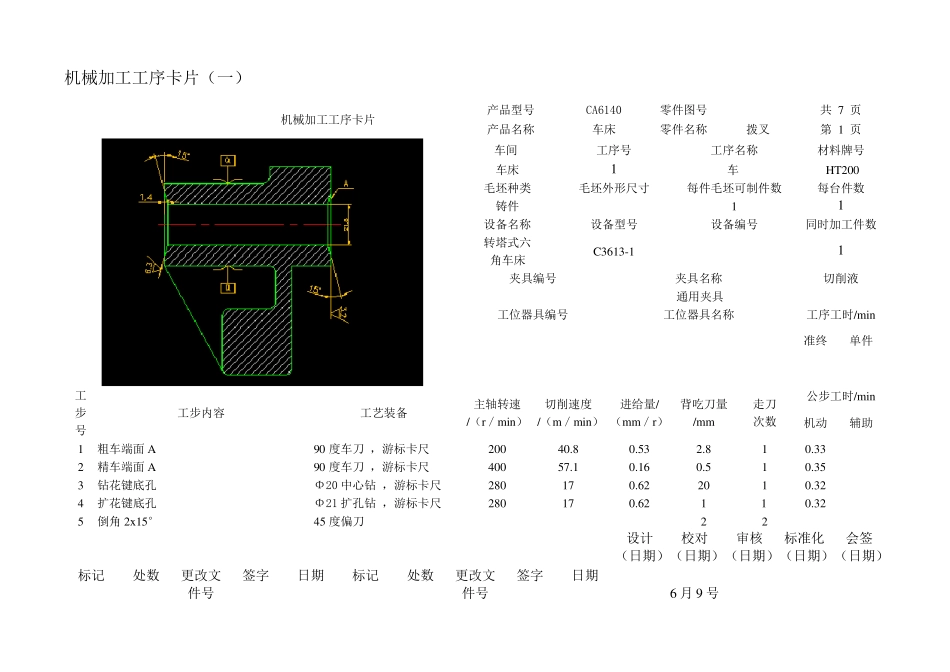

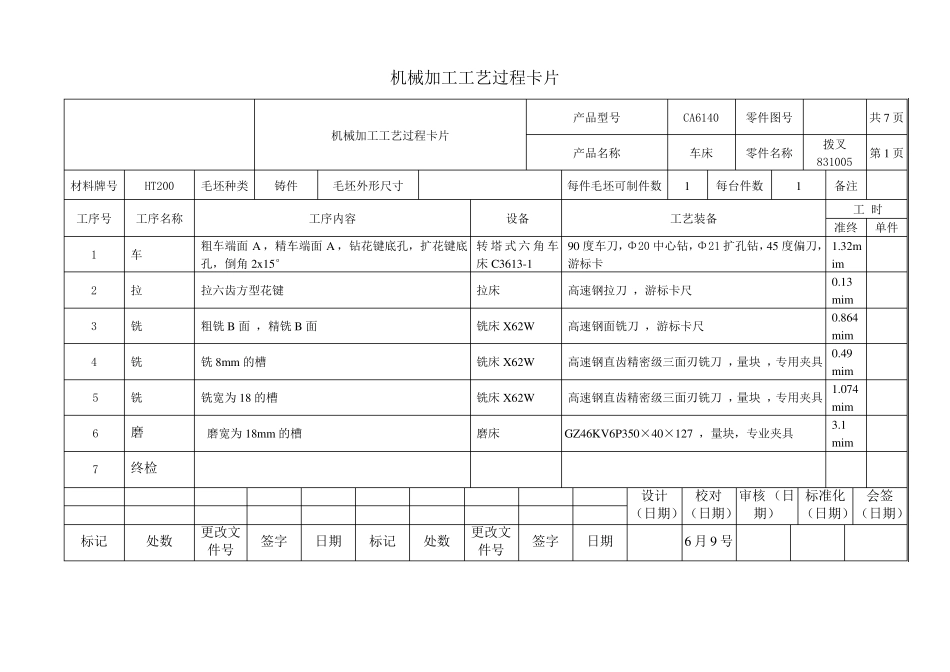

机械加工工艺过程卡片 机械加工工艺过程卡片 产品型号 CA6140 零件图号 共7 页 产品名称 车床 零件名称 拨叉 831005 第1 页 材料牌号 HT200 毛坯种类 铸件 毛坯外形尺寸 每件毛坯可制件数 1 每台件数 1 备注 工序号 工序名称 工序内容 设备 工艺装备 工 时 准终 单件 1 车 粗车端面A ，精车端面A ，钻花键底孔，扩花键底孔，倒角2x15° 转 塔 式 六 角车床C3613-1 90 度车刀，Φ20 中心钻，Φ21 扩孔钻，45 度偏刀，游标卡 1.32mim 2 拉 拉六齿方型花键 拉床 高速钢拉刀 ，游标卡尺 0.13 mim 3 铣 粗铣 B 面 ，精铣 B 面 铣床X62W 高速钢面铣刀 ，游标卡尺 0.864mim 4 铣 铣 8mm 的槽 铣床X62W 高速钢直齿精密级三面刃铣刀 ，量块 ，专用夹具 0.49 mim 5 铣 铣宽为 18 的槽 铣床X62W 高速钢直齿精密级三面刃铣刀 ，量块 ，专用夹具 1.074 mim 6 磨 磨宽为 18mm 的槽 磨床 GZ46KV6P350×40×127 ，量块，专业夹具 3.1 mim 7 终检 设计 （日期） 校对 （日期） 审核 （日期） 标准化（日期） 会签 （日期） 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 6 月 9 号 机械加工工序卡片（一） 机械加工工序卡片 产品型号 CA6140 零件图号 共 7 页 产品名称 车床 零件名称 拨叉 第 1 页 车间 工序号 工序名称 材料牌号 车床 1 车 HT200 毛坯种类 毛坯外形尺寸 每件毛坯可制件数 每台件数 铸件 1 1 设备名称 设备型号 设备编号 同时加工件数 转塔式六 角车床 C3613-1 1 夹具编号 夹具名称 切削液 通用夹具 工位器具编号 工位器具名称 工序工时/min 准终 单件 工步号 工步内容 工艺装备 主轴转速 /（r／min） 切削速度 /（m／min） 进给量/（mm／r） 背吃刀量/mm 走刀 次数 公步工时/min 机动 辅助 1 粗车端面A 90 度车刀 ，游标卡尺 200 40.8 0.53 2.8 1 0.33 2 精车端面A 90 度车刀 ，游标卡尺 400 57.1 0.16 0.5 1 0.35 3 钻花键底孔 Φ20 中心钻 ，游标卡尺 280 17 0.62 20 1 0.32 4 扩花键底孔 Φ21 扩孔钻 ，游标卡尺 280 17 0.62 1 1 0.32 5 倒角2x 15° 45 度偏刀 2 2 设计 （日期） 校对 （日期） 审核 （日期） 标准化（日期） 会签 （日期） 标记 处数 更改...
