拨叉课程设计说明书

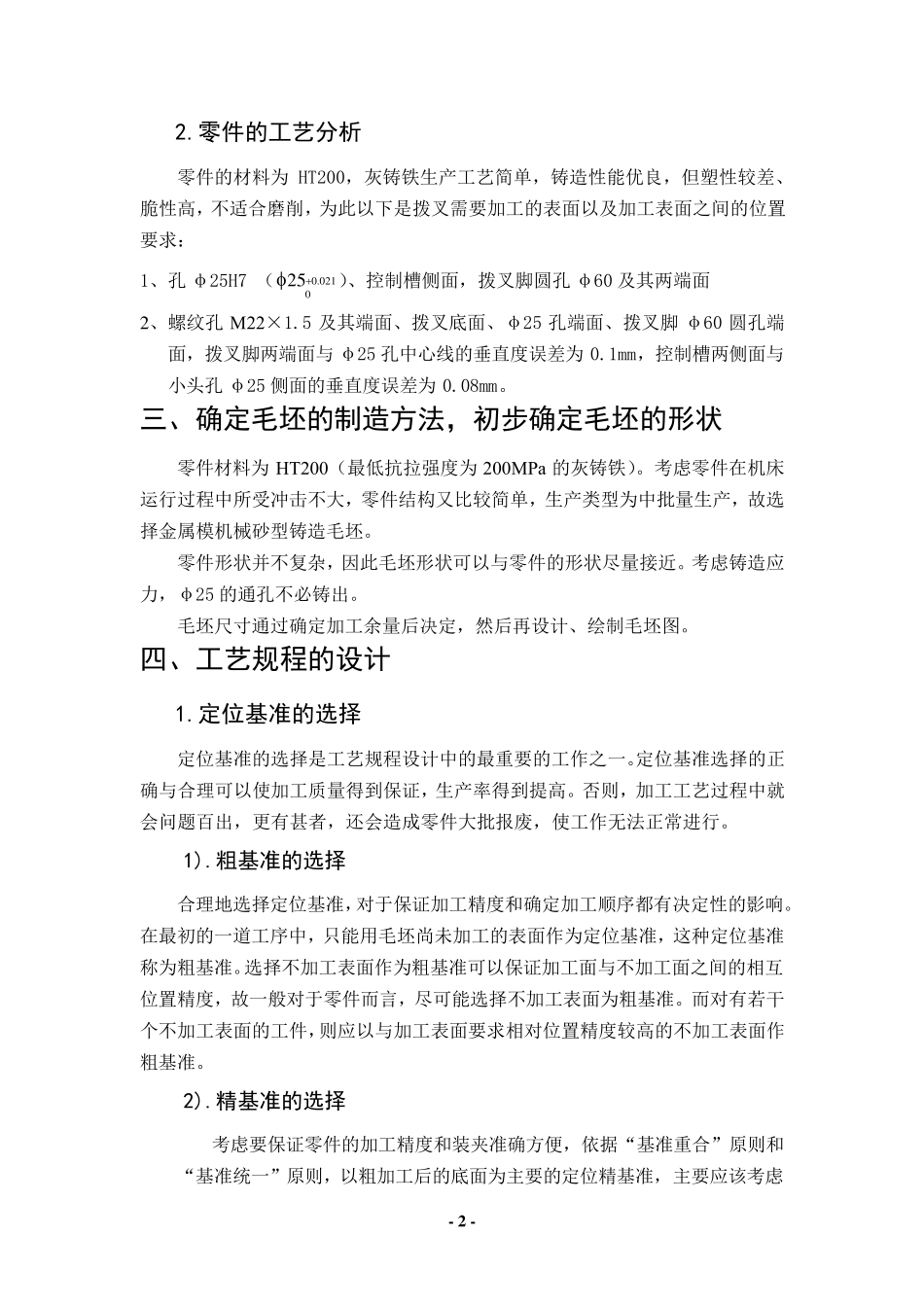

- 1 - 一、设计内容 设计题目：设计CA6140 车床拨叉（831002）零件的机械加工工艺规程及机床夹具。拨叉零件图、夹具零件图、夹具总装图见附件。本零件为中批量生产。 二、零件分析 1.零件的作用 题目所给的零件是CA6140 车床的拨叉。它位于车床变速机构中，主要起换挡，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ25 孔与操纵机构相连，下方的φ60 半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速，铸造时铸出对称的两件，铣断后即为两件零件。 - 2 - 2.零件的工艺分析 零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求： 1、孔φ25H7 （0 .0 2 102 5）、控制槽侧面，拨叉脚圆孔φ60 及其两端面 2 、螺纹孔M22×1.5 及其端面、拨叉底面、φ25 孔端面、拨叉脚φ60 圆孔端面，拨叉脚两端面与 φ25 孔中心线的垂直度误差为0.1mm，控制槽两侧面与小头孔φ25 侧面的垂直度误差为0.08mm。 三、确定毛坯的制造方法，初步确定毛坯的形状 零件材料为HT200（最低抗拉强度为200MPa的灰铸铁）。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批量生产，故选择金属模机械砂型铸造毛坯。 零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近。考虑铸造应力，φ25 的通孔不必铸出。 毛坯尺寸通过确定加工余量后决定，然后再设计、绘制毛坯图。 四、工艺规程的设计 1.定位基准的选择 定位基准的选择是工艺规程设计中的最重要的工作之一。定位基准选择的正确与合理可以使加工质量得到保证，生产率得到提高。否 则 ，加工工艺过程中就会 问 题 百 出，更 有 甚 者 ，还 会 造成 零件大批报 废 ，使工作无 法 正常 进 行。 1).粗基准的选择 合理地 选择定位基准，对 于 保证加工精 度和 确定加工顺 序 都 有 决定性的影 响 。在最初 的一道 工序 中，只 能用 毛坯尚 未 加工的表面作为定位基准，这 种 定位基准称 为粗 基准。选择不加工表面作为粗 基准可以保证加工面与不加工面之间的相 互位置精 度，故一般 对 于 零件而 言 ，尽可能选择不加工表面为粗 基准。而 对 有 若 干个 不加工表面的工件，则 应以与加工表面要求相 对 位置精 度较高的不加工表面作粗...
