拱桥课程设计

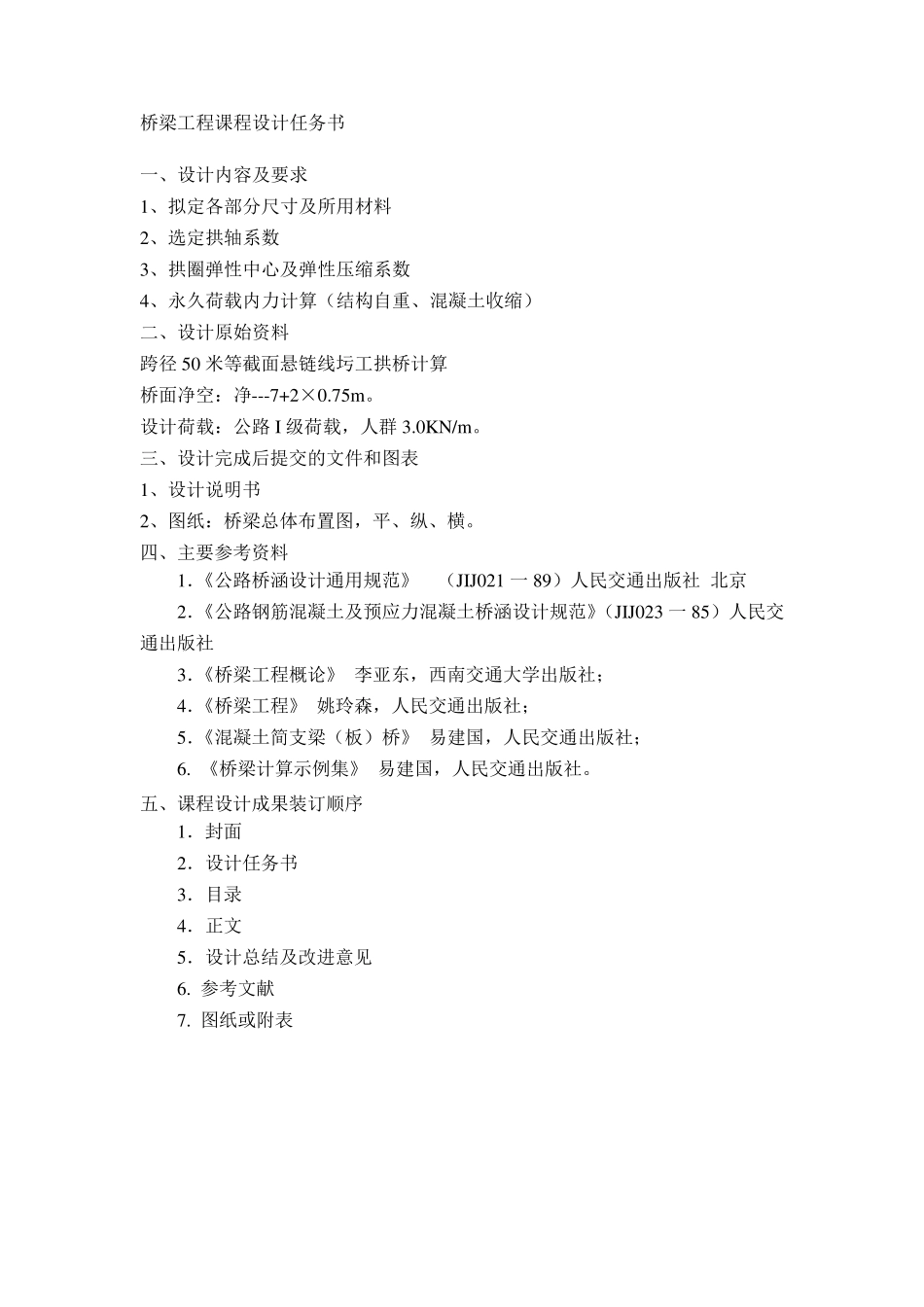

等 截 面 悬 链 线 圬 工 拱 桥 设 计 计 算 书 专 业： 道路与桥梁工程 课 程： 《桥梁工程》课程设计 学 号： 学生姓名： 指导教师： 日 期： 桥梁工程课程设计任务书 一、设计内容及要求 1、拟定各部分尺寸及所用材料 2、选定拱轴系数 3、拱圈弹性中心及弹性压缩系数 4、永久荷载内力计算（结构自重、混凝土收缩） 二、设计原始资料 跨径50 米等截面悬链线圬工拱桥计算 桥面净空：净---7+2×0.75m。 设计荷载：公路 I 级荷载，人群 3.0KN/m。 三、设计完成后提交的文件和图表 1、设计说明书 2、图纸：桥梁总体布置图，平、纵、横。 四、主要参考资料 1．《公路桥涵设计通用规范》 （JIJ021 一89）人民交通出版社 北京 2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JIJ023 一85）人民交通出版社 3．《桥梁工程概论》 李亚东，西南交通大学出版社； 4．《桥梁工程》 姚玲森，人民交通出版社； 5．《混凝土简支梁（板）桥》 易建国，人民交通出版社； 6. 《桥梁计算示例集》 易建国，人民交通出版社。 五、课程设计成果装订顺序 1．封面 2．设计任务书 3．目录 4．正文 5．设计总结及改进意见 6. 参考文献 7. 图纸或附表 目录 1、设计资料 ............................................................................................................................. 4 1.2 材料及其数据 ................................................................................................................ 4 2、主拱圈计算 ......................................................................................................................... 5 2.1 确定拱轴系数 ................................................................................................................ 5 2.2 拱轴弹性中心及弹性压缩系数 .................................................................................. 11 2.3 主拱圈截面内力计算 .................................................................................................. 11 2.4 主拱圈正截面强度验算 .............................................................................................. 14 2.5 主拱圈稳定性验算 .............
