拱涵施工技术方案

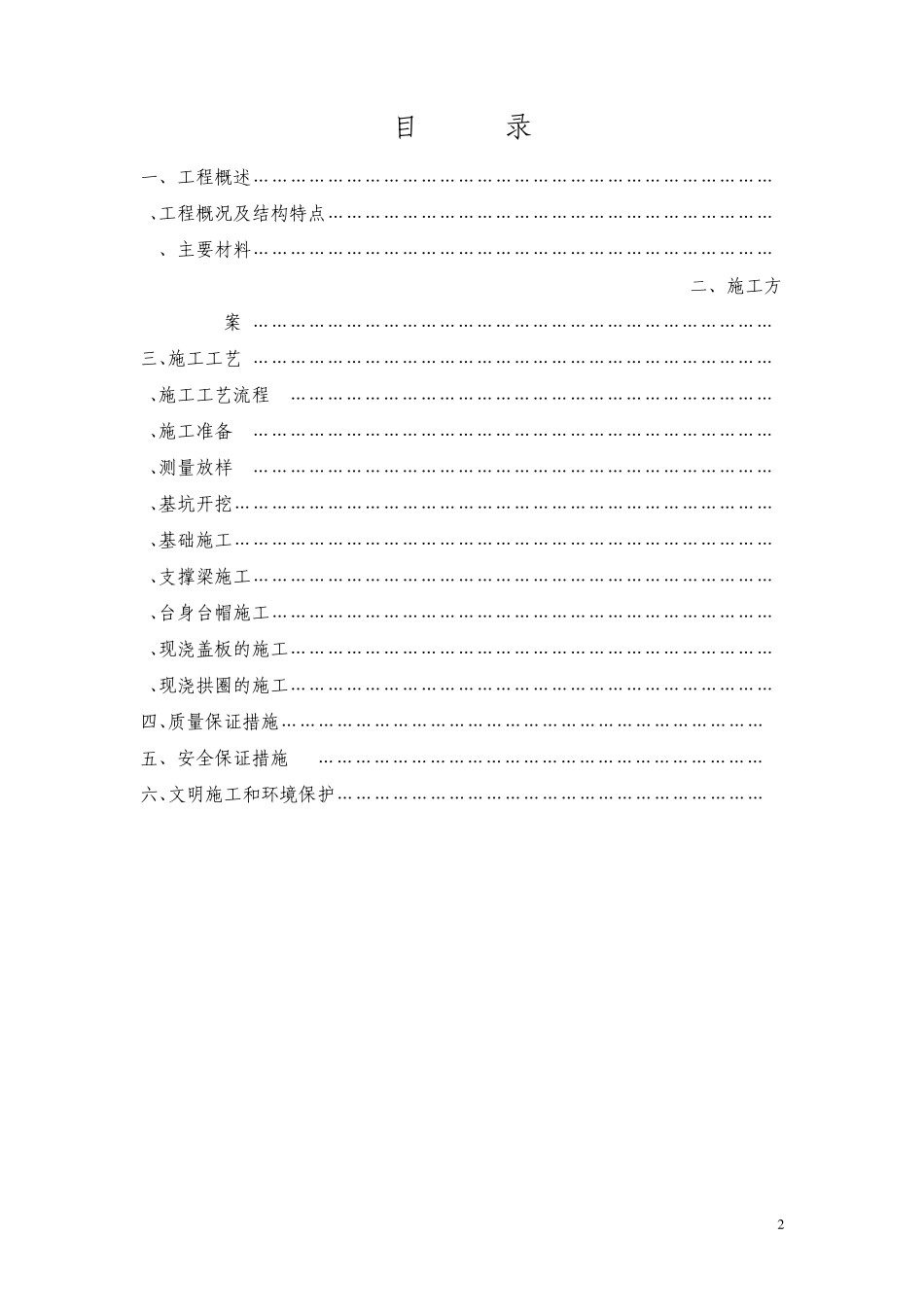

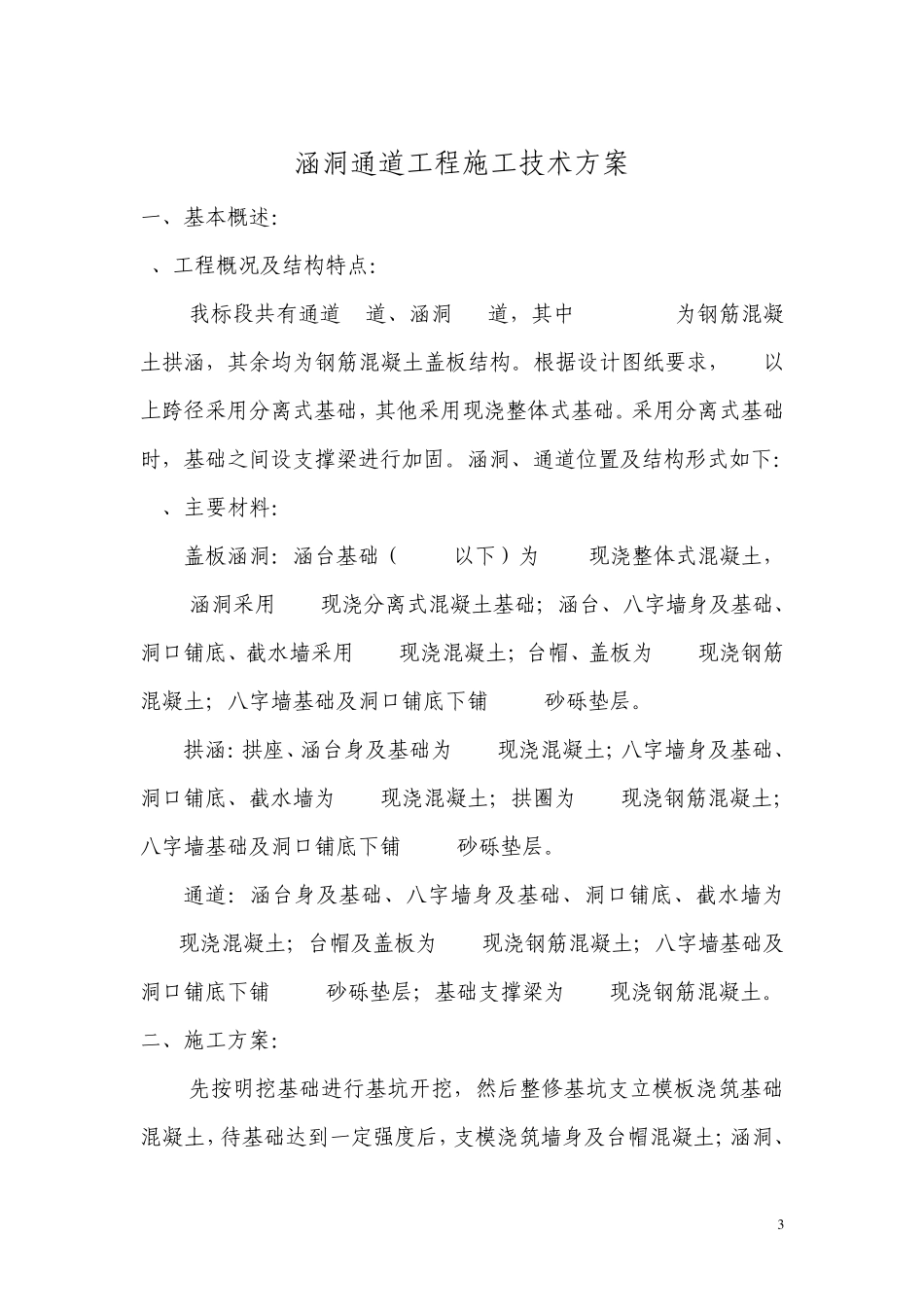

1 焦作至桐柏高速公路泌阳段 第八合同段 拱涵工程施工技术方案 天津城建集团有限公司 二00八年三月二十四日 2 目 录 一、工程概述…………………………………………………………………………3 1、工程概况及结构特点………………………………………………………………3 2、主要材料…………………………………………………………………………3 二、施工方案 …………………………………………………………………………3 三、施工工艺 …………………………………………………………………………4 1、施工工艺流程 ……………………………………………………………………4 2、施工准备 …………………………………………………………………………4 3、测量放样 …………………………………………………………………………5 4、基坑开挖……………………………………………………………………………5 5、基础施工……………………………………………………………………………6 6、支撑梁施工…………………………………………………………………………7 7、台身台帽施工………………………………………………………………………7 8、现浇盖板的施工……………………………………………………………………8 9、现浇拱圈的施工……………………………………………………………………9 四、质量保证措施……………………………………………………………………10 五、安全保证措施 ………………………………………………………………12 六、文明施工和环境保护……………………………………………………………14 3 涵洞通道工程施工技术方案 一、基本概述： 1、工程概况及结构特点： 我标段共有通道7道、涵洞10道，其中 K136+909为钢筋混凝土拱涵，其余均为钢筋混凝土盖板结构。根据设计图纸要求，6m以上跨径采用分离式基础，其他采用现浇整体式基础。采用分离式基础时，基础之间设支撑梁进行加固。涵洞、通道位臵及结构形式如下： 2、主要材料： 盖板涵洞：涵台基础（6.0M以下）为 C25现浇整体式混凝土，6.0M涵洞采用 C20现浇分离式混凝土基础；涵台、八字墙身及基础、洞口铺底、截水墙采用 C20现浇混凝土；台帽、盖板为 C30现浇钢筋混凝土；八字墙基础及洞口铺底下铺 10cm砂砾垫层。 拱涵：拱座、涵台身及基础为 C25现浇混凝土；八字墙身及基础、洞口铺底、截水墙为 C20现浇混凝土；拱圈为 C30现浇钢...
