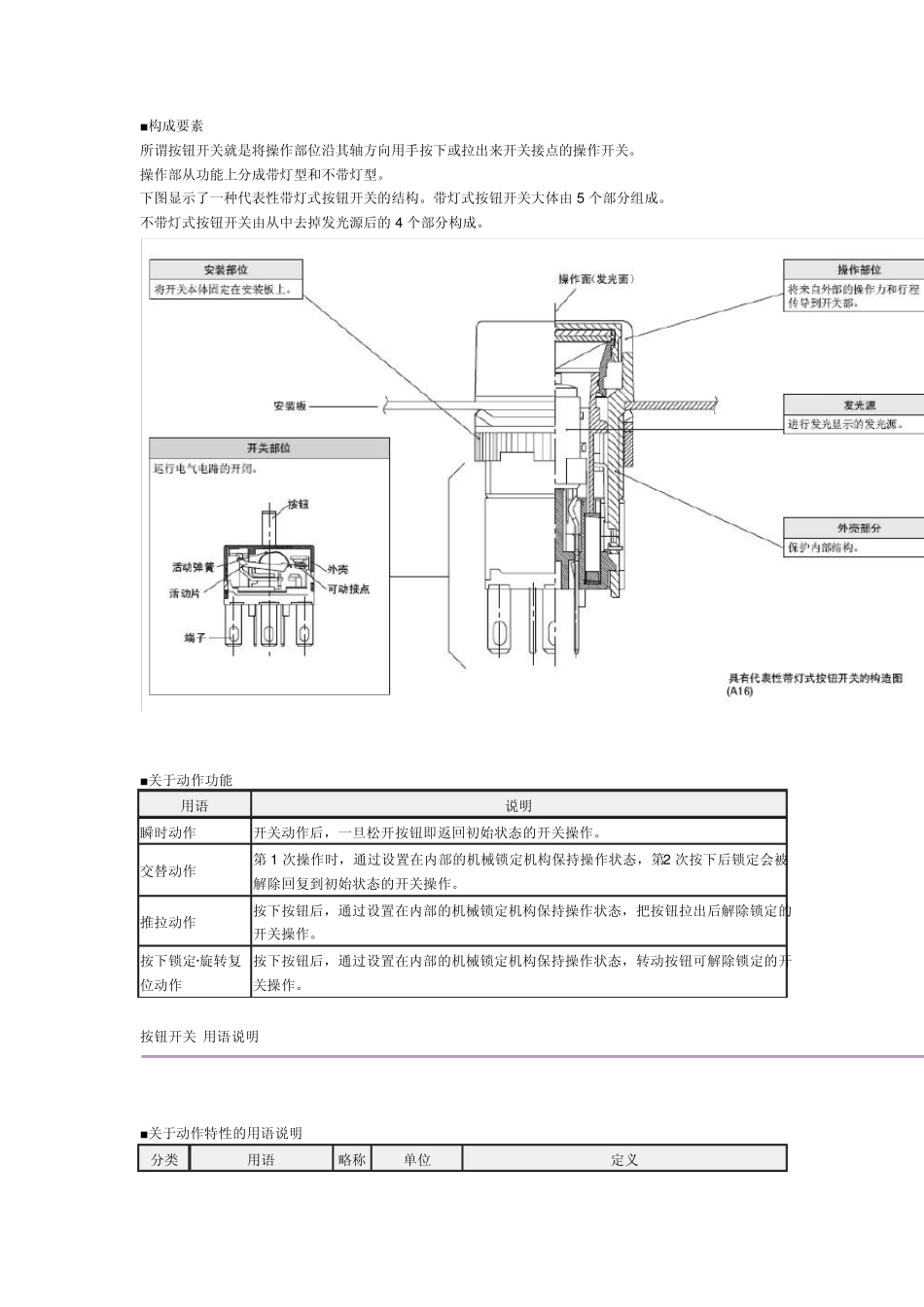

■构成要素 所谓按钮开关就是将操作部位沿其轴方向用手按下或拉出来开关接点的操作开关。 操作部从功能上分成带灯型和不带灯型。 下图显示了一种代表性带灯式按钮开关的结构。带灯式按钮开关大体由 5 个部分组成。 不带灯式按钮开关由从中去掉发光源后的4 个部分构成。 ■关于动作功能 用语 说明 瞬时动作 开关动作后，一旦松开按钮即返回初始状态的开关操作。 交替动作 第 1 次操作时，通过设置在内部的机械锁定机构保持操作状态，第2 次按下后锁定会被解除回复到初始状态的开关操作。 推拉动作 按下按钮后，通过设置在内部的机械锁定机构保持操作状态，把按钮拉出后解除锁定的开关操作。 按下锁定·旋转复位动作 按下按钮后，通过设置在内部的机械锁定机构保持操作状态，转动按钮可解除锁定的开关操作。 按钮开关 用语说明 ■关于动作特性的用语说明 分类 用语 略称 单位 定义 力 (转矩) 动作力（转矩） (Operating Force) OF N、 N·m 为使按钮从自由位置移动到动作位置需要施加的力（转矩）。 回复力（转矩） (Release Force) RF N、 N·m 为使按钮从总行程位置移动到返回位置需要施加的力（转矩）。 总行程动作力（转矩） (Totaltravel Force) TTF N、 N·m 使按钮到达制动器时所施加的力（转矩）。 位置 自由位置 (Free Position) FP mm、 （度） 不受外力时按钮的位置（角度） 动作位置 (Operating Position) OP mm、（度） 在按钮上施加外力，可动接点从自由位置开始反转时按钮的位置（角度）。 返回位置 (Release Position) RP mm、（度） 减少按钮的外力，可动接点从动作位置开始反转到自由位置时按钮的位置(角度)。 总行程位置 (Totaltravel Position) TTP mm、 （度） 按钮到达制动器位置时按钮的位置(角度)。 置位位置 (Set Position) SP mm、 （度） 交替动作的开关，自保持状态下按钮的位置。或者是选择开关的保持位置(角度)。 行程 预行程 (Pretravel) PT mm、 （度） 按钮从自由位置移动到动作位置的移动距离（角度）。 过行程 (Overtravel) OT mm、 （度） 按钮从动作位置移动到总行程位置的移动距离（角度）。 应差距离 (Movement Differential) MD mm、（度） 按钮从动作位置移动到返回位置的移动距离（角度）。 总行程 (Totaltravel) TT mm、 （度） 按钮从自由位置移动到总行程位置的移动距离（角度）。 ...
