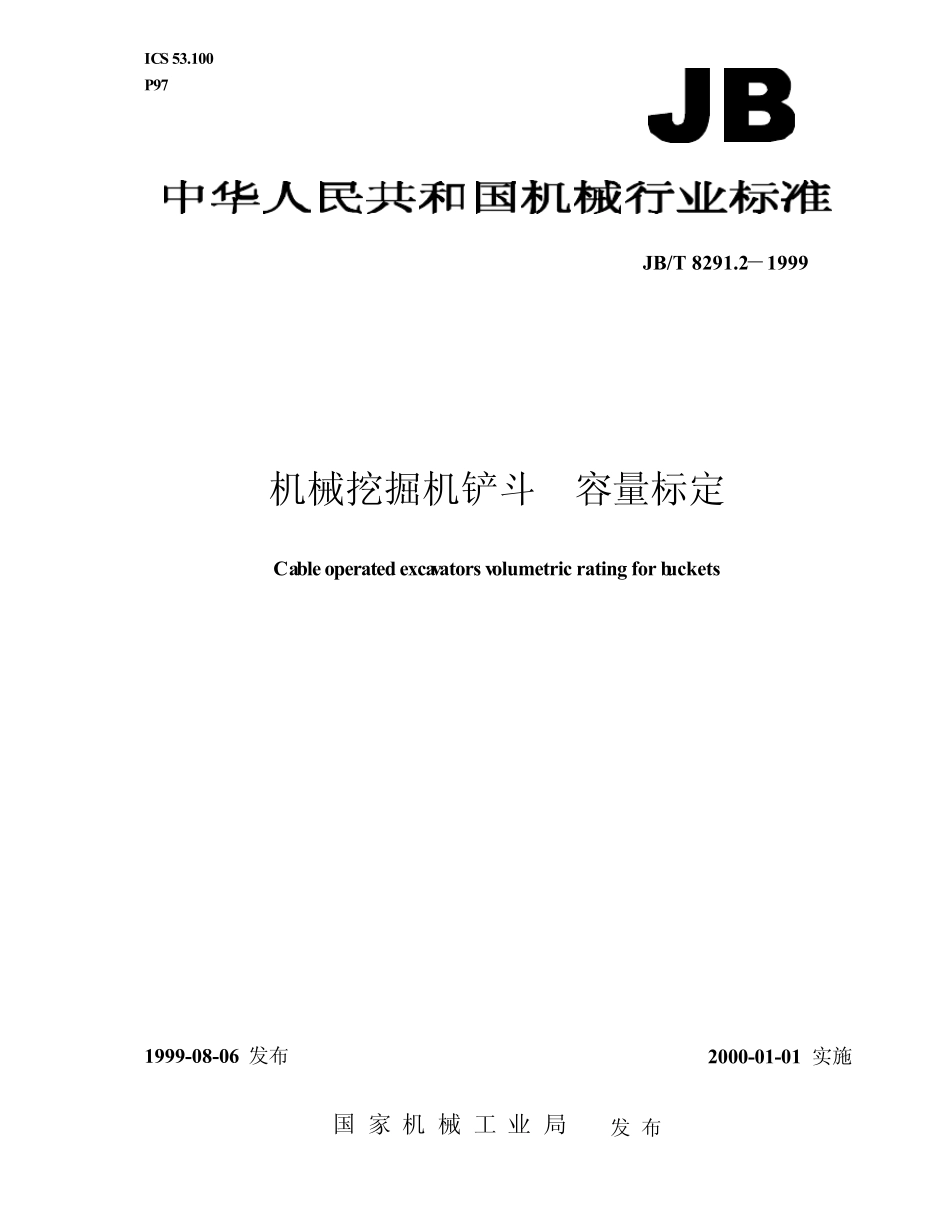

ICS 53.100 P97 JB/T 8291.2－1999 机械挖掘机铲斗 容量标定 Cable operated excavators volumetric rating for buckets 1999-08-06 发布 2000-01-01 实施国 家 机 械 工 业 局 发 布 前 言 本标准是对JB/T 8291.2— 95《机械挖掘机铲斗容量标定》的修订。 本标准与JB/T 8291.2— 95 相比，主要技术内容改变如下： ——章条的安排略有修改，其技术内容不变； ——增加了前言； ——取消了附加说明。 本标准自实施之日起代替 JB/T 8291.2— 95 。 本标准由工程机械标准化技术委员会提出并归口。 本标准起草单位：天津工程机械研究所。 本标准主要起草人：王 成、褚天恩。 本标准于 1982年 10 月以 GB 3226— 82 首次发布，于 1996 年 4 月标准号调整为 JB/T 8291.2— 95。 JB/T 8291.2－1999 1 1 范围 本标准规定了机械挖掘机铲斗容量的标定方法，其目的是为了对铲斗容量大小进行统一计算和比较，而不是规定在任何实际使用条件下，所能得到的实际铲斗容量。 本标准适用于机械传动（包括履带和轮胎）的带有正铲或反铲工作装置的挖掘机铲斗。 2 定义 本标准采用下列定义。 2. 1 机械挖掘机及正铲斗和反铲斗的基本型式见图1，有关各部名称见图2。 2. 2 机械挖掘机铲斗容量标定值系根据铲斗内壁尺寸确定。 注：铲斗内壁局部不连续部分如斗齿、侧板凸出部分、孔、槽以及加强筋等，对铲斗容量标定值的影响可忽略不 计。 a）带有正铲工作装置的机械挖掘机 b）带有反铲工作装置的机械挖掘机 图1 机械挖掘机 国家机械工业局 1999-08-06 批准 中 华 人 民 共 和国 机械行业 标准 机械挖掘机铲斗 容量标定 Cable operated excavators volumetric rating for buckets JB/T 8291.2－1999 代替 JB/T 8291.2— 95 2000-01-01 实施 JB/T 8291.2－1999 2 a）正铲斗 b）反铲斗 图2 两种基本型式的铲斗 3 铲斗容量标定 3. 1 正铲斗容量标定（见图3） 图3 正铲斗容量标定简图 正铲斗容量标定值系铲斗的平均高度和最小高度1/2 处截面面积的乘积，如式（1）所示： SHhV2r+=…………………………………………（1） 式中：Vr——正铲斗标定斗容量，m3； h——铲斗最小高度，m； JB/T 8291.2－1999 3 H——铲斗取掉斗齿后的最大高度，m； S——X— X 截面的内表面截面积，m2； S = a b a ——铲斗 X— X 截面内侧长度，...
