某暖通空调设计计算书

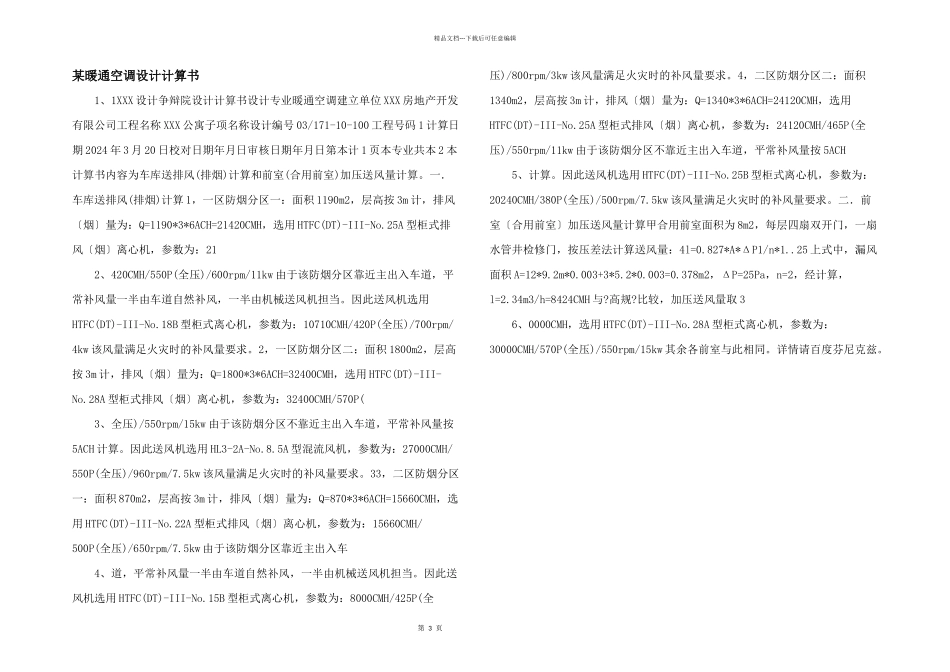

某暖通空调设计计算书_第1页
1/1
第 3 页精品文档---下载后可任意编辑某暖通空调设计计算书 1、1XXX 设计争辩院设计计算书设计专业暖通空调建立单位 XXX 房地产开发有限公司工程名称 XXX 公寓子项名称设计编号 03/171-10-100 工程号码 1 计算日期 2024 年 3 月 20 日校对日期年月日审核日期年月日第本计 1 页本专业共本 2 本计算书内容为车库送排风(排烟)计算和前室(合用前室)加压送风量计算。一.车库送排风(排烟)计算 1,一区防烟分区一:面积 1190m2,层高按 3m 计,排风〔烟〕量为:Q=1190*3*6ACH=21420CMH,选用 HTFC(DT)-III-No.25A 型柜式排风〔烟〕离心机,参数为:21 2、420CMH/550P(全压)/600rpm/11kw 由于该防烟分区靠近主出入车道,平常补风量一半由车道自然补风,一半由机械送风机担当。因此送风机选用HTFC(DT)-III-No.18B 型柜式离心机,参数为:10710CMH/420P(全压)/700rpm/4kw 该风量满足火灾时的补风量要求。2,一区防烟分区二:面积 1800m2,层高按 3m 计,排风〔烟〕量为:Q=1800*3*6ACH=32400CMH,选用 HTFC(DT)-III-No.28A 型柜式排风〔烟〕离心机,参数为:32400CMH/570P( 3、全压)/550rpm/15kw 由于该防烟分区不靠近主出入车道,平常补风量按5ACH 计算。因此送风机选用 HL3-2A-No.8.5A 型混流风机,参数为:27000CMH/550P(全压)/960rpm/7.5kw 该风量满足火灾时的补风量要求。33,二区防烟分区一:面积 870m2,层高按 3m 计,排风〔烟〕量为:Q=870*3*6ACH=15660CMH,选用 HTFC(DT)-III-No.22A 型柜式排风〔烟〕离心机,参数为:15660CMH/500P(全压)/650rpm/7.5kw 由于该防烟分区靠近主出入车 4、道,平常补风量一半由车道自然补风,一半由机械送风机担当。因此送风机选用 HTFC(DT)-III-No.15B 型柜式离心机,参数为:8000CMH/425P(全压)/800rpm/3kw 该风量满足火灾时的补风量要求。4,二区防烟分区二:面积1340m2,层高按 3m 计,排风〔烟〕量为:Q=1340*3*6ACH=24120CMH,选用HTFC(DT)-III-No.25A 型柜式排风〔烟〕离心机,参数为:24120CMH/465P(全压)/550rpm/11kw 由于该防烟分区不靠近主出入车道,平常补风量按 5ACH 5、计算。因此送风机选用 HTFC(DT)-III-No.25B 型柜式离心机,参数为:20240CMH/380P(全压)/500rpm/7.5kw 该风量满足火灾时的补风量要求。二.前室〔合用前室〕加压送风量计算甲合用前室面积为 8m2,每层四扇双开门,一扇水管井检修门,按压差法计算送风量:4l=0.827*A*ΔP1/n*1..25 上式中,漏风面积 A=12*9.2m*0.003+3*5.2*0.003=0.378m2,ΔP=25Pa,n=2,经计算,l=2.34m3/h=8424CMH 与?高规?比较,加压送风量取 3 6、0000CMH,选用 HTFC(DT)-III-No.28A 型柜式离心机,参数为:30000CMH/570P(全压)/550rpm/15kw 其余各前室与此相同。详情请百度芬尼克兹。
