高碑店市旭坤蓝山花语施工图纸VIP免费

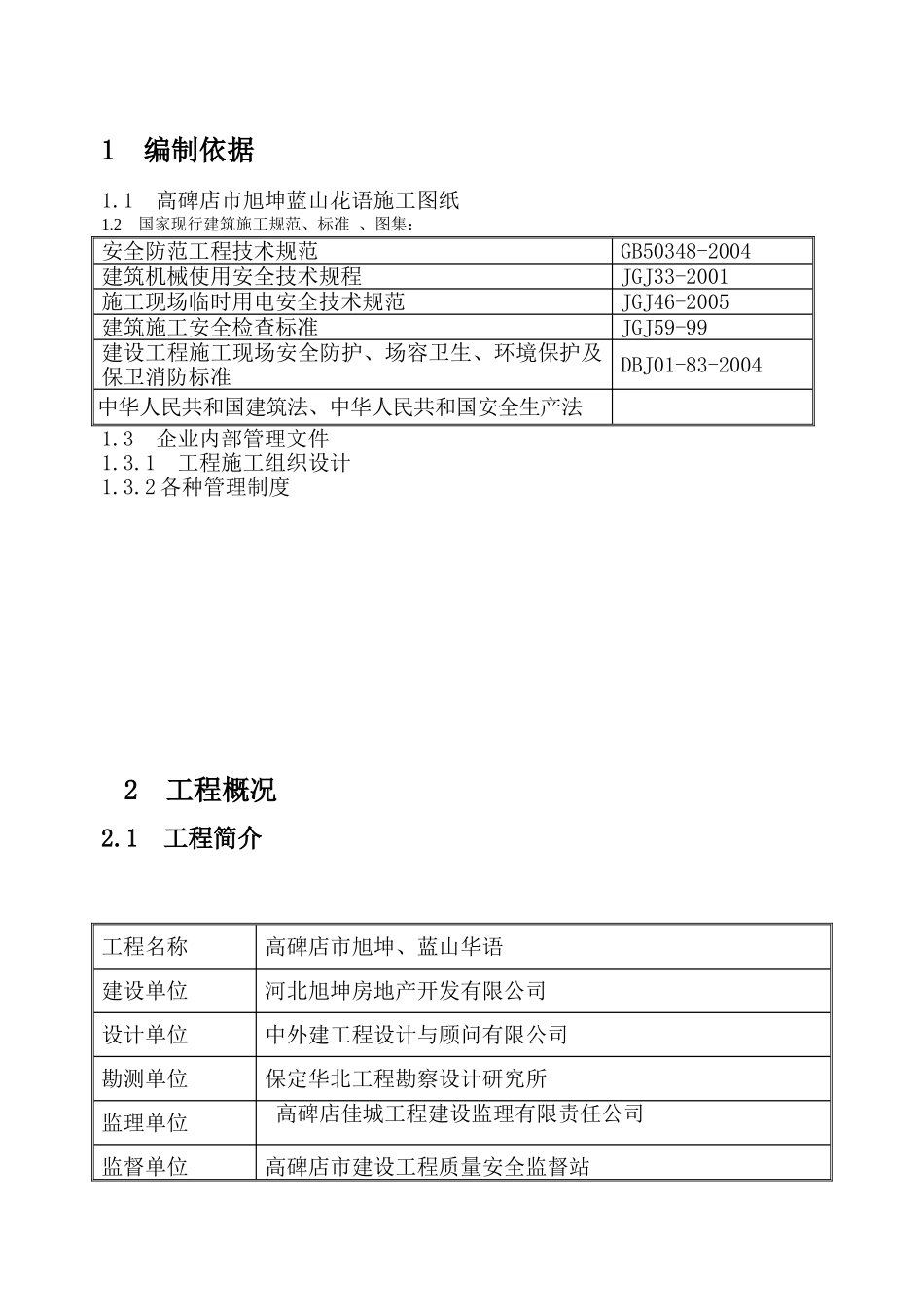

高碑店市旭坤蓝山花语施工图纸_第1页
1/7

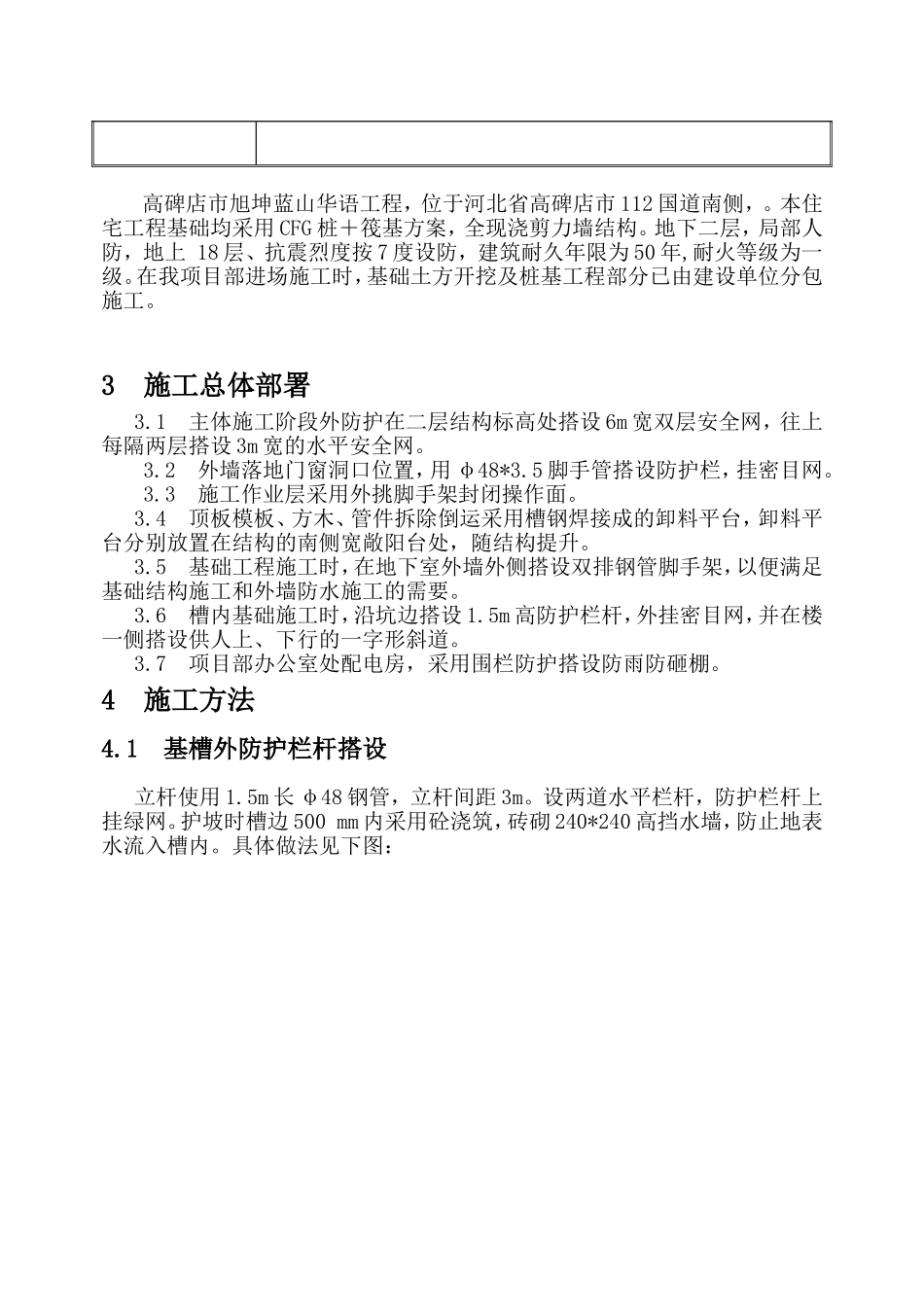

高碑店市旭坤蓝山花语施工图纸_第2页
2/7
高碑店市旭坤蓝山花语施工图纸_第3页
3/7
1编制依据1.1高碑店市旭坤蓝山花语施工图纸1.2国家现行建筑施工规范、标准、图集:安全防范工程技术规范GB50348-2004建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-2004中华人民共和国建筑法、中华人民共和国安全生产法1.3企业内部管理文件1.3.1工程施工组织设计1.3.2各种管理制度2工程概况2.1工程简介工程名称高碑店市旭坤、蓝山华语建设单位河北旭坤房地产开发有限公司设计单位中外建工程设计与顾问有限公司勘测单位保定华北工程勘察设计研究所监理单位高碑店佳城工程建设监理有限责任公司监督单位高碑店市建设工程质量安全监督站高碑店市旭坤蓝山华语工程,位于河北省高碑店市112国道南侧,。本住宅工程基础均采用CFG桩+筏基方案,全现浇剪力墙结构。地下二层,局部人防,地上18层、抗震烈度按7度设防,建筑耐久年限为50年,耐火等级为一级。在我项目部进场施工时,基础土方开挖及桩基工程部分已由建设单位分包施工。3施工总体部署3.1主体施工阶段外防护在二层结构标高处搭设6m宽双层安全网,往上每隔两层搭设3m宽的水平安全网。3.2外墙落地门窗洞口位置,用φ48*3.5脚手管搭设防护栏,挂密目网。3.3施工作业层采用外挑脚手架封闭操作面。3.4顶板模板、方木、管件拆除倒运采用槽钢焊接成的卸料平台,卸料平台分别放置在结构的南侧宽敞阳台处,随结构提升。3.5基础工程施工时,在地下室外墙外侧搭设双排钢管脚手架,以便满足基础结构施工和外墙防水施工的需要。3.6槽内基础施工时,沿坑边搭设1.5m高防护栏杆,外挂密目网,并在楼一侧搭设供人上、下行的一字形斜道。3.7项目部办公室处配电房,采用围栏防护搭设防雨防砸棚。4施工方法4.1基槽外防护栏杆搭设立杆使用1.5m长φ48钢管,立杆间距3m。设两道水平栏杆,防护栏杆上挂绿网。护坡时槽边500mm内采用砼浇筑,砖砌240*240高挡水墙,防止地表水流入槽内。具体做法见下图:4.2地下室施工用双排脚手架4.2.1地下室结构施工脚手架属承重脚手架。既为地下室使用,也要考虑为地下室外墙防水施工;除结构脚手架使用还起到外防护作用。4.2.2基础底板防水外导墙砌筑完成后隔3~4天,待抹灰砂浆达到一定强度,回填肥槽内处导墙高度的素土,素土必须分步夯实。4.2.3素土回填到导墙标高后,在肥槽回填土上搭设双排脚手架,外脚手架采用φ48扣件式钢管脚手架。内立杆距墙300mm,立杆横距1.2m,纵距1.5m,水平杆步距1.5m。脚手架待墙出模后再搭设,内立杆第一次搭设高度不超过3m,以防影响上部模板施工。4.2.4基础之字形坡道与外脚手架连接,坡道宽度为1m,每3m层高搭设两跑。坡道转角处搭设宽度不小于1.5m的平台,坡道及平台绑二道不低于1.2m的防护栏杆下设180mm高度挡脚板密目网,坡道满铺50厚木脚手板,并用三角木条每隔300mm钉一道防滑条,防滑条厚度不小于30mm。4.2.5基础外脚手架待地下室防水层施工完成后,回填土进行前全部拆除,拆除脚手架时注意保护防水层。4.3主体结构施工外防护网的搭设4.3.1施工场区周边安全防护办公室东北角进行防护,以防塔吊旋转时物品掉落。4.3.2主体结构3m水平网的搭设(1)在每道应搭没水平兜网处搭设3m宽水平网挑架。沿建筑物四角及间距6m处设三角形钢管挑架。(2)三角形挑架采用现场搭设方法,出挑高度为2.3m,出挑宽度为3m。挑架端部之间用φ12.5钢丝绳,作为水平网的内侧固定端不小于600mm。(3)建筑物四角挑架与墙体连接固定借助相应高度螺栓孔加φ60塑料套管,由套管位置穿出一根φ48钢管与外挑架内外用扣件锁紧,每个挑架连接点不少于四点。(4)中间部位的挑架用钢管与门窗口或梁板做硬性连接,保证挑架的稳定性。中间排架间距≤6米,至少四个挑架。4.3.3主体结构外墙落地窗洞口防护外墙落地窗洞口及外阳台位置通过调整油托丝杆与梁板上、下撑紧,在立杆之间绑二道水平防护栏杆,防护栏杆距地300mm,水平杆距900mm,在水平杆内侧满封密目网。(1)外墙洞口、阳台的防护栏杆在外挂架提升之后应立即搭设完成。安全员及时检查防护栏杆的搭设进度和连接情况,发现问题...
