换热器课程设计

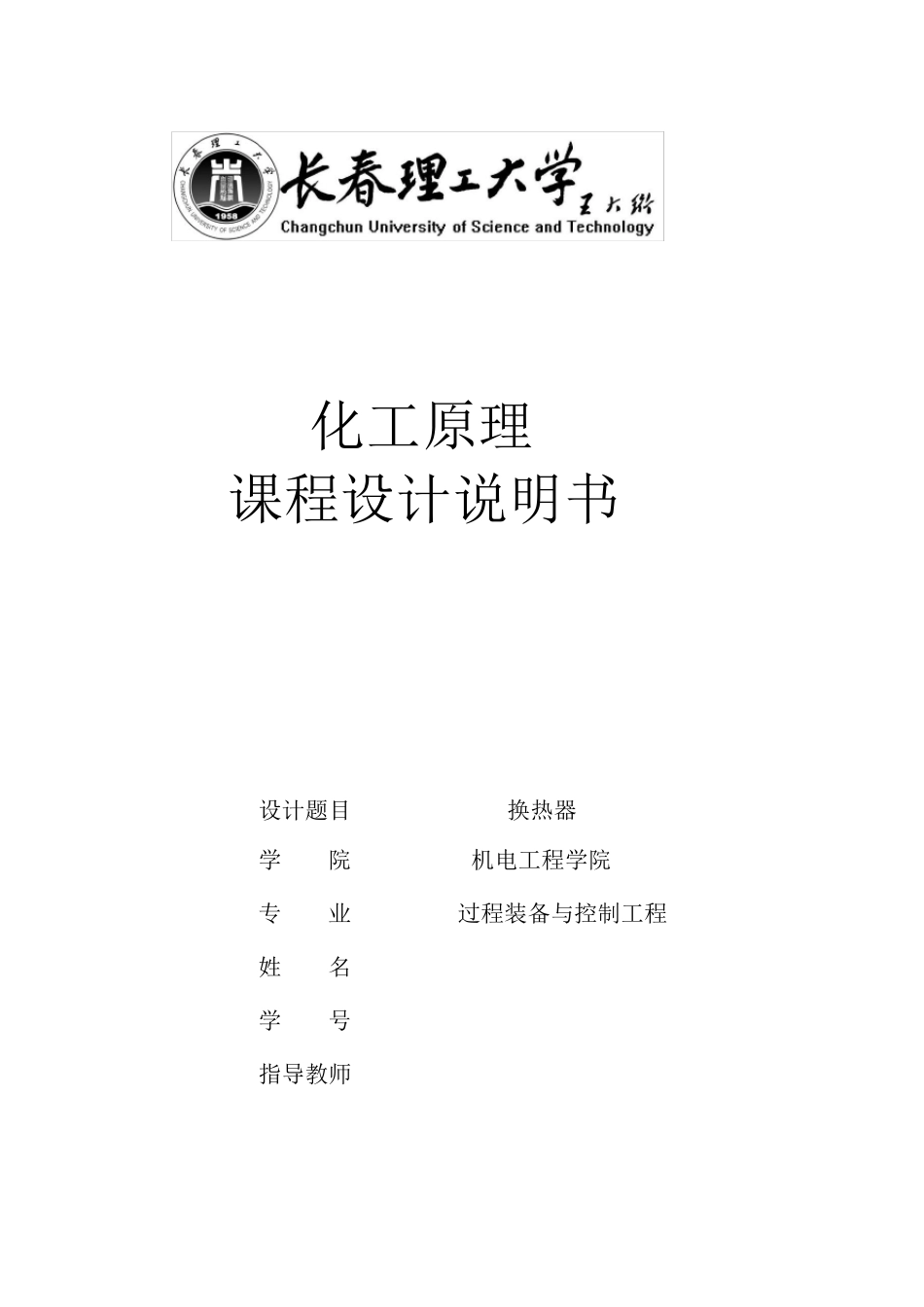

化工原理 课程设计说明书 设计题目 换热器 学 院 机电工程学院 专 业 过程装备与控制工程 姓 名 学 号 指导教师 设计任务和设计条件 某生产过程的流程如图3-20 所示。反应器的混合气体经与进料物流换热后，用循环冷却水将其从110℃进一步冷却至 60℃之后，进入吸收塔吸收其中的可溶性组分。已知混合气体的流量为 242801 kg h ，压力为 6.9 MPa ，循环冷却水的压力为 0.4 MPa ，循环水的入口温度为 29℃，出口的温度为 39℃，试设计一列管式换热器，完成生产任务。 已知： 混合气体在 85℃下的有关物性数据如下（来自生产中的实测值） 密度 3190kg m  定压比热容 13.297pckj kg℃ 热导率 10.0279 w m ℃ 粘度 511.5 10Pa s 循环水在 34℃下的物性数据： 密度 31994.3kg m  定压比热容 14.174pckj kgK 热导率10.624 w m K 粘度310.742 10Pa s I 目录 第一章绪论 ............................................................................................................................................... 1 1.1 换热器的类型 ............................................................................................................................. 1 1.2 换热器 ......................................................................................................................................... 1 1.3 换热器类型的选择 ................................................................................................................... 2 第二章确定设计方案 ............................................................................................................................... 4 2.1 选择换热器的类型 ..................................................................................................................... 4 2.2 管程安排 ..................................................................................................................................... 4 第三章确定物性数据 ............................................................................................................................
