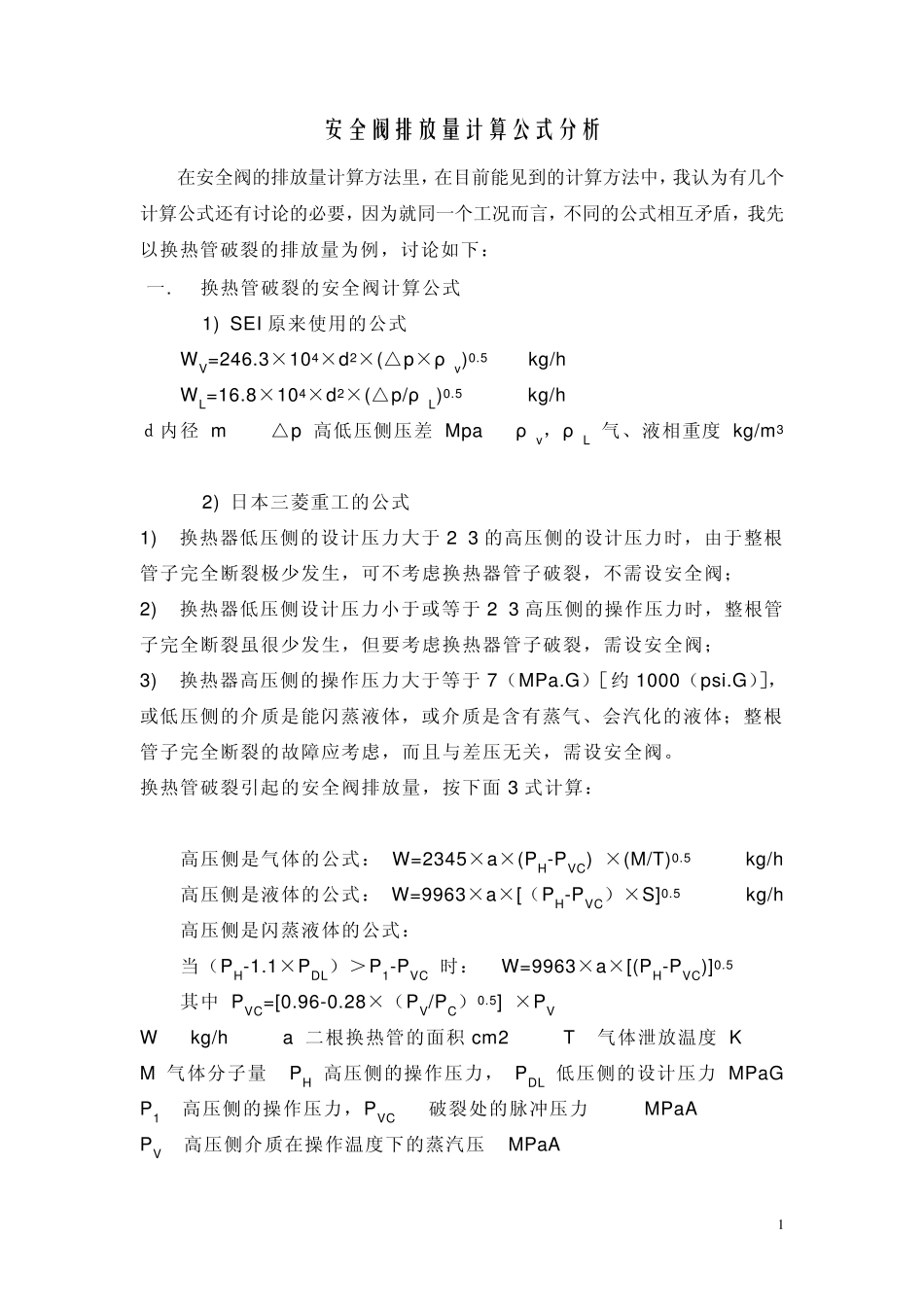

换热管破裂计算公式分析_第1页
1/9
换热管破裂计算公式分析_第2页
2/9
换热管破裂计算公式分析_第3页
3/9
1 安全阀排放量计算公式分析 在安全阀的排放量计算方法里,在目前能见到的计算方法中,我认为有几个计算公式还有讨论的必要,因为就同一个工况而言,不同的公式相互矛盾,我先以换热管破裂的排放量为例,讨论如下: 一. 换热管破裂的安全阀计算公式 1) SEI 原来使用的公式 WV=246.3×104×d2×(△p×ρ v)0.5 kg/h WL=16.8×104×d2×(△p/ρ L)0.5 kg/h d内径 m △p 高低压侧压差 Mpa ρ v,ρ L 气、液相重度 kg/m3 2) 日本三菱重工的公式 1) 换热器低压侧的设计压力大于 2/3 的高压侧的设计压力时,由于整根管子完全断裂极少发生,可不考虑换热器管子破裂,不需设安全阀; 2) 换热器低压侧设计压力小于或等于 2/3 高压侧的操作压力时,整根管子完全断裂虽很少发生,但要考虑换热器管子破裂,需设安全阀; 3) 换热器高压侧的操作压力大于等于 7(MPa.G)[约 1000(psi.G)],或低压侧的介质是能闪蒸液体,或介质是含有蒸气、会汽化的液体;整根管子完全断裂的故障应考虑,而且与差压无关,需设安全阀。 换热管破裂引起的安全阀排放量,按下面 3 式计算: 高压侧是气体的公式: W=2345×a×(PH-PVC) ×(M/T)0.5 kg/h 高压侧是液体的公式: W=9963×a×[(PH-PVC)×S]0.5 kg/h 高压侧是闪蒸液体的公式: 当(PH-1.1×PDL)>P1-PVC 时: W=9963×a×[(PH-PVC)]0.5 其中 PVC=[0.96-0.28×(PV/PC)0.5] ×PV W kg/h a 二根换热管的面积 cm2 T 气体泄放温度 K M 气体分子量 PH 高压侧的操作压力, PDL 低压侧的设计压力 MPaG P1 高压侧的操作压力,PVC 破裂处的脉冲压力 MPaA PV 高压侧介质在操作温度下的蒸汽压 MPaA 2 PC 高压侧介质的临界压力 MPaA S 高压侧液体的比重 在决定安全阀的尺寸时,要考虑过程热量输入的潜在能力,不能只考虑正常的热量输入。例如,炉子燃烧器的最大负荷往往可达炉子铭牌负荷的125 %,此时应按泄压工况下的最大蒸汽发生量减去正常冷凝量或蒸汽流出量选用安全阀; 无火灾危险处的非易燃液化气,由于阳光暴晒、或其它原因造成辐射、对流、传导等的热传递,使容器内贮存的物质被加热,迅速汽化超压。根据压力容器安全技术监察规程,这类容器的安全阀的安全排量不低于火灾危险处的非易燃液化气的 30 %; 管子或容器在充满冷液体后被关闭,然后又受到伴热管、蛇管、外界热流或明火加热; 一个换热器的冷侧被切断,而热侧仍有...
