接地设计规范

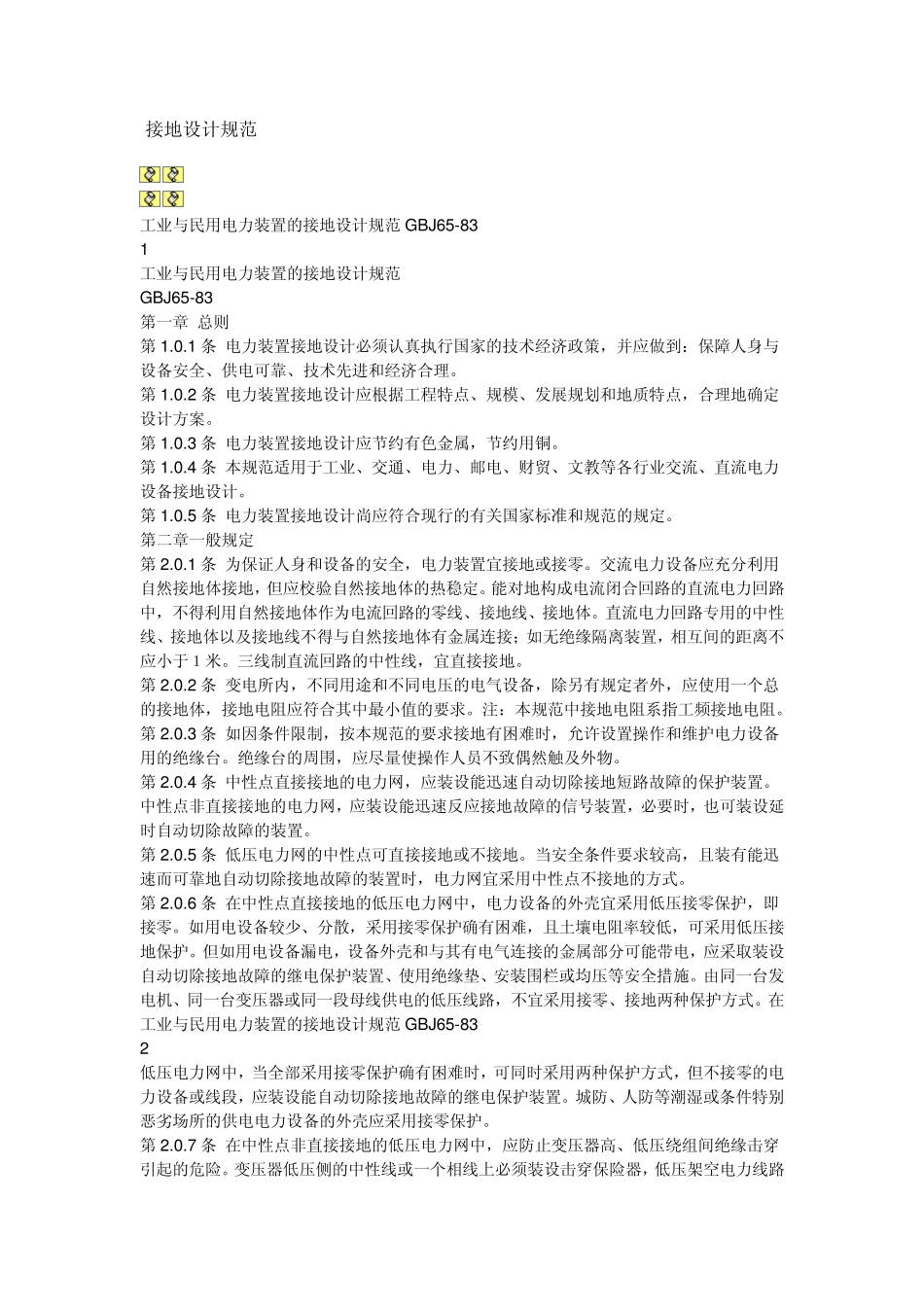

接地设计规范 工业与民用电力装置的接地设计规范GBJ65-83 1 工业与民用电力装置的接地设计规范 GBJ65-83 第一章 总则 第1.0.1 条 电力装置接地设计必须认真执行国家的技术经济政策，并应做到：保障人身与 设备安全、供电可靠、技术先进和经济合理。 第1.0.2 条 电力装置接地设计应根据工程特点、规模、发展规划和地质特点，合理地确定 设计方案。 第1.0.3 条 电力装置接地设计应节约有色金属，节约用铜。 第1.0.4 条 本规范适用于工业、交通、电力、邮电、财贸、文教等各行业交流、直流电力 设备接地设计。 第1.0.5 条 电力装置接地设计尚应符合现行的有关国家标准和规范的规定。 第二章一般规定 第2.0.1 条 为保证人身和设备的安全，电力装置宜接地或接零。交流电力设备应充分利用 自然接地体接地，但应校验自然接地体的热稳定。能对地构成电流闭合回路的直流电力回路 中，不得利用自然接地体作为电流回路的零线、接地线、接地体。直流电力回路专用的中性 线、接地体以及接地线不得与自然接地体有金属连接；如无绝缘隔离装置，相互间的距离不 应小于１米。三线制直流回路的中性线，宜直接接地。 第2.0.2 条 变电所内，不同用途和不同电压的电气设备，除另有规定者外，应使用一个总 的接地体，接地电阻应符合其中最小值的要求。注：本规范中接地电阻系指工频接地电阻。 第2.0.3 条 如因条件限制，按本规范的要求接地有困难时，允许设置操作和维护电力设备 用的绝缘台。绝缘台的周围，应尽量使操作人员不致偶然触及外物。 第2.0.4 条 中性点直接接地的电力网，应装设能迅速自动切除接地短路故障的保护装置。 中性点非直接接地的电力网，应装设能迅速反应接地故障的信号装置，必要时，也可装设延 时自动切除故障的装置。 第2.0.5 条 低压电力网的中性点可直接接地或不接地。当安全条件要求较高，且装有能迅 速而可靠地自动切除接地故障的装置时，电力网宜采用中性点不接地的方式。 第2.0.6 条 在中性点直接接地的低压电力网中，电力设备的外壳宜采用低压接零保护，即 接零。如用电设备较少、分散，采用接零保护确有困难，且土壤电阻率较低，可采用低压接 地保护。但如用电设备漏电，设备外壳和与其有电气连接的金属部分可能带电，应采取装设 自动切除接地故障的继电保护装置、使用绝缘垫、安装围栏或均压等安全措施。由同一台发 电机、同一台变压器或同一段母线供电的低压线路，不宜采用接...
