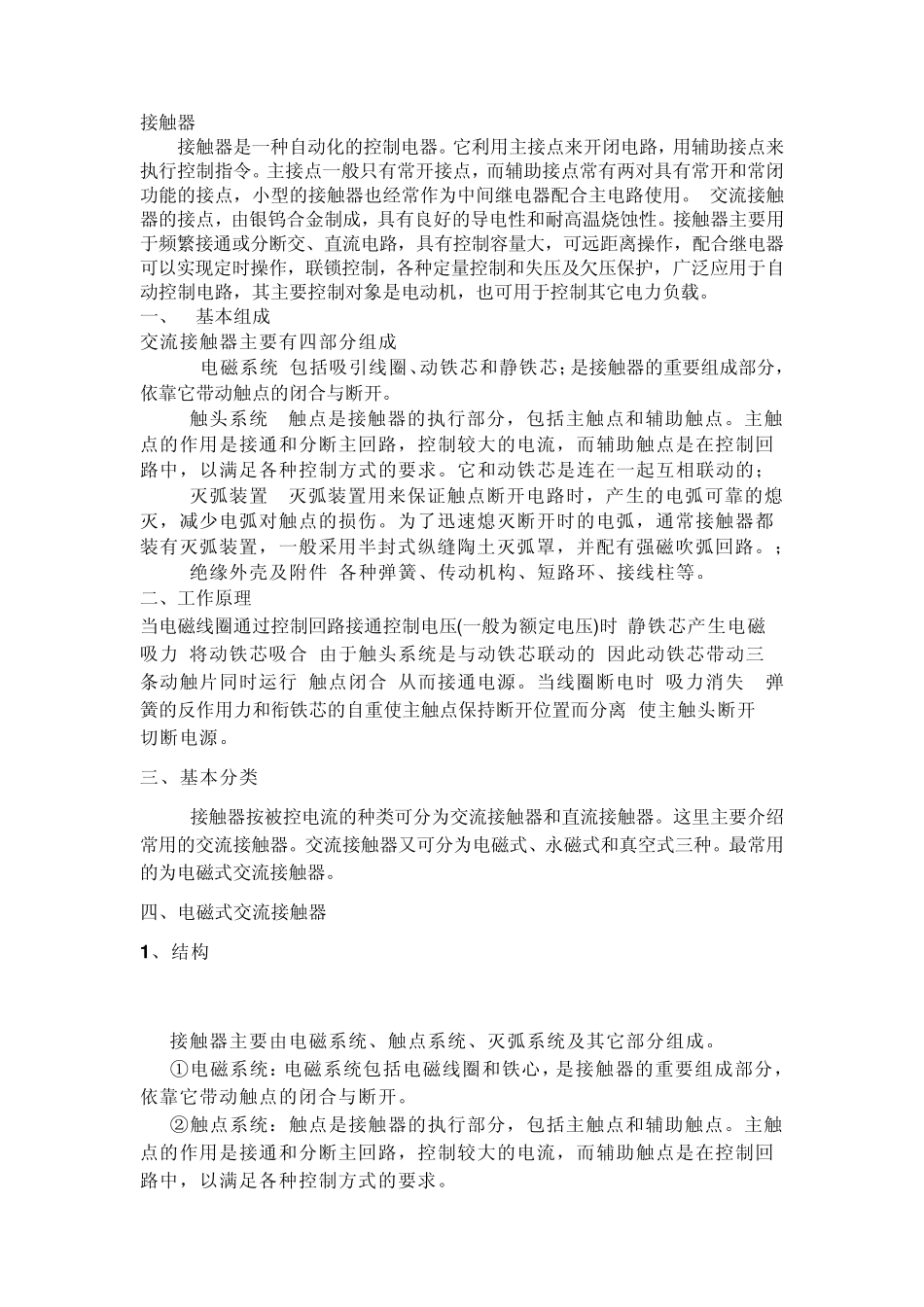

接触器 接触器是一种自动化的控制电器。它利用主接点来开闭电路,用辅助接点来执行控制指令。主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。接触器主要用于频繁接通或分断交、直流电路,具有控制容量大,可远距离操作,配合继电器可以实现定时操作,联锁控制,各种定量控制和失压及欠压保护,广泛应用于自动控制电路,其主要控制对象是电动机,也可用于控制其它电力负载。 一、 基本组成 交流接触器主要有四部分组成: (1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;是接触器的重要组成部分,依靠它带动触点的闭合与断开。 (2)触头系统, 触点是接触器的执行部分,包括主触点和辅助触点。主触点的作用是接通和分断主回路,控制较大的电流,而辅助触点是在控制回路中,以满足各种控制方式的要求。它和动铁芯是连在一起互相联动的; (3)灭弧装置, 灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧对触点的损伤。为了迅速熄灭断开时的电弧,通常接触器都装有灭弧装置,一般采用半封式纵缝陶土灭弧罩,并配有强磁吹弧回路。; (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 二、工作原理 当电磁线圈通过控制回路接通控制电压(一般为额定电压)时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 弹簧的反作用力和衔铁芯的自重使主触点保持断开位置而分离,使主触头断开,切断电源。 三、基本分类 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式、永磁式和真空式三种。最常用的为电磁式交流接触器。 四、电磁式交流接触器 1 、结构 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统:电磁系统包括电磁线圈和铁心,是接触器的重要组成部分,依靠它带动触点的闭合与断开。 ②触点系统:触点是接触器的执行部分,包括主触点和辅助触点。主触点的作用是接通和分断主回路,控制较大的电流,而辅助触点是在控制回路中,以满足各种控制方式的要求。 ③灭弧系统:灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧对触点的损伤。为了迅速熄灭断开时的电弧...
