接近开关如何接线

接近开关如何接线_第1页
1/22
接近开关如何接线_第2页
2/22
接近开关如何接线_第3页
3/22

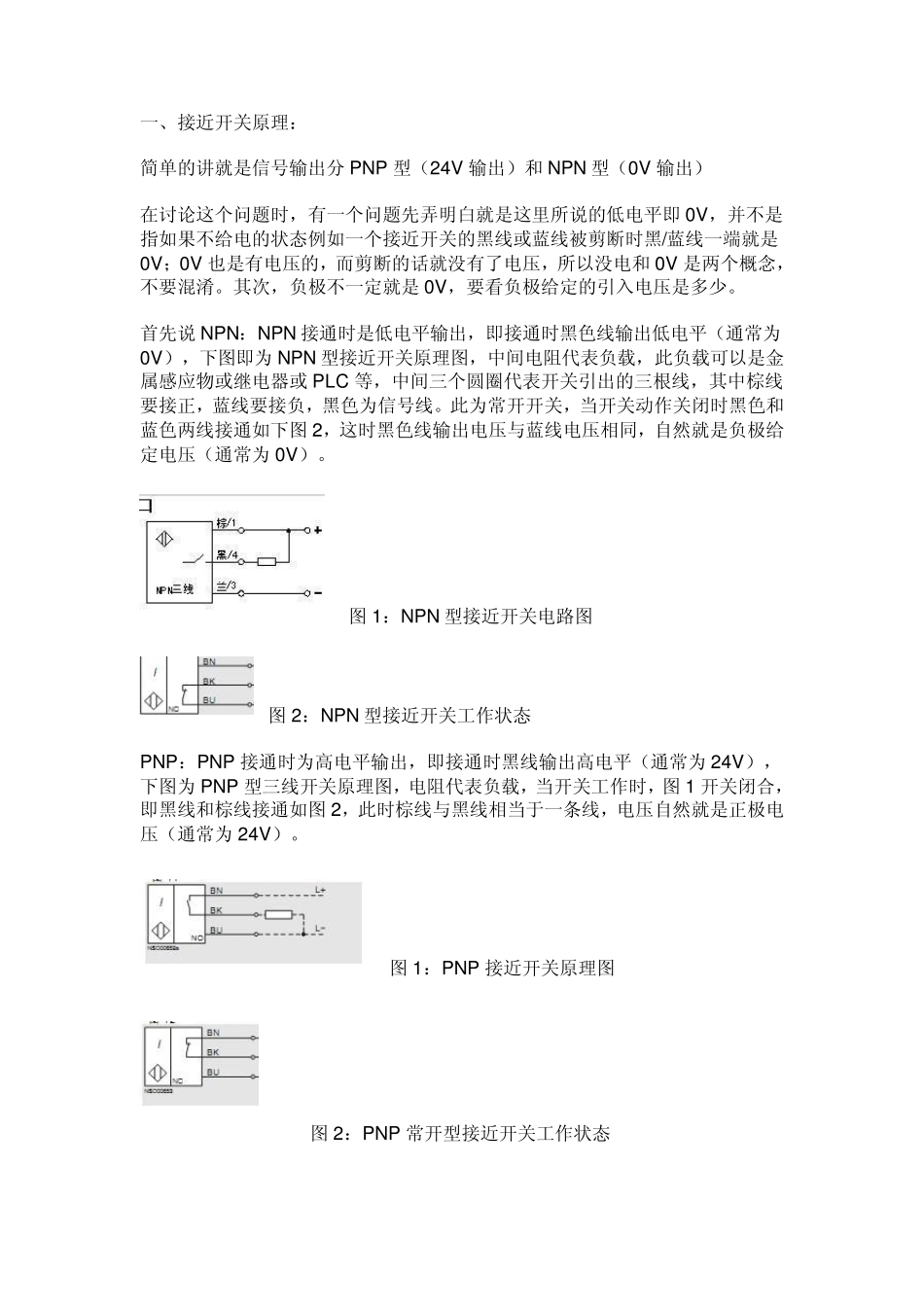

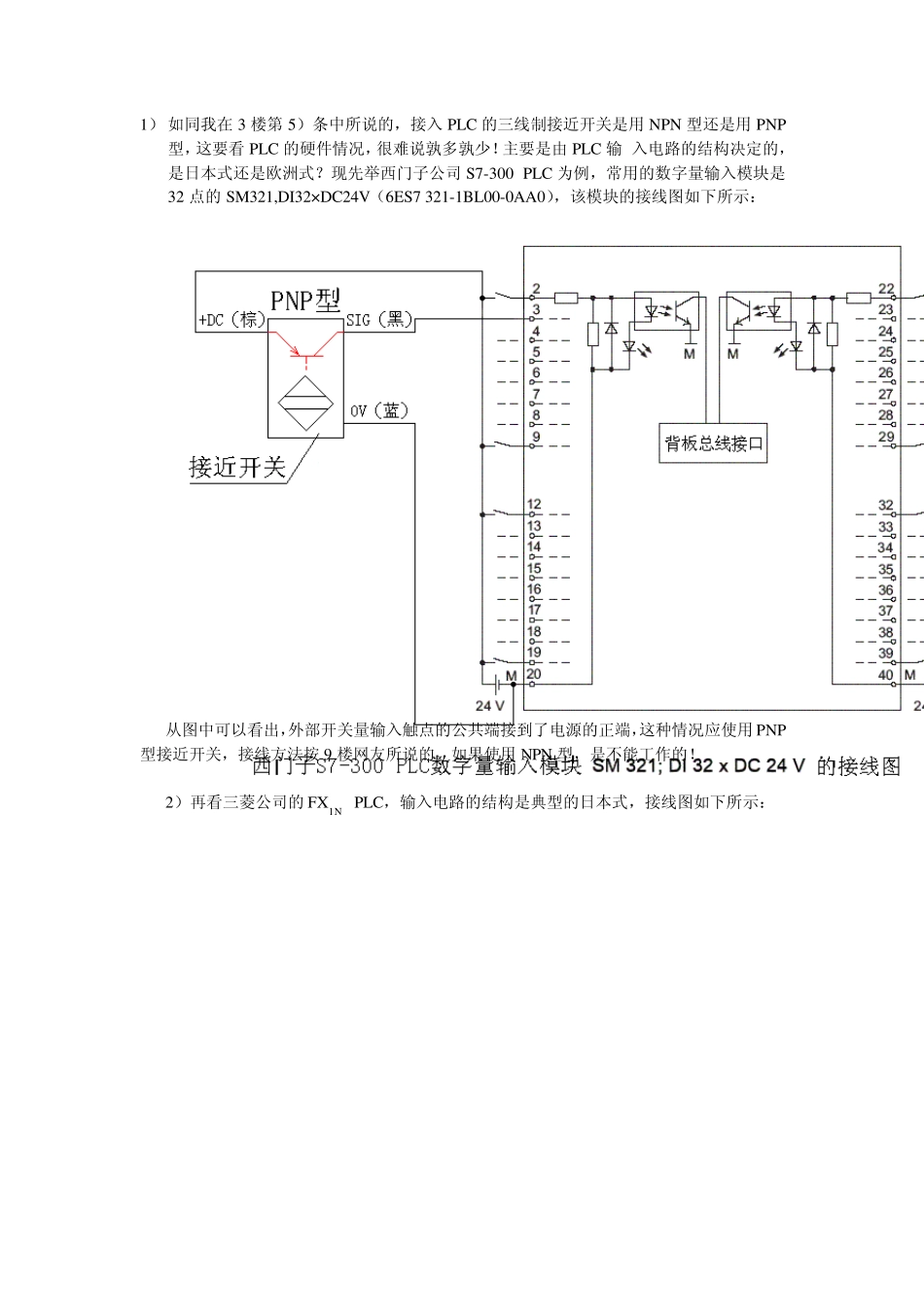

一、接近开关原理: 简单的讲就是信号输出分 PNP 型(24V 输出)和 NPN 型(0V 输出) 在讨论这个问题时,有一个问题先弄明白就是这里所说的低电平即 0V,并不是指如果不给电的状态例如一个接近开关的黑线或蓝线被剪断时黑/蓝线一端就是0V;0V 也是有电压的,而剪断的话就没有了电压,所以没电和 0V 是两个概念,不要混淆。其次,负极不一定就是 0V,要看负极给定的引入电压是多少。 首先说 NPN:NPN 接通时是低电平输出,即接通时黑色线输出低电平(通常为0V),下图即为 NPN 型接近开关原理图,中间电阻代表负载,此负载可以是金属感应物或继电器或 PLC 等,中间三个圆圈代表开关引出的三根线,其中棕线要接正,蓝线要接负,黑色为信号线。此为常开开关,当开关动作关闭时黑色和蓝色两线接通如下图 2,这时黑色线输出电压与蓝线电压相同,自然就是负极给定电压(通常为 0V)。 图 1:NPN 型接近开关电路图 图 2:NPN 型接近开关工作状态 PNP:PNP 接通时为高电平输出,即接通时黑线输出高电平(通常为 24V),下图为 PNP 型三线开关原理图,电阻代表负载,当开关工作时,图 1 开关闭合,即黑线和棕线接通如图 2,此时棕线与黑线相当于一条线,电压自然就是正极电压(通常为 24V)。 图 1:PNP 接近开关原理图 图 2:PNP 常开型接近开关工作状态 1)接近开关有两线制和三线制之区别,三线制接近开关又分为NPN 型和PNP 型,它们的接线是不同的。请见下图所示: 2)两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。 3)三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V 端;黄(黑)线为信号,应接负载。而负载的另一端是这样接的:对于NPN 型接近开关,应接到电源正端;对于PNP 型接近开关,则应接到电源0V 端。 4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器 PLC 的数字量输入模块。 5)需要特别注意接到PLC 数字输入模块的三线制接近开关的型式选择。PLC 数字量输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块 流出(日本模式),此时,一定要选用 NPN 型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时,一定要选用 PNP 型接近开关。千万不要选错了。 6)两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。...
