接近开关的分类与学习

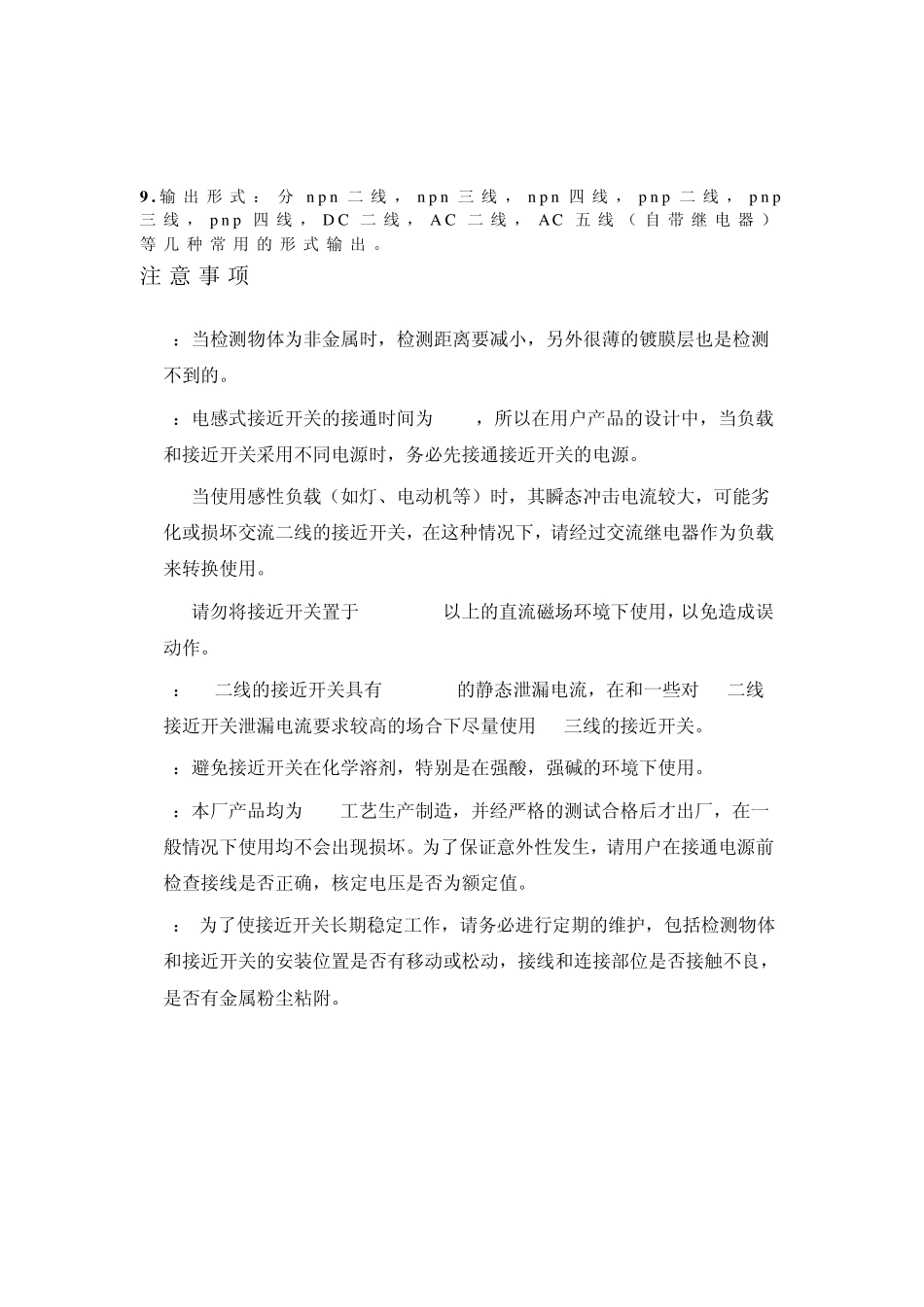

一、 电 感 式 接 近 开 关 ： 只 能 检 测 金 属 物 体 1. 工 作 原 理 电 感 式 接 近 开 关 属 于 一种 有 开 关 量 输 出 的位 置 传 感 器 ， 它 由LC 高 频 振 荡 器 和 放 大 处 理电 路 组 成 ， 利 用 金 属 物 体 在 接 近 这 个 能 产 生 电磁 场 的 振 荡 感 应 头 时 ， 使 物 体 内 部 产 生 涡 流 。这 个 涡 流 反 作 用 于 接 近 开 关 ， 使 接 近 开 关 振 荡能 力 衰 减 ， 内 部 电 路 的 参 数 发 生 变 化 ， 由 此 识别 出 有 无 金 属 物 体 接 近 ， 进 而 控 制 开 关 的 通 或断 。 这 种 接 近 开 关 所 能 检 测 的 物 体 必 须 是 金 属物 体 。 2.工 作 流 程 方 框 图 术 语 解 释 1 . 检 测 距 离 : 动 作 距 离 是 指 检 测 体按 一定 方 式 移 动 时 ，从 基 准 位 置（ 接 近开 关 的 感 应 表 面 ）到 开 关 动 作 时 测 得 的基 准 位 置 到 检 测 面 的 空 间 距 离 。额 定 动作 距 离 指 接 近 开 关 动 作 距 离 的 标 称 值 。 2 . 设 定 距 离 ： 接 近 开 关 在 实 际 工 作 中整 定 的 距 离 ， 一般 为 额 定 动 作 距 离 的0 .8倍 。 3 . 回 差 值 : 动 作 距 离 与 复 位 距 离 之间 的 绝 对 值 。 4 . 标准检测体：可使接近开关作比较的金属检测体。本 厂 所 采 用 的检测体为正 方 形 的A3钢 ， 厚 度 为 1mm， 所 采 用的边 长 是 接近开关检测面 的2 .5倍 。 5 . 输 出 状 态 ：分 常 开和 常 闭 。 当 无 检测物 体时 ， 常 开型 的接近开关所 接通的负 载 ， 由 于 接近开关内 部 的输 出 晶 体管 的截 止 而 不 工 作， 当 检测到 物 体时 ， 晶 体管 导 通 ， 负 载 得 电 工 作。 6 . 检测方 式 ：分 埋 入 式 和 非 埋 入 式 。埋 入 式 的接近开关在 安 装 上 为 齐 平 安装 型 ，可与 安 装 的金属物 件 形 成 同 一 表面 ，非 埋 入 式 的接近开关则 需 把 感 应 头露 出 ， 以 达 到 其 长 检测距 离 ...
